立柱式户外泄漏检测传感装置结构

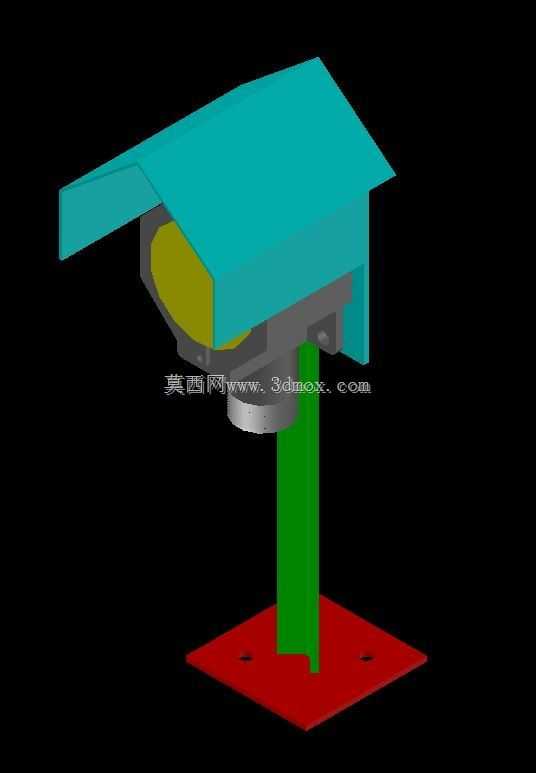

　　在石化仓储区、危化品输送管线沿线、城市燃气调压站这类存在介质泄漏风险的户外作业场景中，定点布设的泄漏检测装置是风险预警体系的核心前端硬件，不同于便携巡检式检测设备，固定式检测装置需要长期在露天环境下持续运行，对结构防护、安装稳定性、探测覆盖范围都有明确的工程要求。这套立柱式检测装置的结构设计，首先围绕户外长期运行的防护需求展开，顶部采用带单侧延伸檐的斜向护罩结构，护罩主体做了大角度倾斜面处理，延伸檐完全覆盖下方的检测探头区域，降雨时雨水会顺着倾斜护罩直接向檐体外侧滑落，不会渗入探头与立柱的连接缝隙，同时斜向顶面也能减少户外积尘、落叶的堆积，降低日常运维的清洁频次，护罩与下方安装座的连接位置做了内嵌式止口结构，

　　配合密封压边可以阻挡侧向飘雨与扬尘侵入内部元器件舱。检测探头的安装位置做了下沉式设计，探头检测面朝向斜下方布设，既可以避免阳光直射造成探头元件老化加速，也能让检测面处于自然对流的气流路径中，当泄漏介质（比空气重的可燃气体、挥发性液体蒸汽）沿地面扩散抬升时，能够第一时间接触检测面触发响应，不会被护罩结构阻挡气流流通路径。支撑结构采用等截面方型立柱，立柱截面尺寸经过抗风载校核，在沿海开阔厂区12级瞬时阵风的工况下，立柱顶端的挠度变形量控制在探头允许的安装偏差范围内，不会因为结构晃动造成探头检测角度偏移，立柱与底部安装底座采用焊接加筋的连接方式，底座为方形平板结构，四个角位预留了膨胀螺栓安装孔，

　　安装时可以直接通过膨胀螺栓固定在混凝土硬化基础上，底座与基础接触面预留了调平垫片的放置空间，现场安装时可以根据基础的平整度调整垫片厚度，保证立柱的垂直公差满足设计要求。整套装置的安装边界充分考虑了现场布设的通用性，底座安装孔的孔距适配行业内通用的户外设备安装基础尺寸，不需要现场重新打孔浇筑，立柱高度设置在常规人体呼吸带高度区间，既可以避免地面扬尘直接附着在探头表面造成检测精度下降，也能让检测范围覆盖人员巡检的常规通行高度，同时这个高度也方便运维人员站在地面完成探头校准、护罩清洁等日常操作，不需要额外登高作业。从结构建模的细节来看，护罩的壁厚做了均匀化处理，采用薄壳结构设计，在保证结构刚度的前提下尽可能降低整体重量，

　　减少立柱的承重负载，探头与安装座之间设置了可调角度的连接结构，现场安装时可以根据实际的风险源方位，微调探头的朝向角度，让检测面正对易发生泄漏的密封点、阀门组位置，提升检测响应的灵敏度。护罩外侧没有设置多余的突出结构，避免户外大风环境下悬挂杂物，整体外轮廓做了圆角过渡处理，没有尖锐棱角，符合户外工业设备的安全设计要求。内部元器件舱的空间预留了足够的布线余量，探头的信号线缆可以顺着立柱内部的中空腔室向下布设，从底座侧面的出线孔引出连接到后端的信号采集系统，线缆全程隐藏在结构内部，不会暴露在户外环境中遭受紫外线老化或者外力破坏。在实际工程应用中，这类结构的检测装置通常会沿着罐区防火堤、管线管廊下方、装卸车作业区周边按一定间距布设，形成网格化的泄漏监测网络，结构设计上的标准化安装接口，可以兼容不同检测原理的探头模块，不管是催化燃烧式、电化学式还是红外式的检测探头，都可以通过统一的安装座固定在这套支撑结构上，不需要针对不同探头重新设计支撑结构，大幅降低了项目现场的安装施工成本与备件储备成本。
