双缸卧式往复式蒸汽动力装置结构

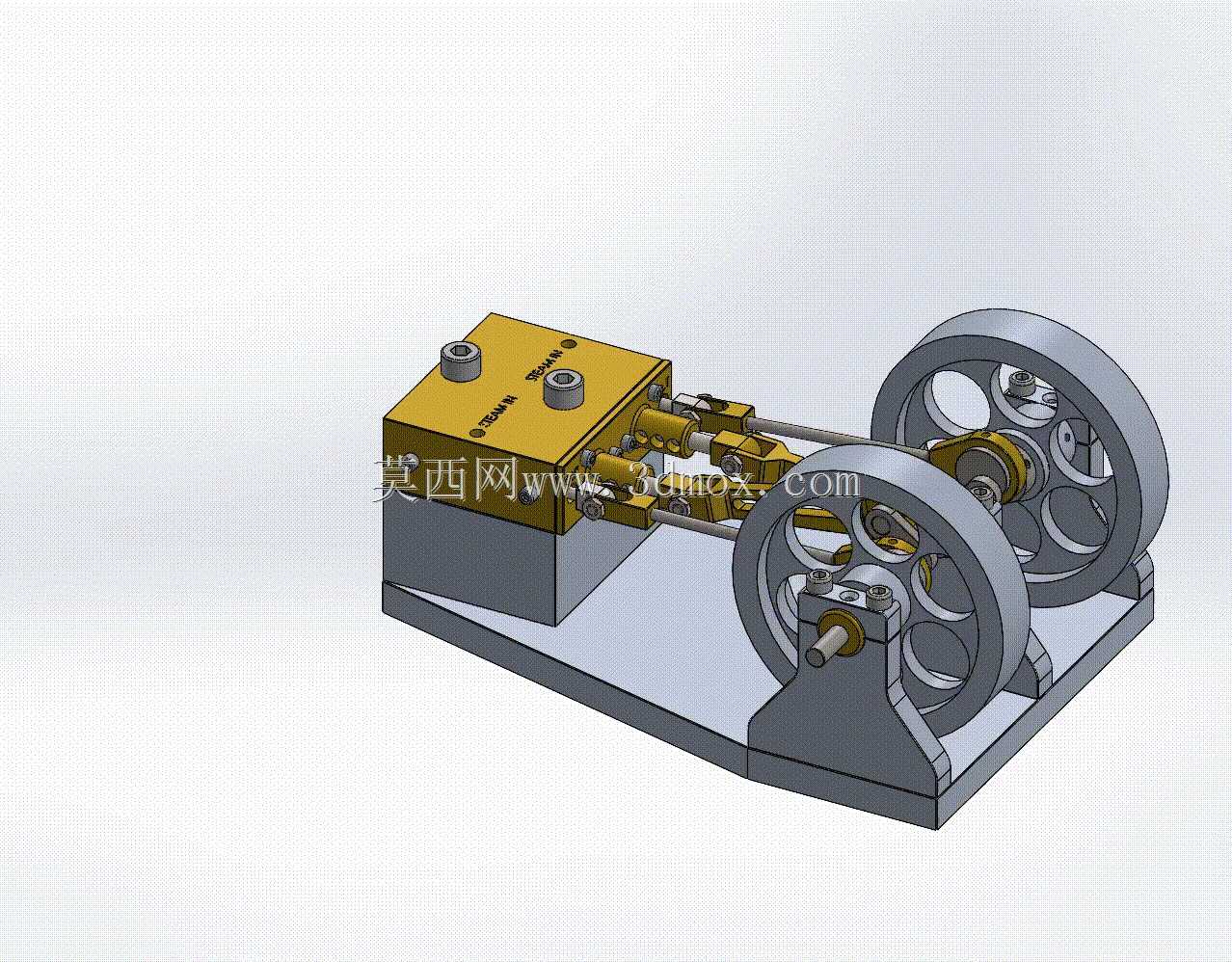

　　这套双缸卧式蒸汽动力结构，核心适配小型教学演示、复古动力装置复刻、小型实验台动力输出场景，在热机原理教学、小型蒸汽动力爱好者改装、微型动力实验平台搭建场景中，可直观展示蒸汽热能向旋转机械能的转换全过程，相比单缸结构动力输出更平顺，扭矩波动更小，能适配低转速下的稳定动力输出需求。从功能实现逻辑来看，两侧平行布置的缸体组件通过配气结构将高压蒸汽依次导入缸腔，推动活塞做往复直线运动，活塞通过十字头结构连接连杆，将直线运动传递至曲轴部位，曲轴两端配置的大直径飞轮依靠自身转动惯量，抵消双缸做功间隔带来的转速波动，让输出轴的转动更平稳，输出端可直接连接皮带轮、齿轮等传动件，为外接负载提供持续旋转动力。设计过程中优先考虑了卧式布局的安装稳定性，

　　整体底座采用一体式平板加支撑凸台的结构，缸体部分固定在底座一侧的垫高基座上，曲轴组件通过两个带轴承的支撑座固定在底座另一侧，缸体轴线与曲轴轴线保持平行，十字头滑动部位设置了导向支撑结构，避免连杆运动过程中产生侧向力导致活塞偏磨，配气阀组集成在缸体顶部，两个缸体的进排气口通过统一的阀组控制，可实现两个活塞的做功相位差保持90度，保证任意曲轴转角下至少有一个缸处于做功行程，避免启动死点问题。从安装边界来看，整体结构沿缸体轴线方向的长度可满足小型实验台的台面安装需求，宽度方向以两个飞轮的外圆最大尺寸为边界，安装时底座预留了多个固定孔位，可直接通过螺栓固定在木质或金属台面上，不需要额外制作复杂的安装支架；

　　高度方向从底座底面到飞轮顶部的尺寸控制在紧凑范围内，不会占用过多垂直空间，适合桌面级实验装置的布置。结构细节上，缸体与底座的连接采用定位销加螺栓的组合固定方式，保证缸体轴线与曲轴轴线的平行度公差控制在合理范围内，避免运动过程中出现卡滞；连杆两端分别采用活塞销和曲柄销连接，配合部位预留了合适的配合间隙，可满足低速运转下的润滑需求，飞轮与曲轴之间采用键连接传递扭矩，避免大惯量部件运转时出现相对滑动；十字头的导向面与底座上的导向槽采用间隙配合，可承受连杆摆动带来的侧向力，保证活塞始终沿缸体轴线做直线运动，减少活塞环的偏磨损耗。实际应用中，这套结构接入0.3-0.6MPa的低压饱和蒸汽即可稳定运转，不需要过高的蒸汽压力，

　　适配小型蒸汽发生器的输出参数，运转过程中可通过调整进汽量控制输出转速，最低稳定转速可维持在每分钟几十转，适合教学演示时让观察者清晰看到曲柄连杆的运动过程，也可作为小型复古动力装置的动力核心，驱动小型发电机、水泵等微型负载。设计时没有采用复杂的集成化结构，所有零部件都采用常规机械加工方式即可制作，缸体、底座、飞轮等部件的外形规整，适合通过铣削、车削等常规工艺加工，紧固件采用标准件，降低了制作和装配的难度，对于三维建模学习者来说，这套结构涵盖了缸体类零件、盘类飞轮、杆类连杆、支撑类底座、标准紧固件等多种典型机械零件的建模流程，同时包含了曲柄连杆运动的装配约束关系，可作为运动仿真练习的典型案例，装配过程中需要重点保证曲轴的转动同轴度、活塞与缸体的配合间隙、连杆两端的转动灵活性，这些装配要点也是往复式动力装置装配的通用技术要求，掌握这些要点后可拓展设计更多缸数、不同布局的蒸汽动力结构。
