四缸V型摆动式蒸汽机结构设计

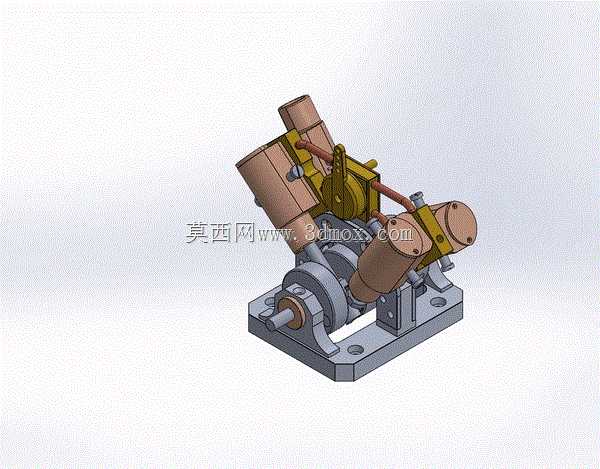

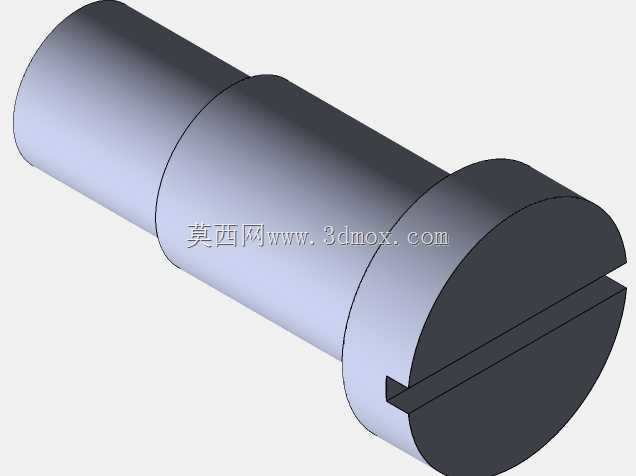

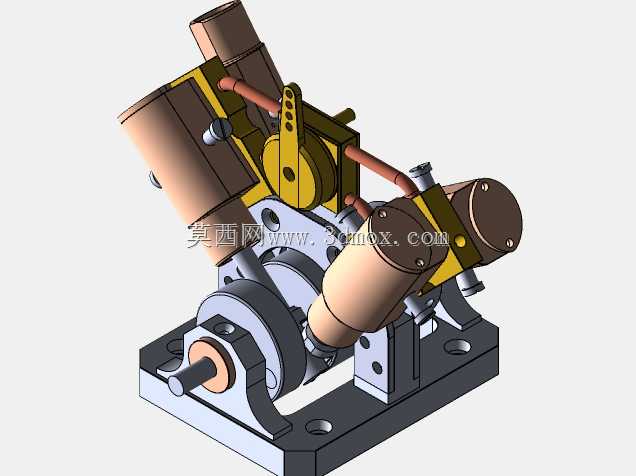

　　这款四缸V型摆动式动力装置，在小型动力输出场景中有着独特的应用价值，常见于教学演示模型、小型复古动力装置、科普展品以及微型特种动力配套场景，能够通过蒸汽介质的压力能转换为旋转机械能，为配套负载提供稳定的低速大扭矩输出。从结构功能来看，四个气缸采用V型对称布局，相比直列排布能够大幅缩减整机的轴向尺寸，同时摆动式气缸的设计省去了传统蒸汽机复杂的十字头滑块结构，气缸自身可绕固定销轴小幅摆动，直接通过铰接结构将活塞的往复作用力传递给曲轴，大幅减少了传动环节的摩擦损耗，也让整体结构更加紧凑。

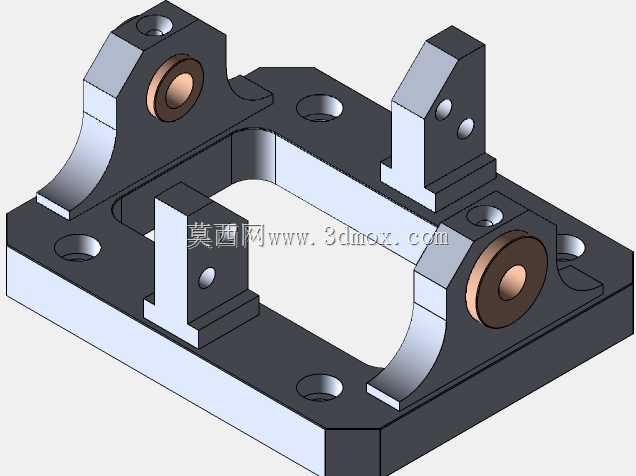

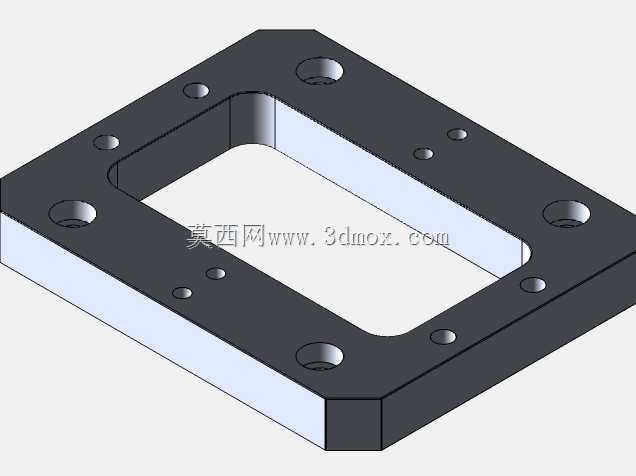

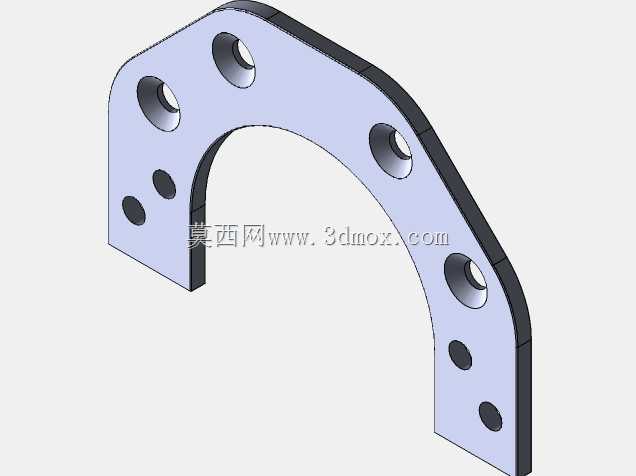

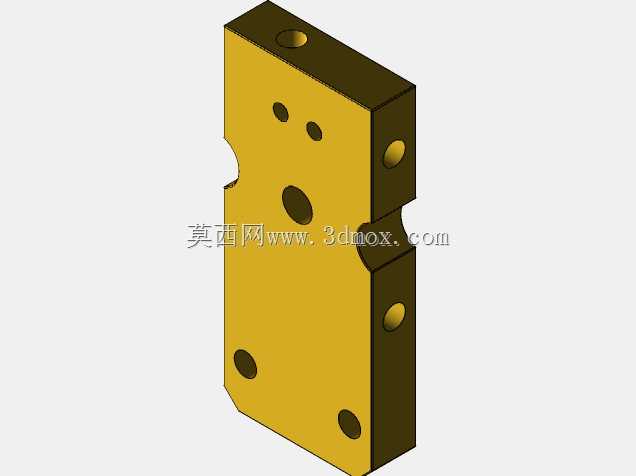

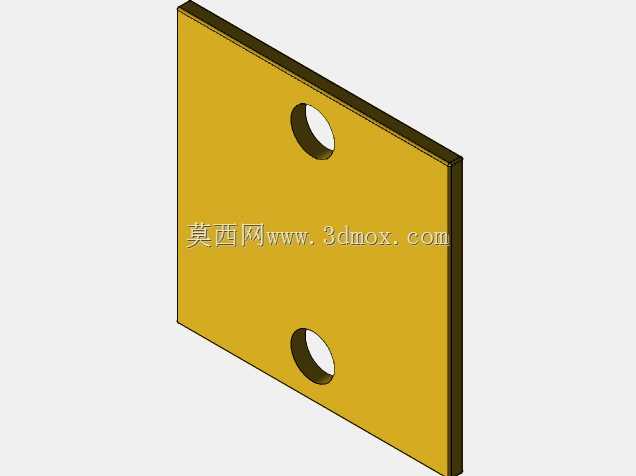

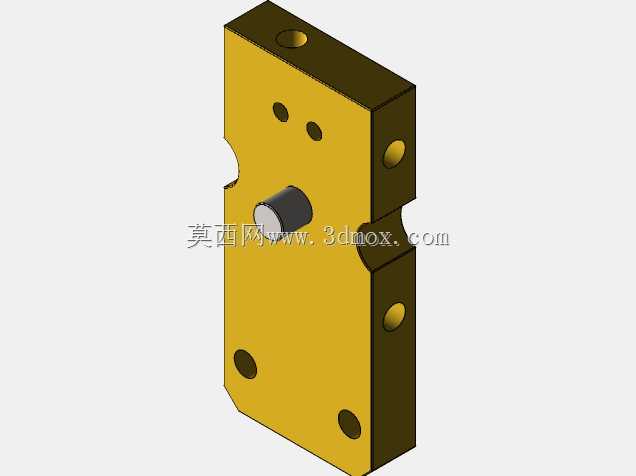

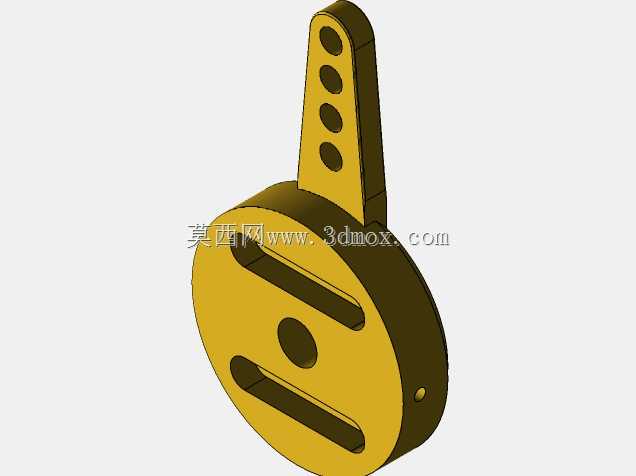

　　设计过程中首先要考虑的是气缸摆角的行程匹配，每个气缸的摆动角度需要和曲轴的曲柄转角精准对应，避免活塞运行到上下止点时出现卡滞或者传动死点，V型夹角的取值经过反复校核，既要保证四个气缸的做功行程均匀错开，让曲轴输出的扭矩波动尽可能小，也要兼顾进气管路的排布空间，避免相邻气缸的摆动出现运动干涉。整机的底座采用一体化铸造式的安装平台设计，平台上预留了四个对称的安装沉孔，能够直接通过螺栓固定在配套的安装基座上，安装边界的长宽尺寸控制在小型动力装置的适配范围内，曲轴的输出端从底座侧方伸出，轴端采用标准的圆轴配合键槽结构，能够直接和联轴器、带轮等传动部件连接，不需要额外做转接结构。

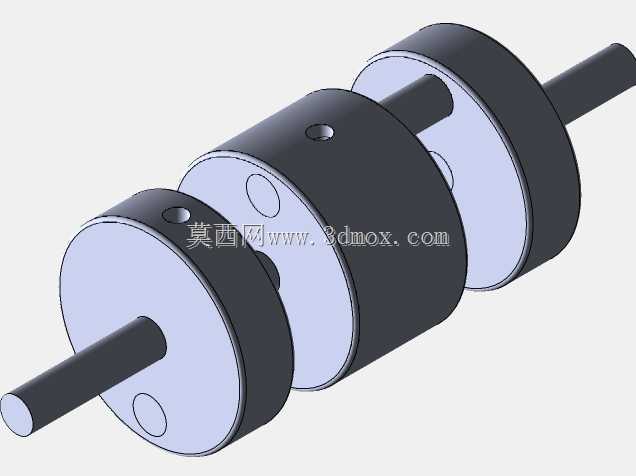

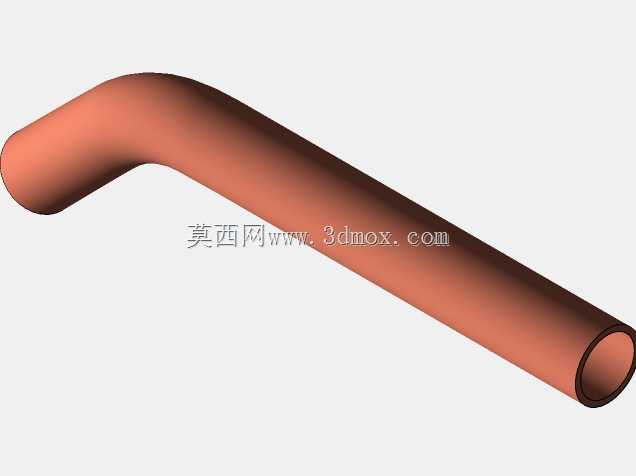

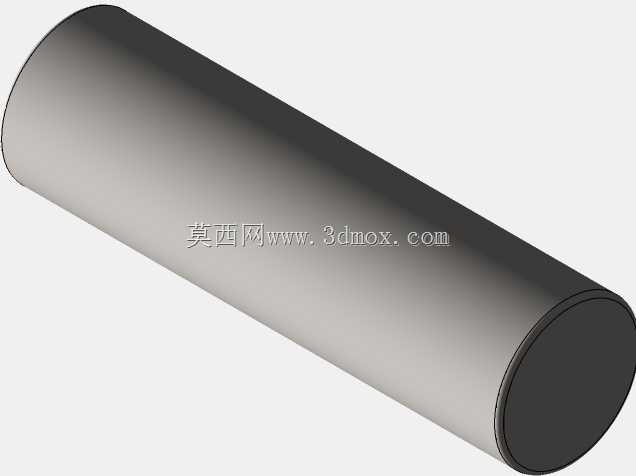

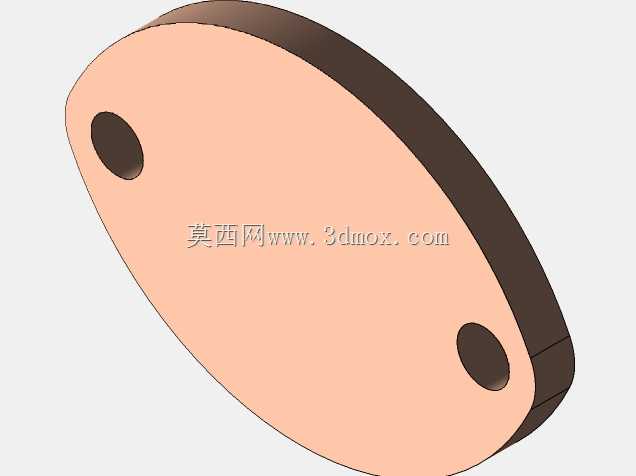

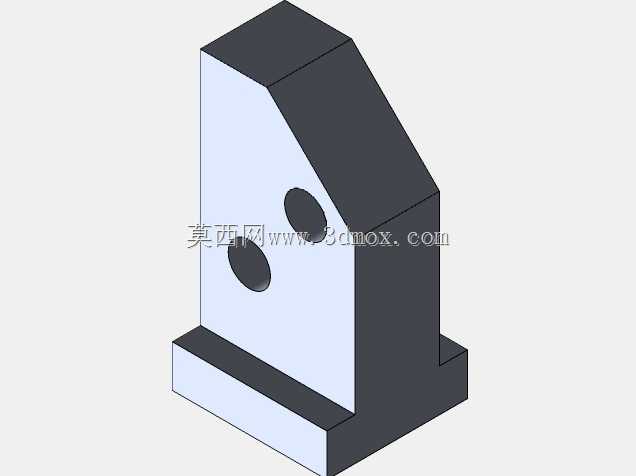

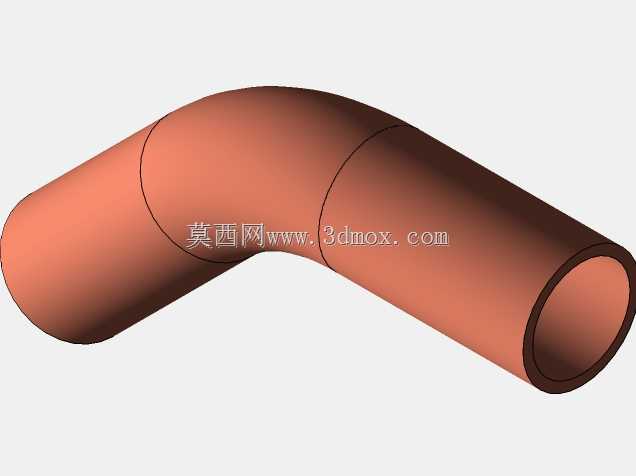

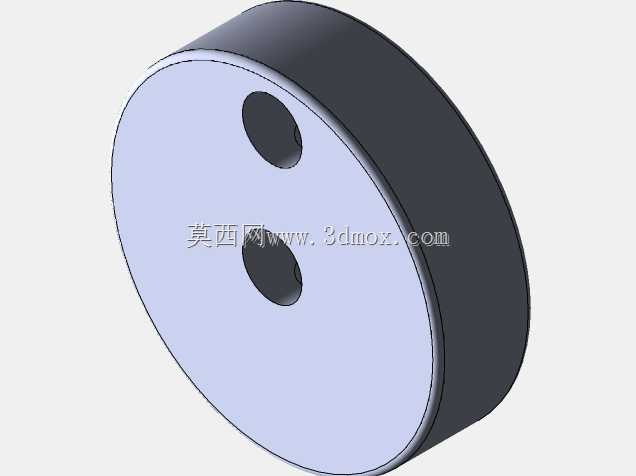

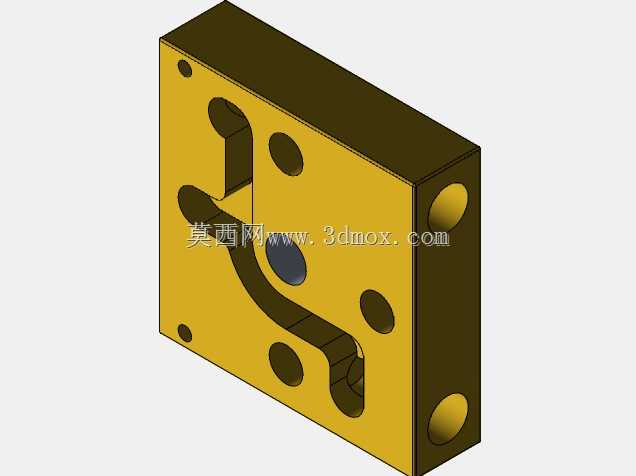

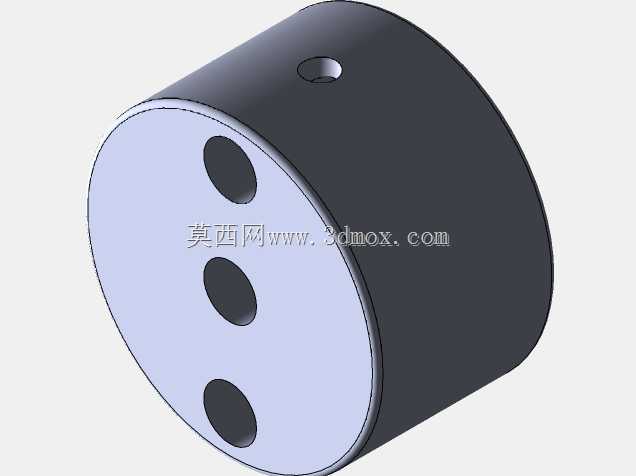

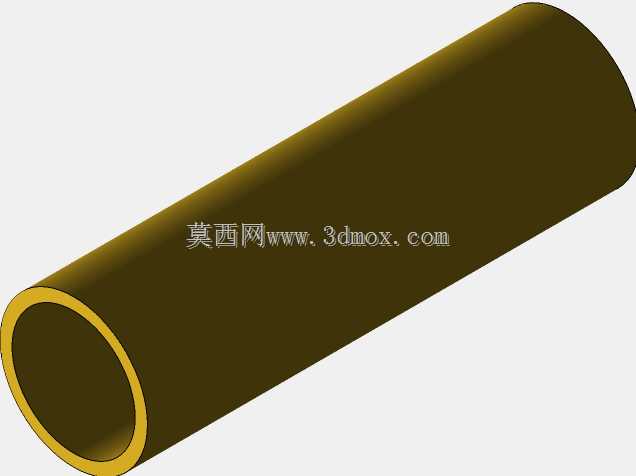

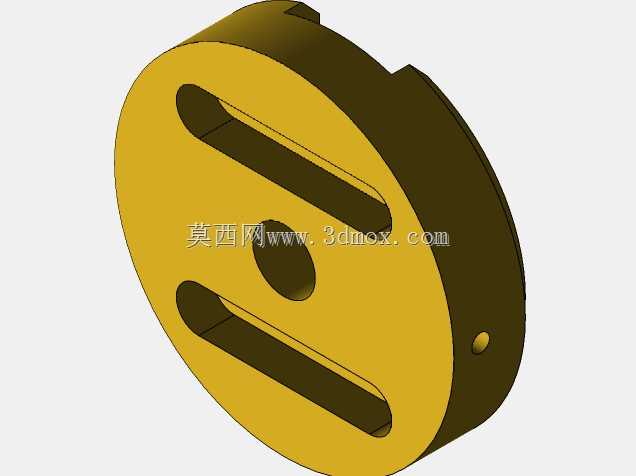

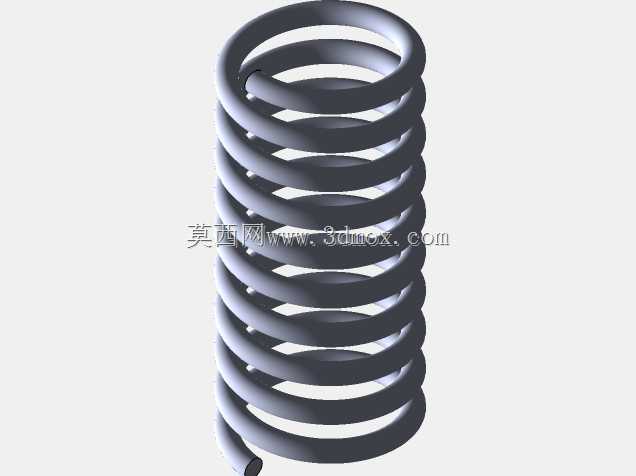

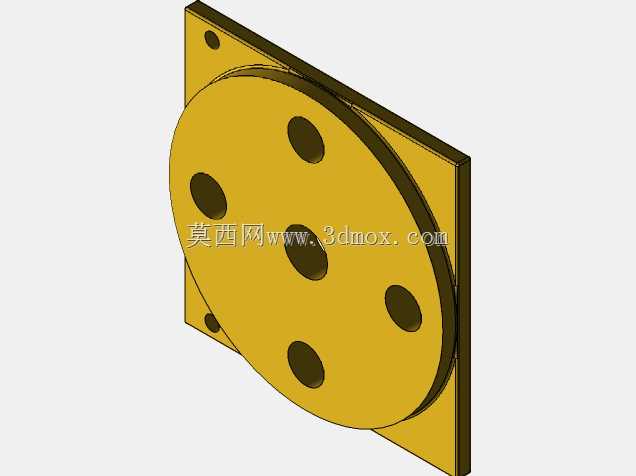

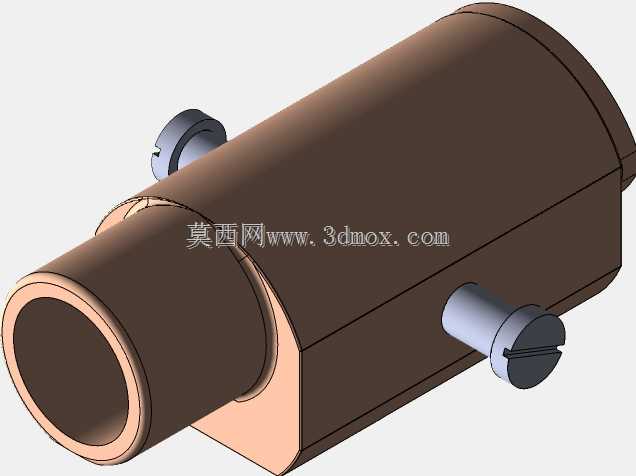

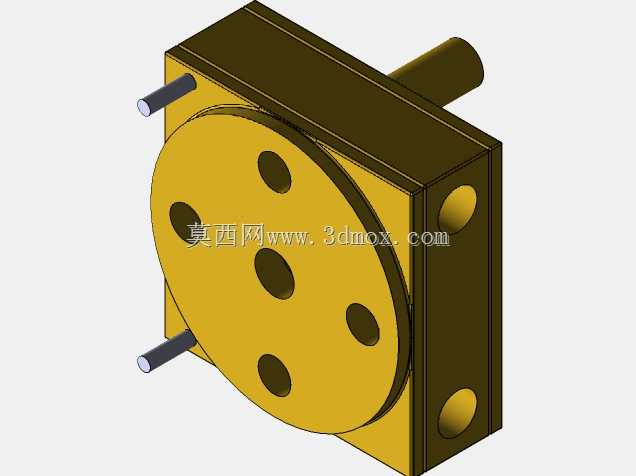

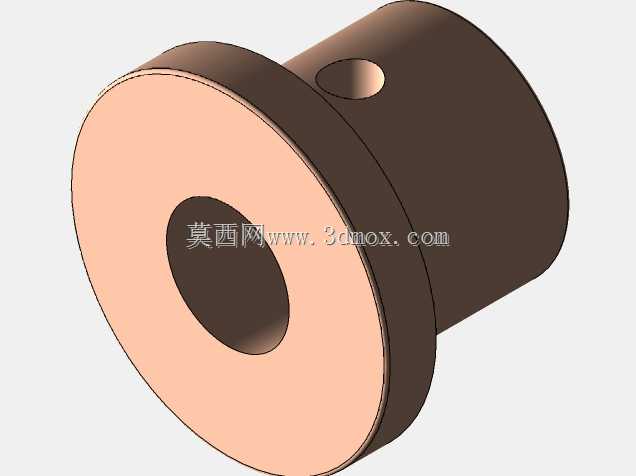

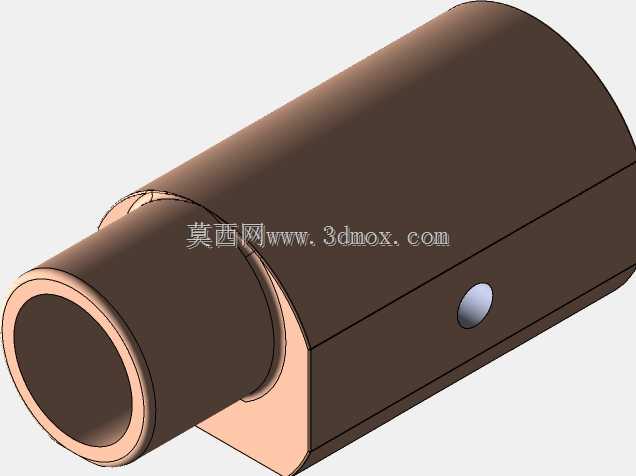

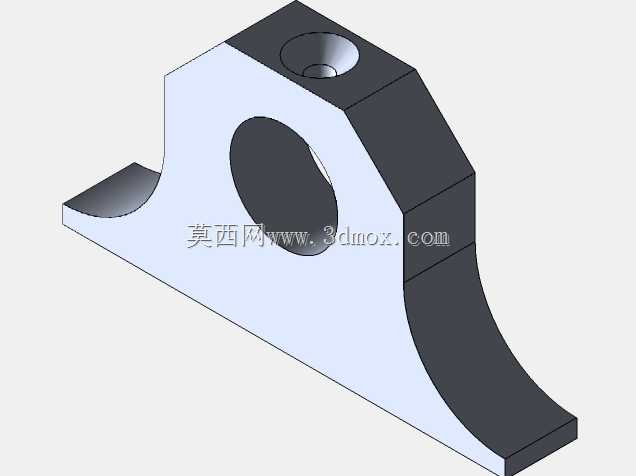

　　从实际使用的功能特性来看，摆动式气缸的密封结构设计是重点，气缸和端盖之间、活塞和缸壁之间的密封件需要兼顾摆动和往复运动的密封需求，既要保证蒸汽压力不会出现过量泄漏，也要避免密封件过紧导致的运动阻力过大。进气管路采用外置铜管排布，顺着气缸的摆动轨迹做了弯曲余量设计，不会因为气缸的反复摆动出现管路弯折或者接头松动的问题。曲轴部分采用整体式支撑结构，两个主轴承座直接集成在底座上，保证曲轴运行的同轴度，减少高速运转时的振动。

　　在做三维建模的过程中，所有运动部件都做了干涉检查，模拟了曲轴整周转动时每个气缸的摆动幅度、活塞的伸缩行程，确认相邻气缸之间、气缸和底座之间、管路和运动部件之间都预留了足够的安全间隙，不会出现运行碰撞的问题。安装尺寸方面，底座的安装孔距经过标准化设计，能够适配多数小型动力试验台的安装位，整机的重心落在底座的几何中心附近，运转时的稳定性更好，不需要额外做配重平衡。这类动力装置虽然现在不再作为主流工业动力使用，但是其结构原理对于理解往复式动力机械的传动逻辑、气缸布局设计、运动干涉校核都有很强的参考价值，也常被用于机械原理教学的演示教具，能够直观展示热能到机械能的转换过程，以及曲柄滑块机构（此处为摆动式变体）的运动特性。
