双缸卧式蒸汽动力机组结构设计

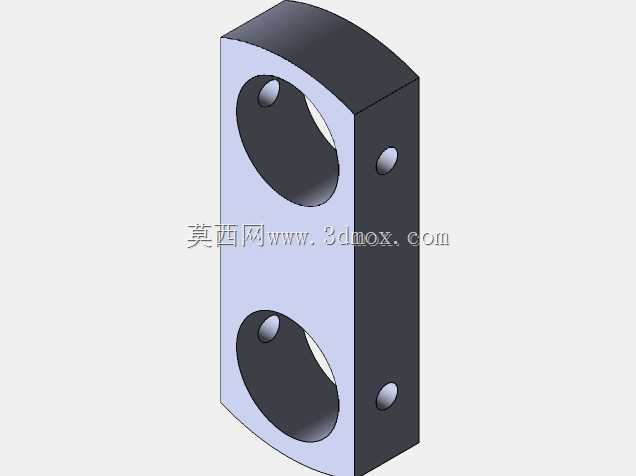

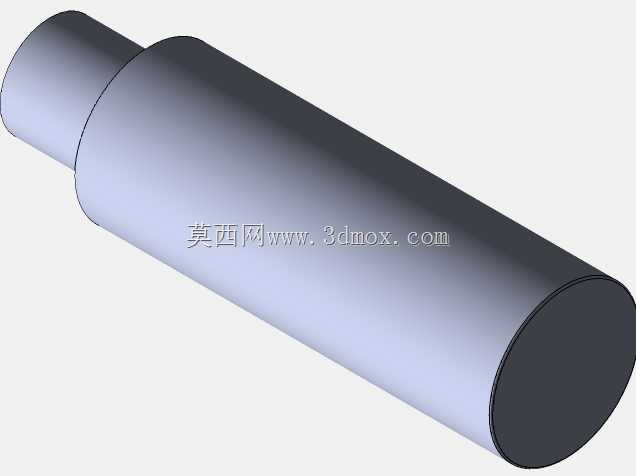

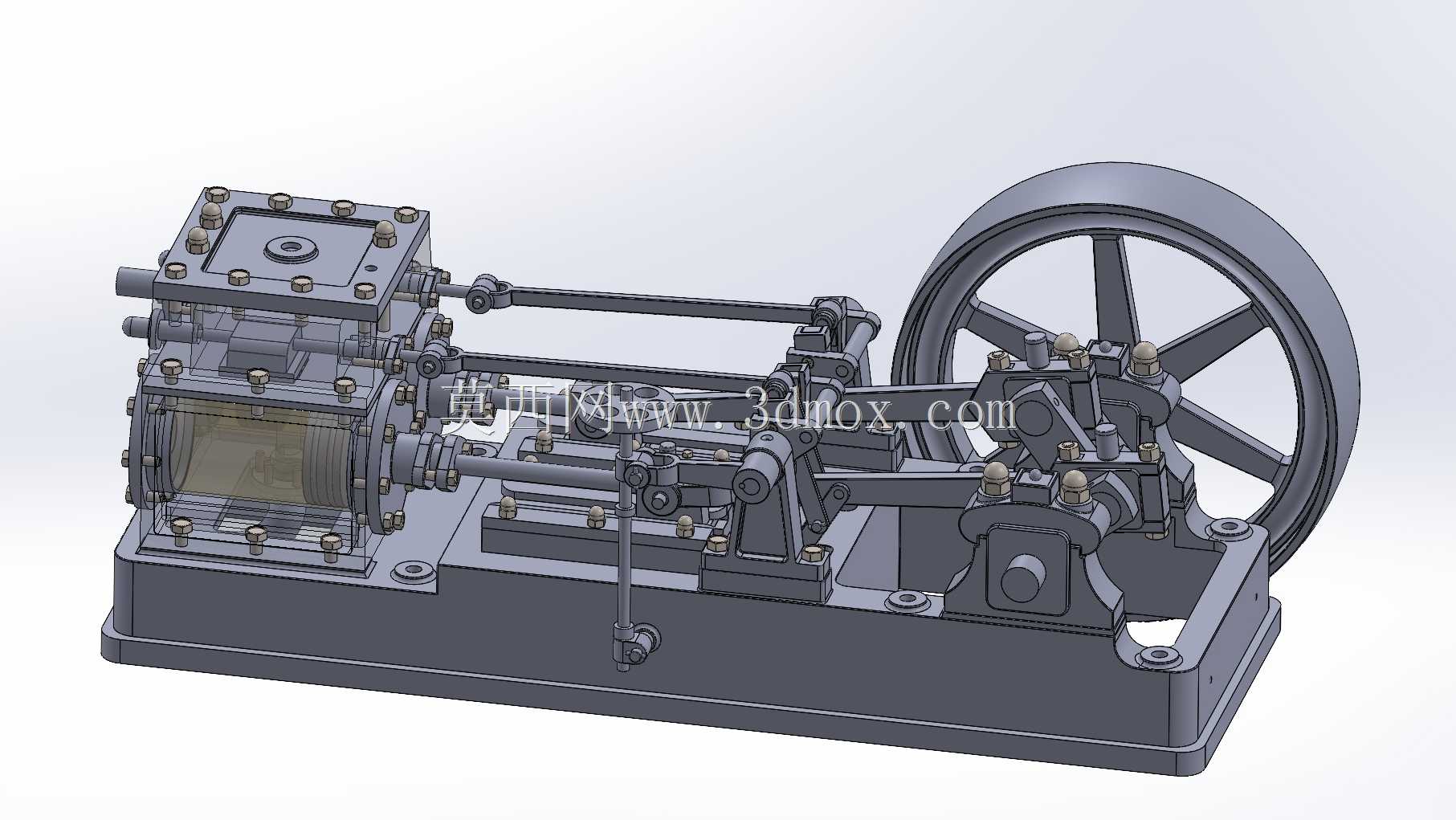

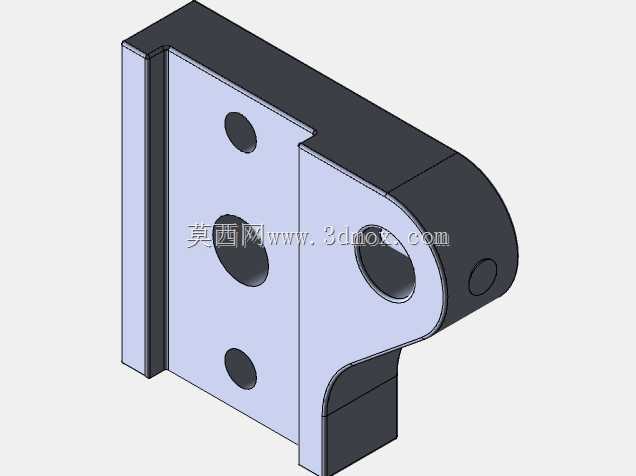

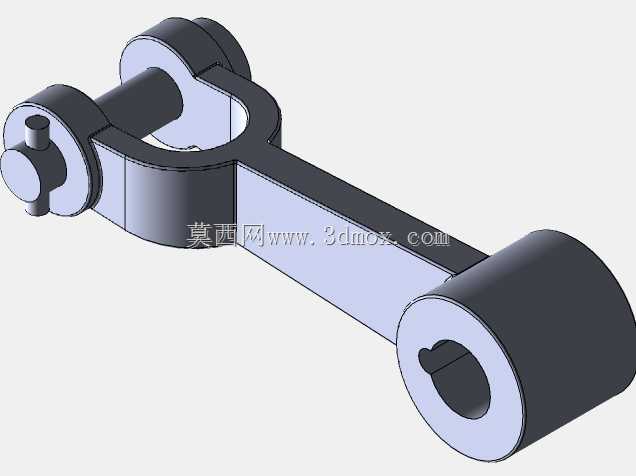

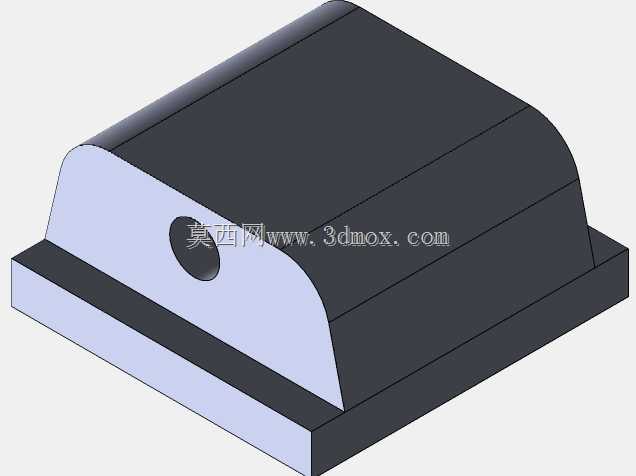

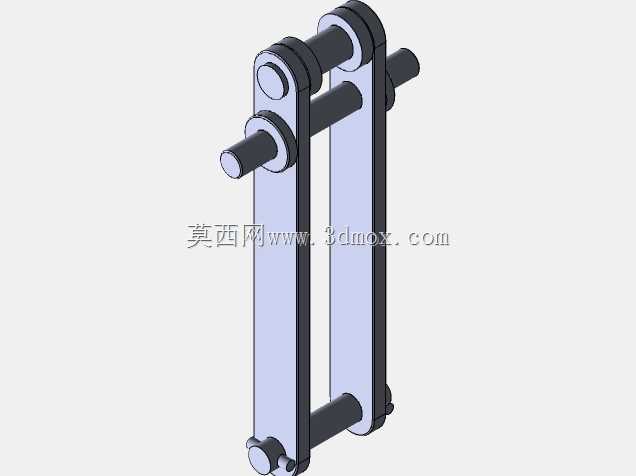

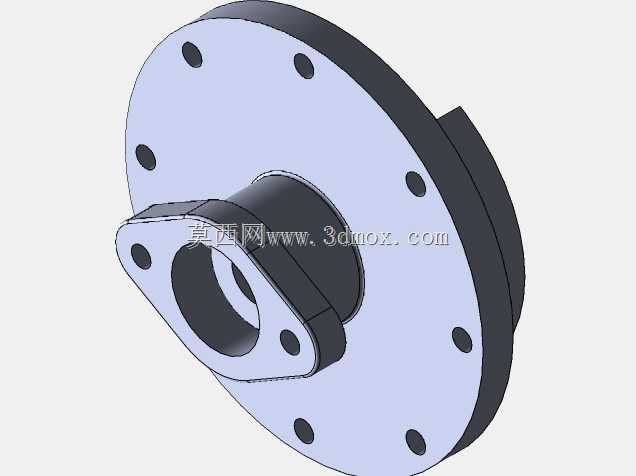

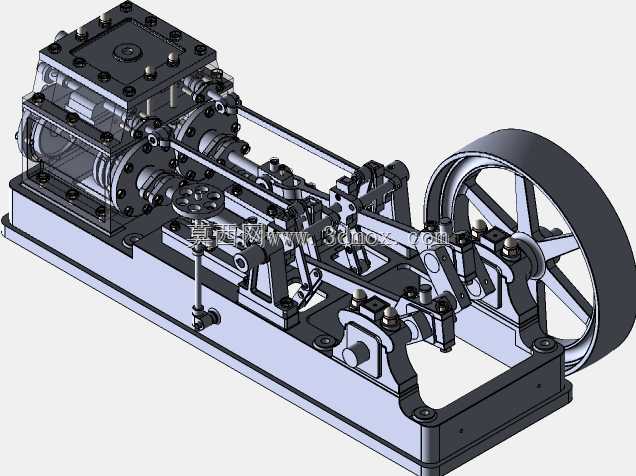

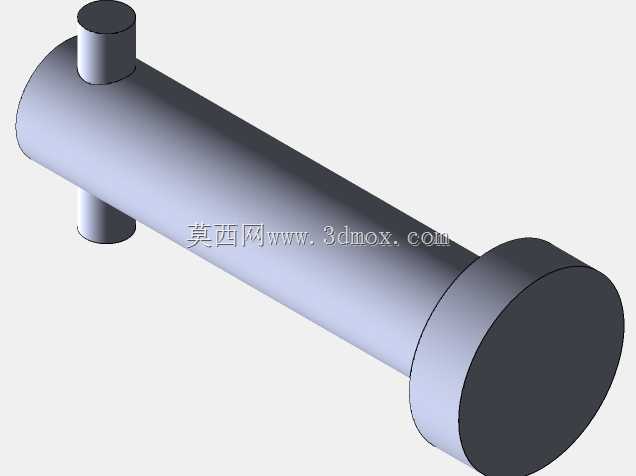

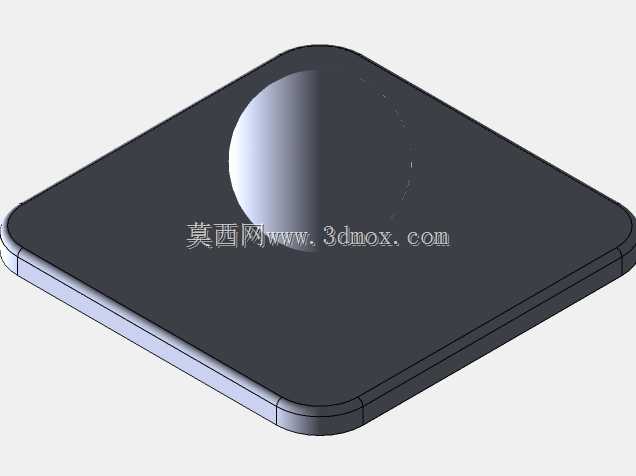

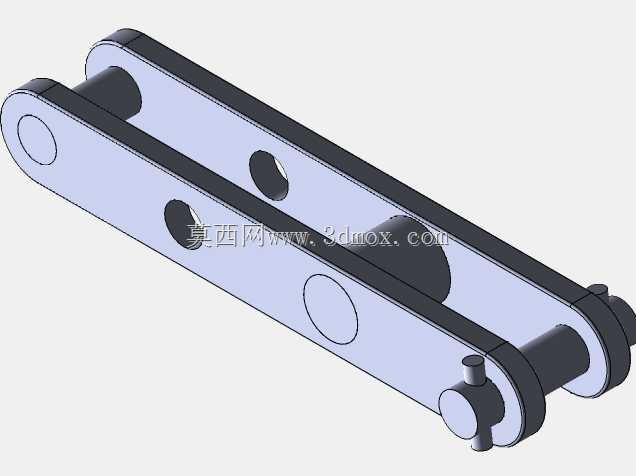

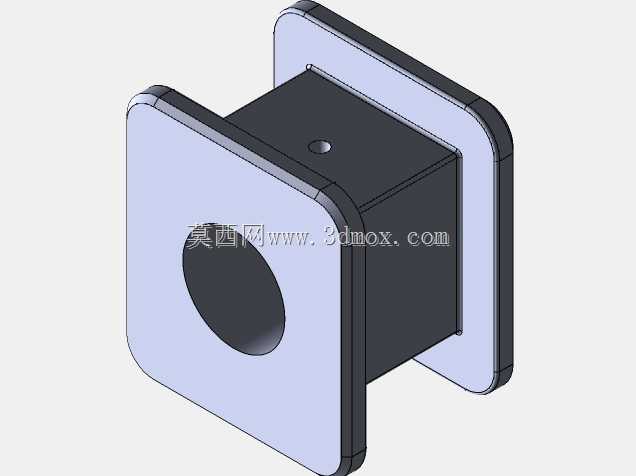

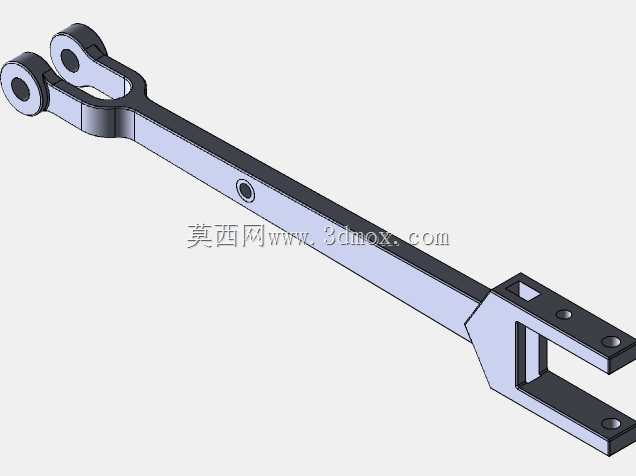

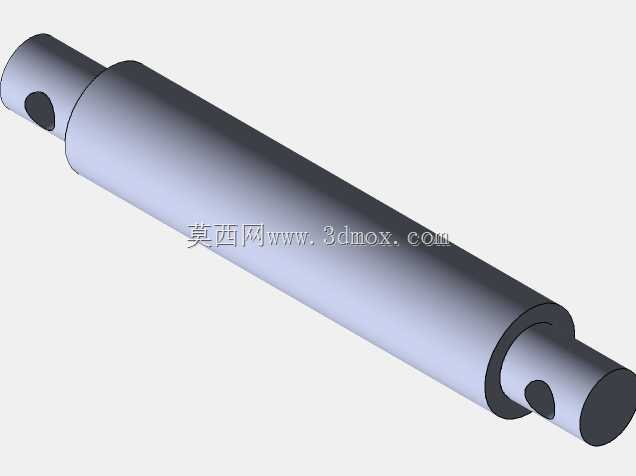

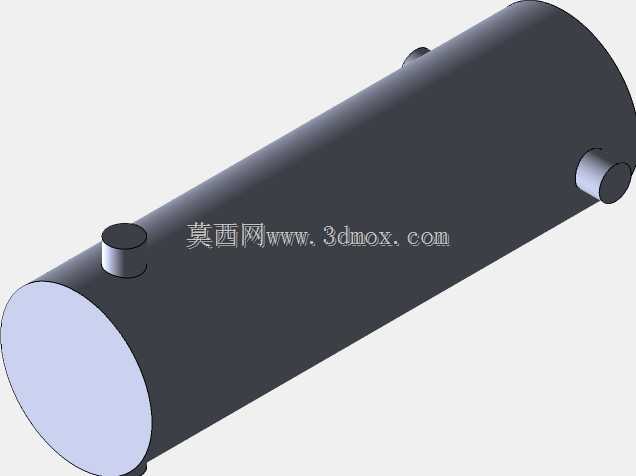

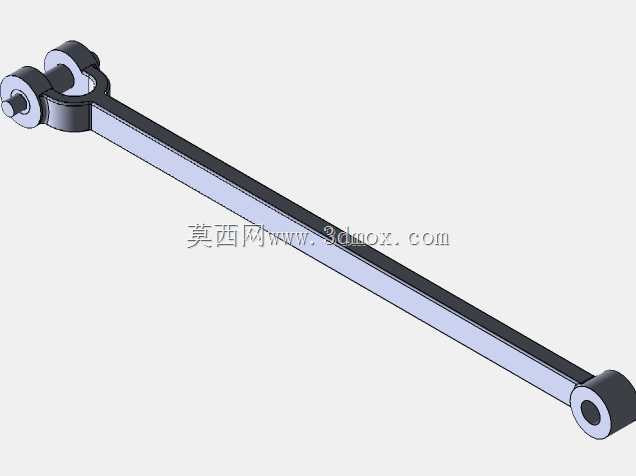

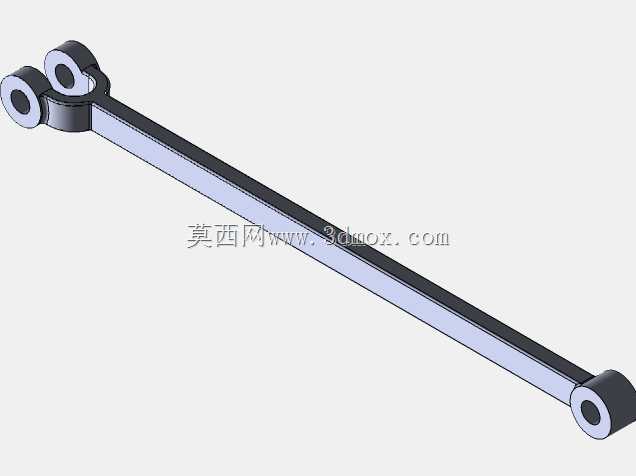

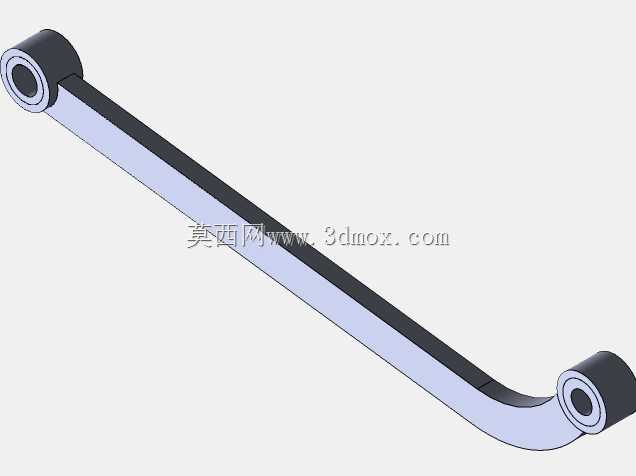

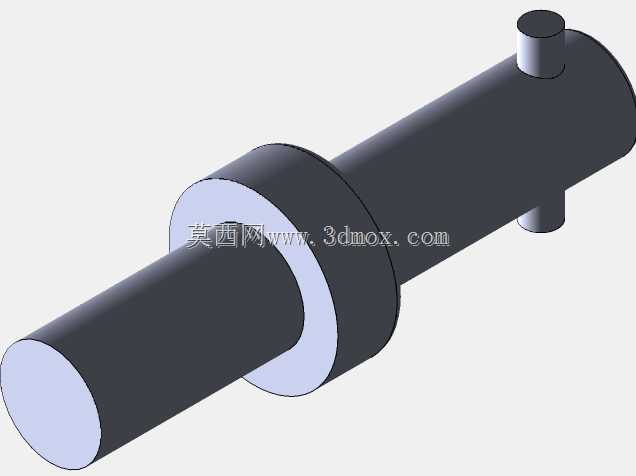

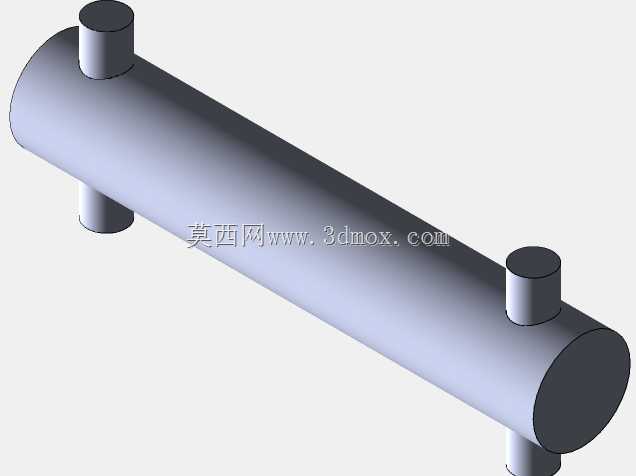

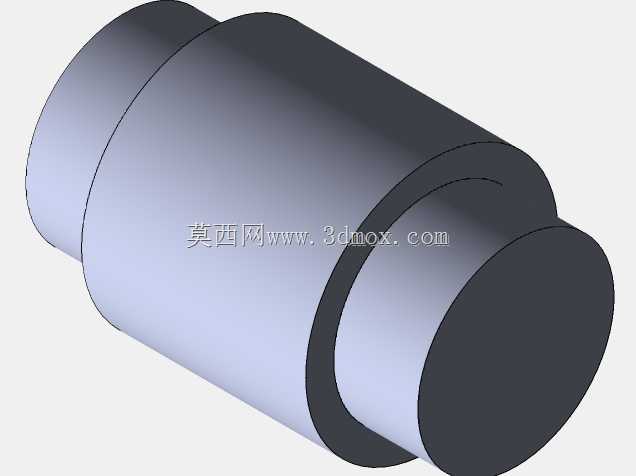

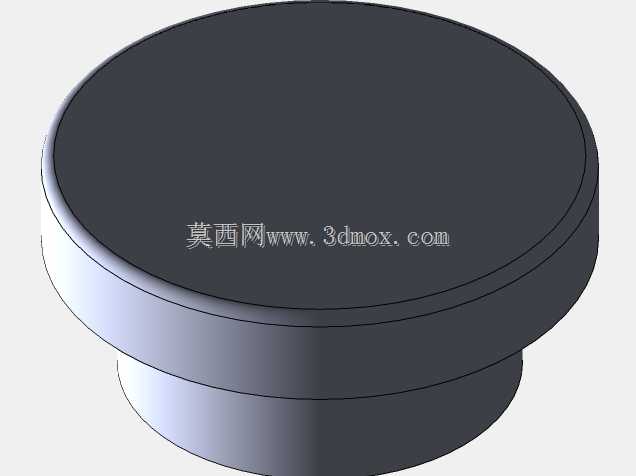

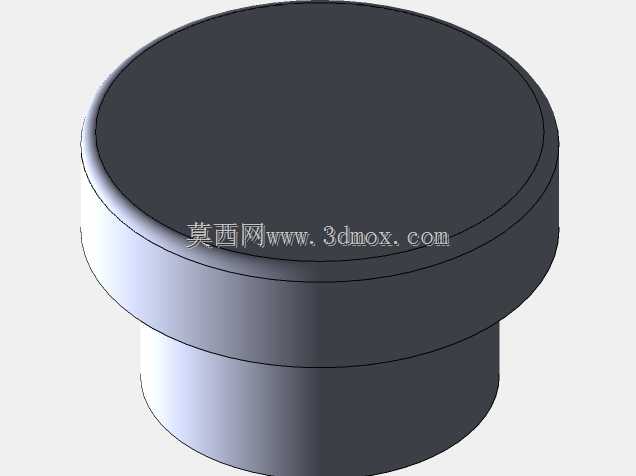

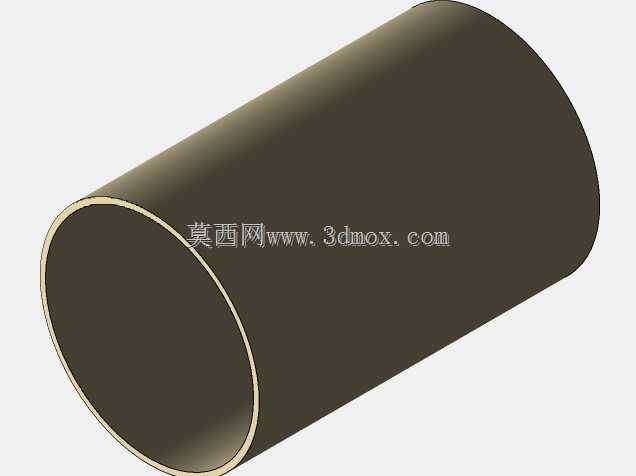

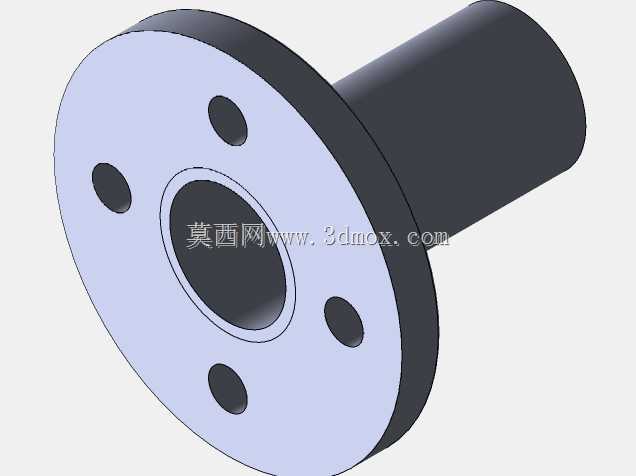

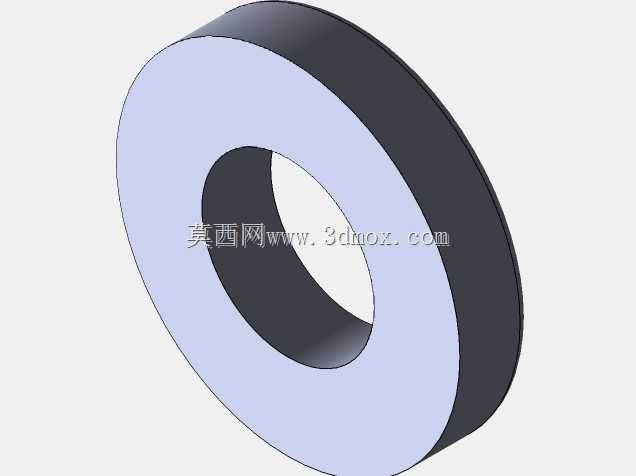

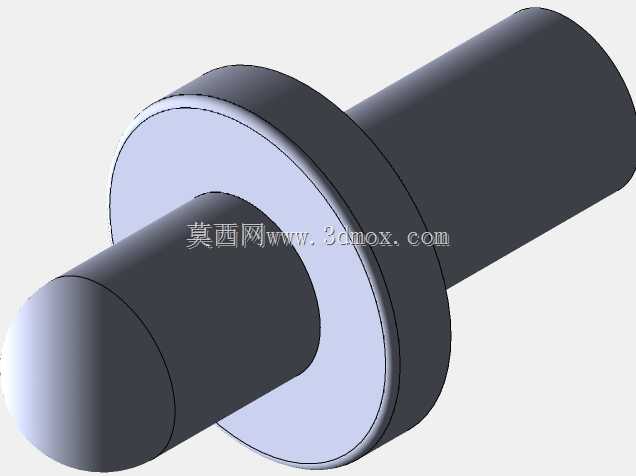

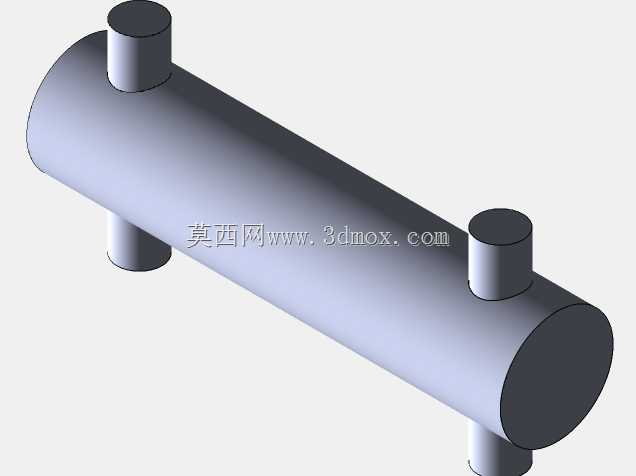

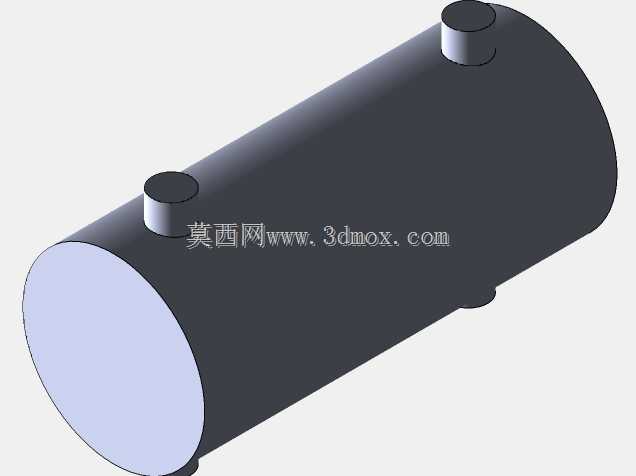

　　这套双缸卧式蒸汽动力结构，在小型固定式动力输出场景中有着明确的适配性，早年多用于小型加工厂的动力源、教学演示教具以及复古动力装置复刻场景，依靠蒸汽压力推动活塞做往复运动，再通过传动机构将直线运动转化为旋转动力输出，可直接驱动小型发电机、水泵、轻工加工设备等负载，不需要复杂的电力配套就能实现独立动力供给，在无电网覆盖的偏远作业场景、科普教学场景以及复古动力爱好领域都有实际应用价值。从结构功能来看，整套装置采用卧式平行双缸布局，两个缸体沿底座长度方向平行布置，相比单缸结构，动力输出的扭矩波动更小，飞轮的配重需求更低，运转平顺性有明显提升。蒸汽通过配气机构依次进入两个缸体，交替推动活塞做功，活塞的往复动作通过十字头结构连接连杆，

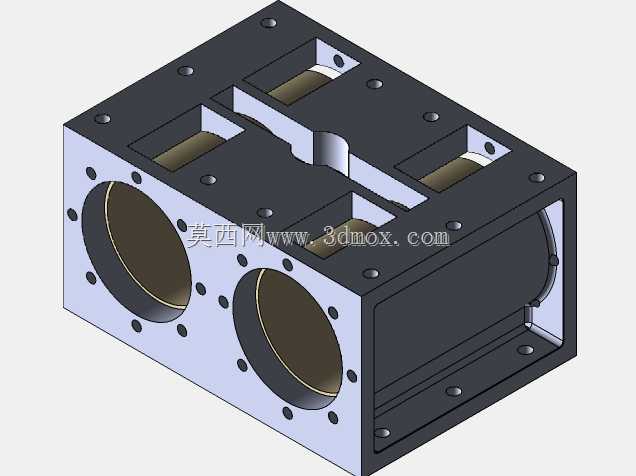

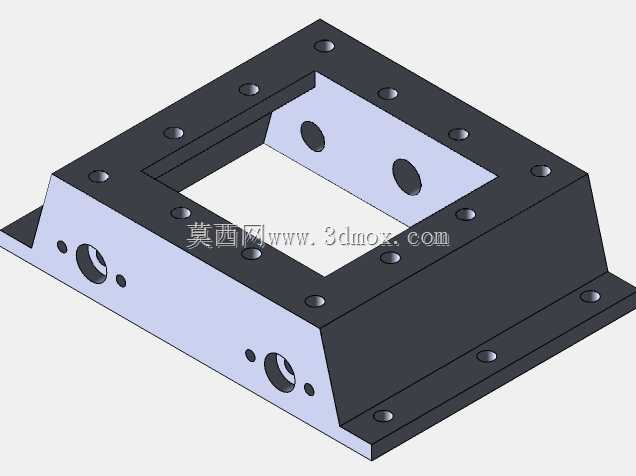

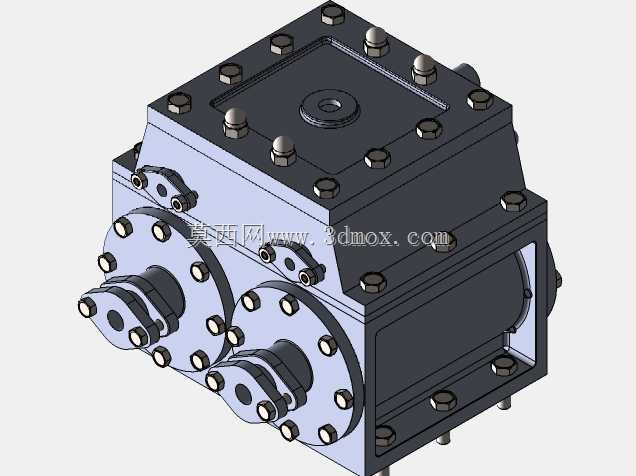

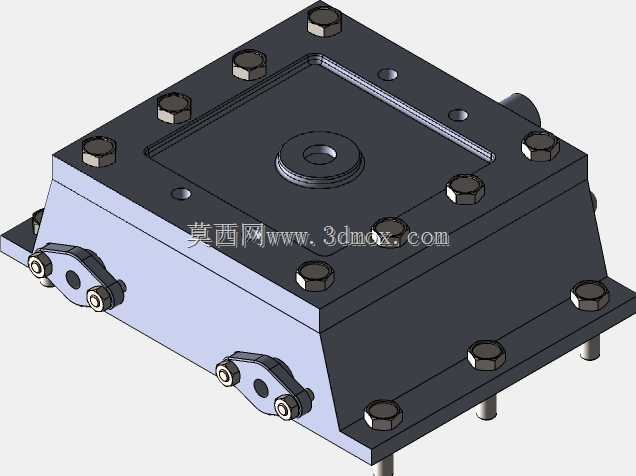

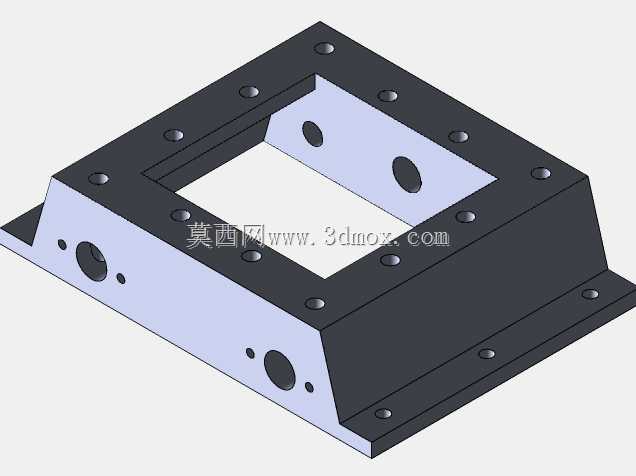

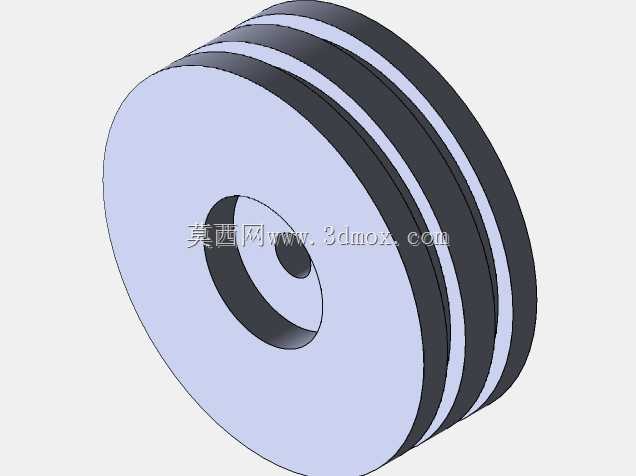

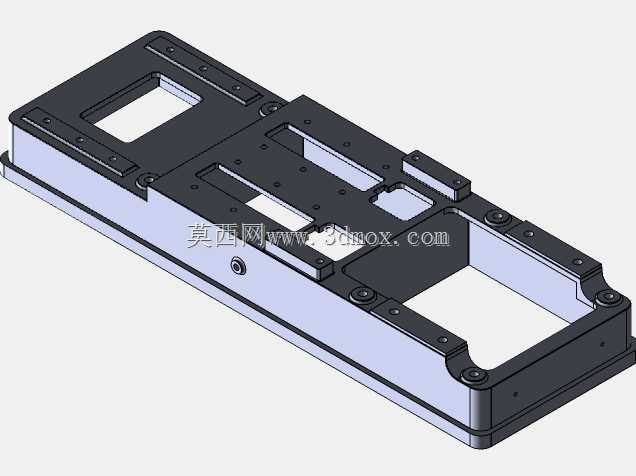

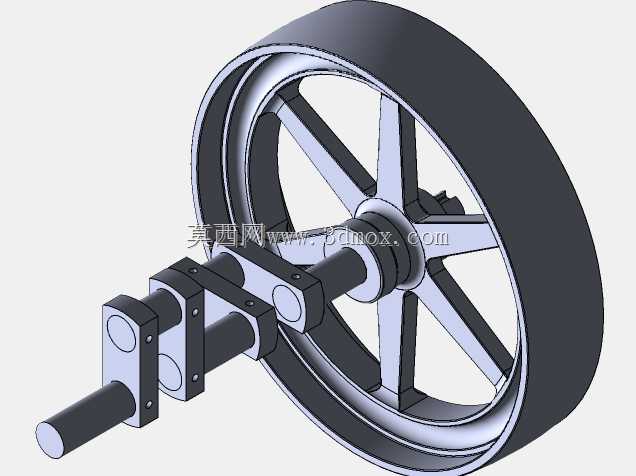

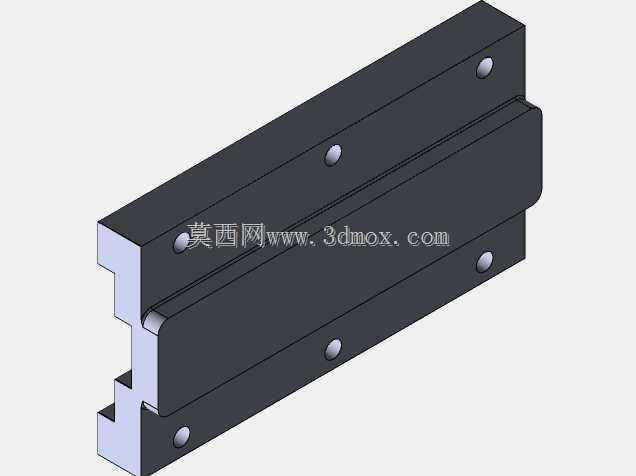

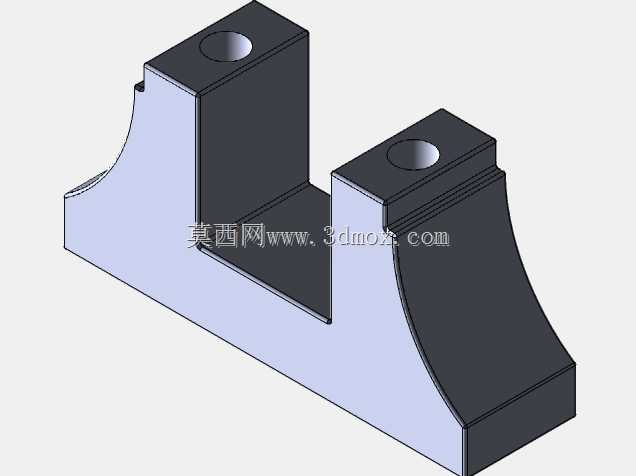

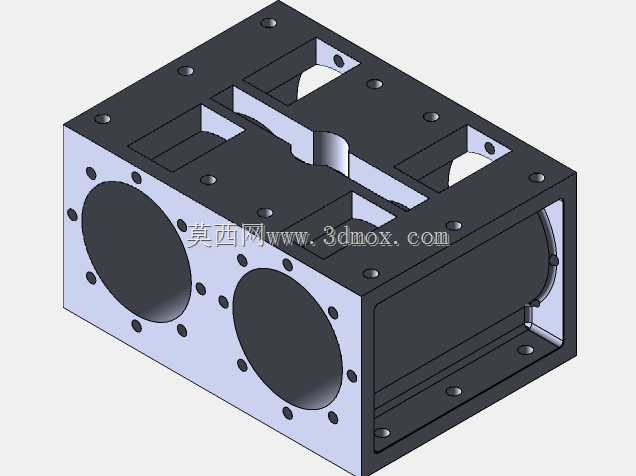

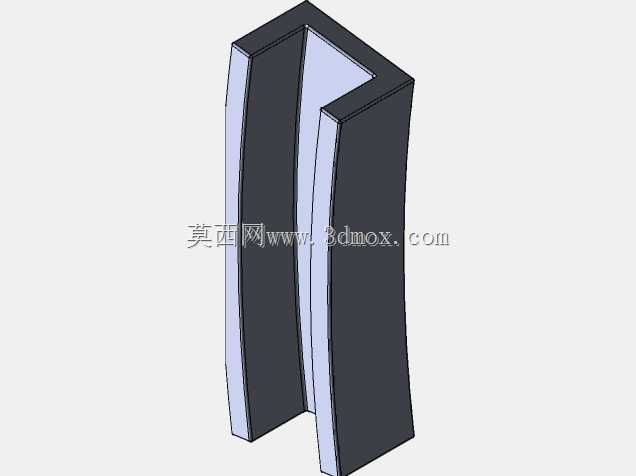

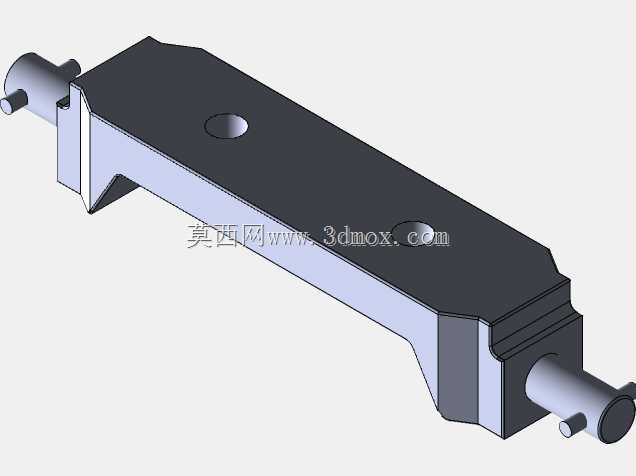

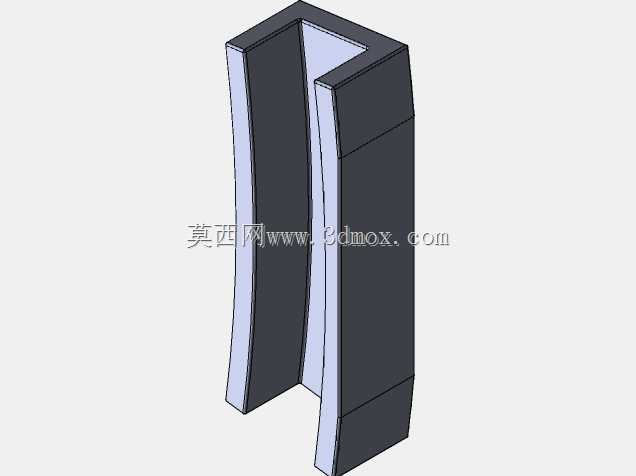

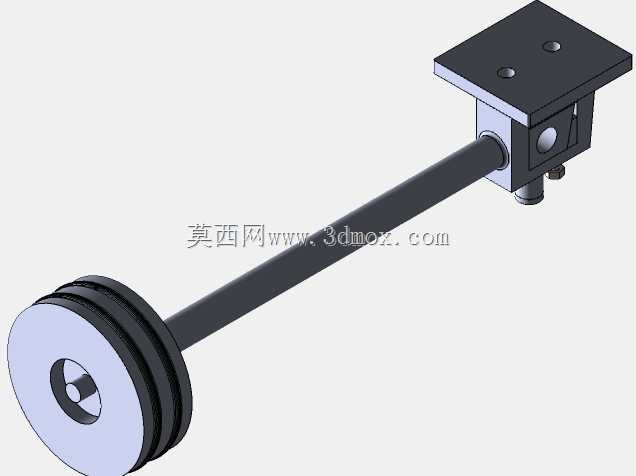

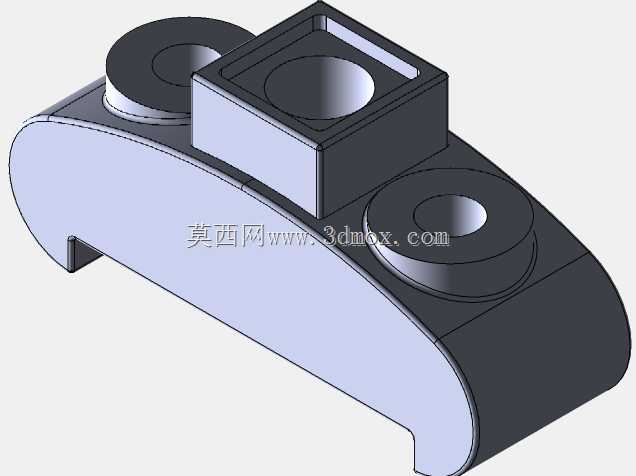

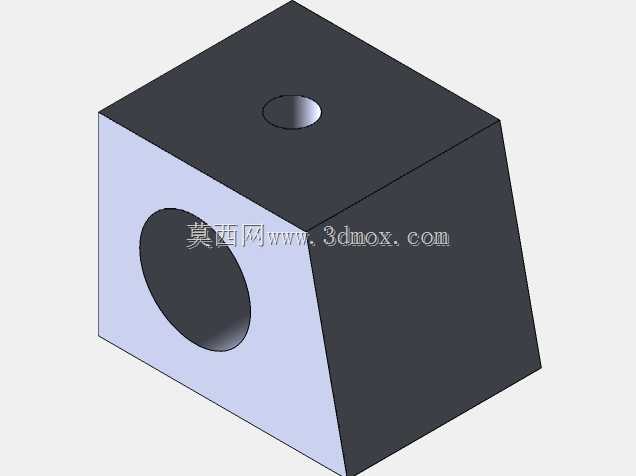

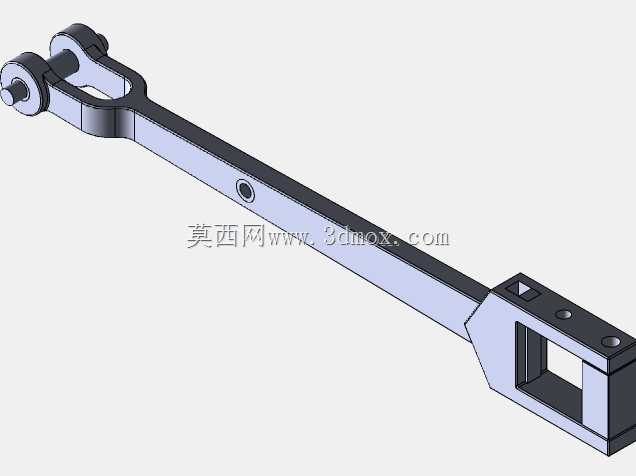

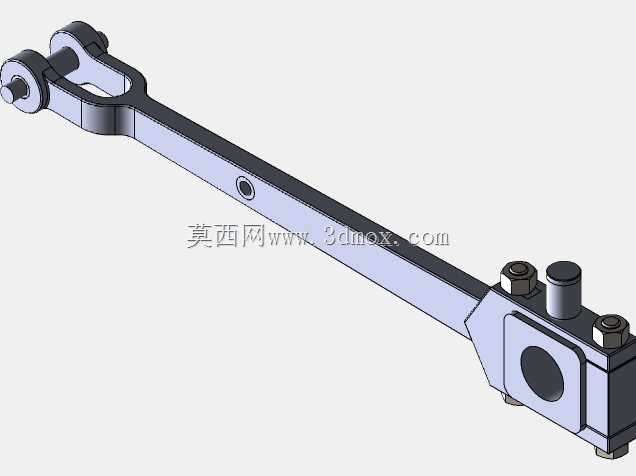

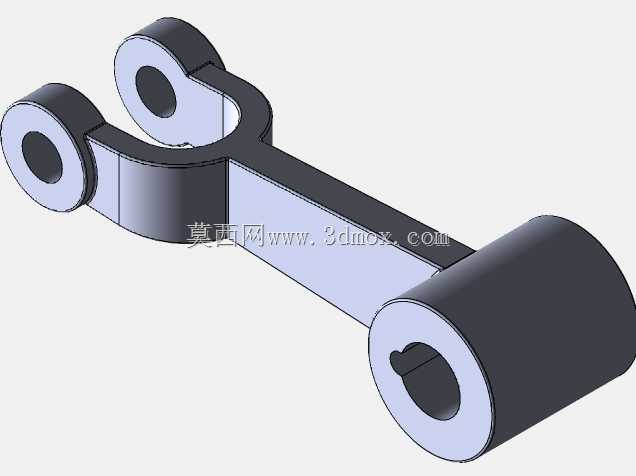

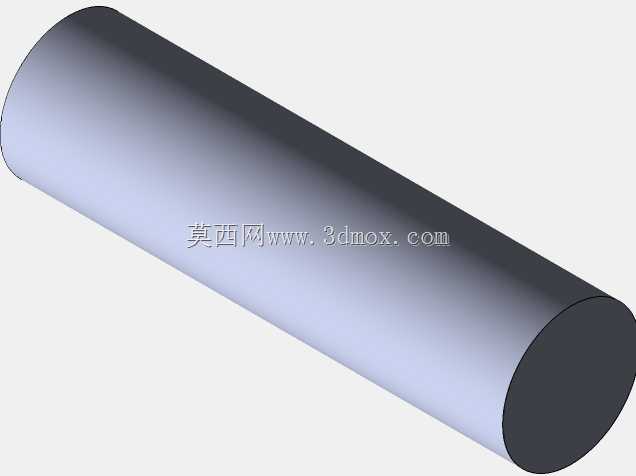

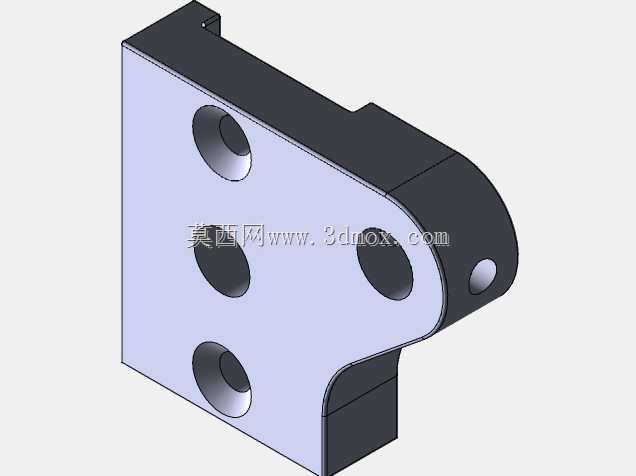

　　避免活塞杆承受侧向力，大幅降低密封件和缸壁的偏磨风险，延长核心部件的使用寿命。连杆末端连接曲轴，曲轴的输出端固定大直径飞轮，飞轮依靠自身转动惯量储存做功行程的能量，带动整套机构越过活塞止点，保证运转的连续性，同时飞轮端可直接通过皮带轮、联轴器对接外部负载，实现动力输出。设计思路上，整套结构优先考虑拆装维护的便捷性，缸体采用分体式阀室结构，配气滑阀的组件可以单独拆解检修，不需要整体拆卸缸体就能完成密封件更换、配气间隙调整的操作；底座采用一体化铸造式的长条形安装基座，所有轴承座、缸体安装位、十字头导轨都集成在底座上，加工时一次装夹就能完成所有安装基准面的加工，保证各部件的同轴度和平行度要求，避免装配时出现额外的应力积累。

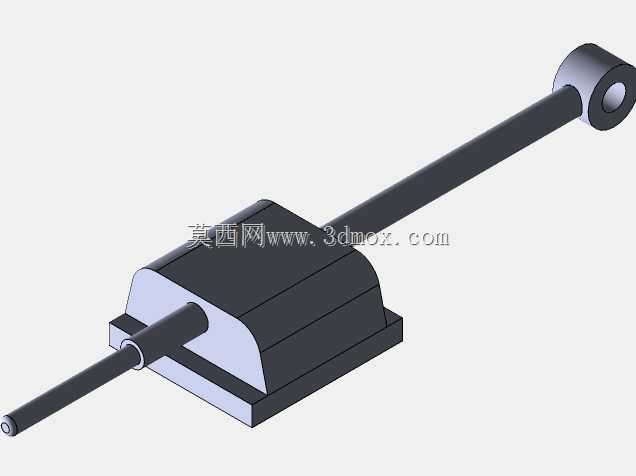

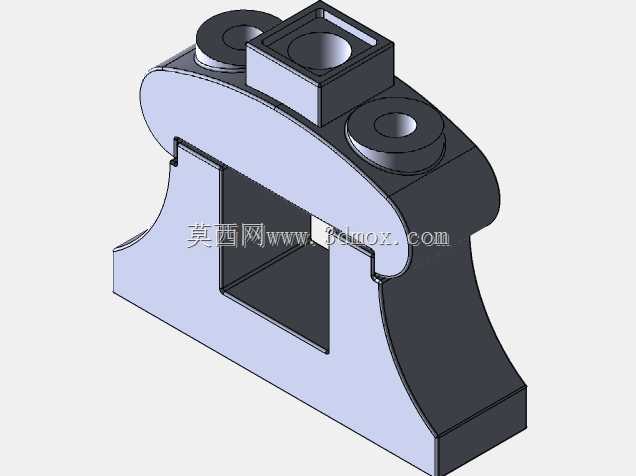

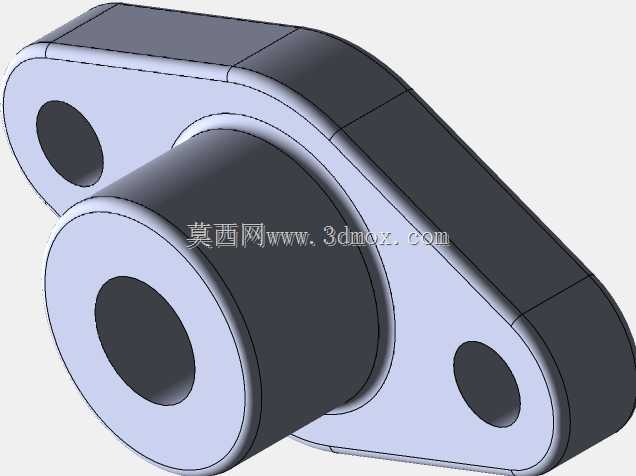

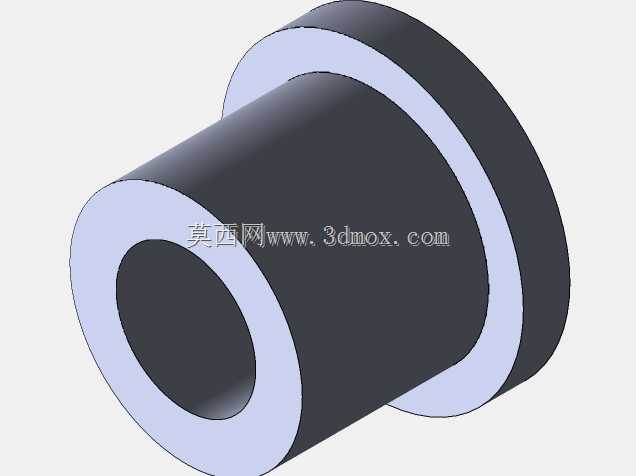

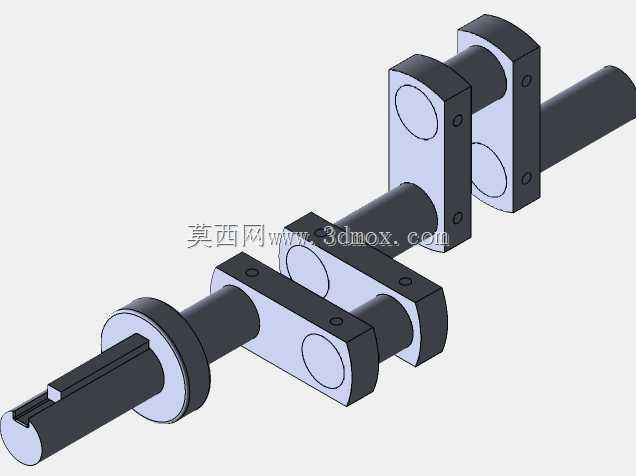

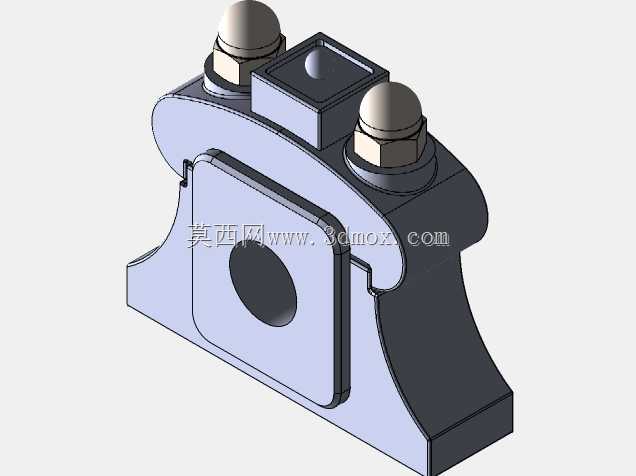

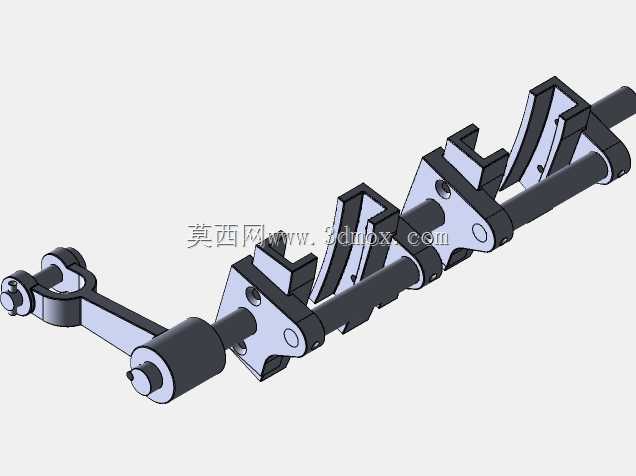

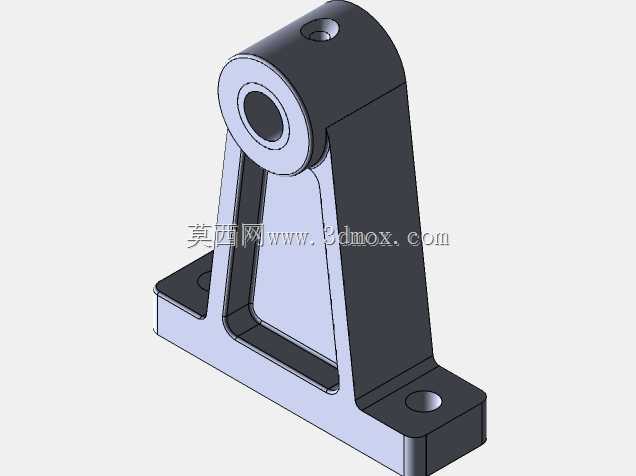

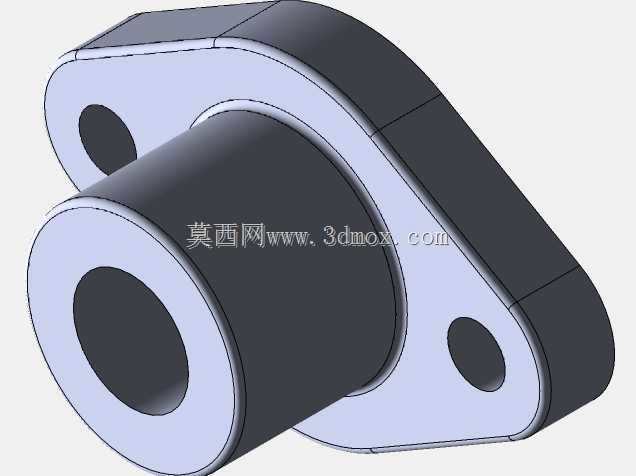

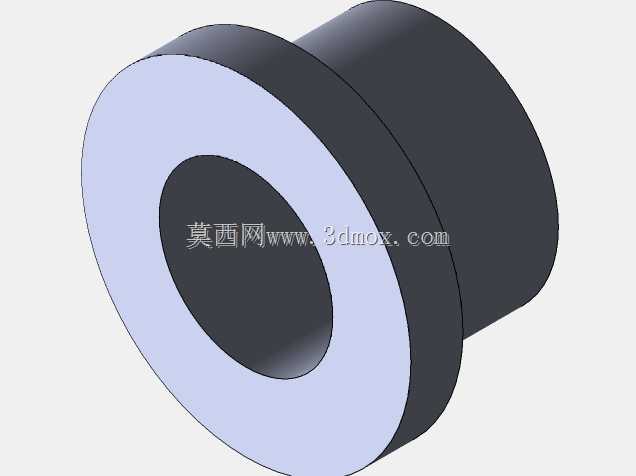

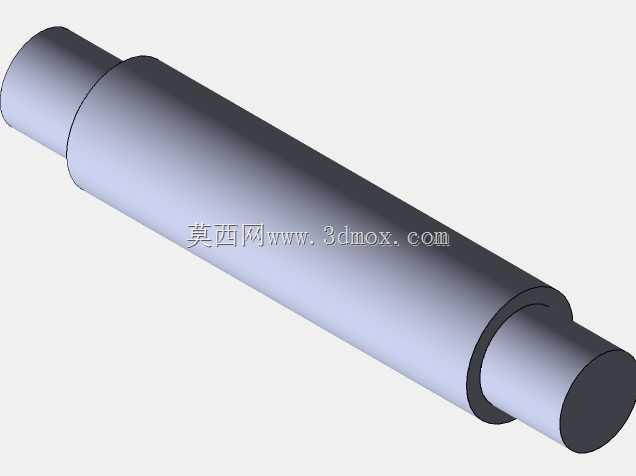

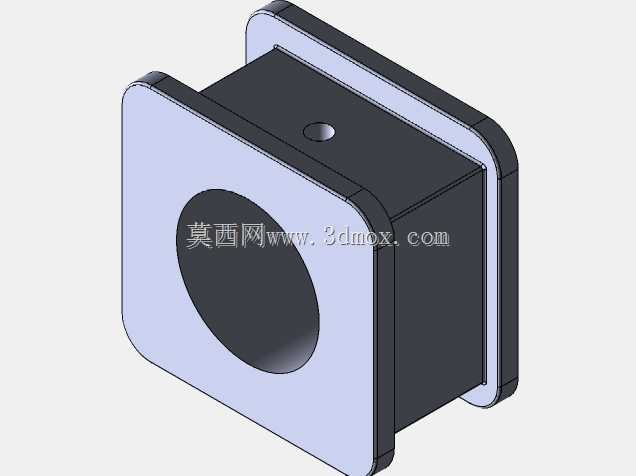

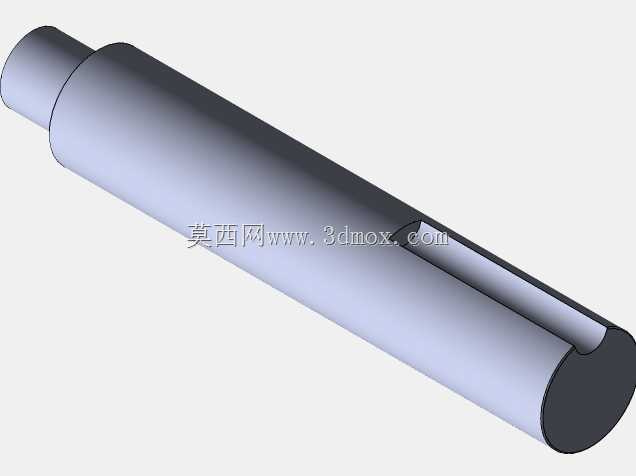

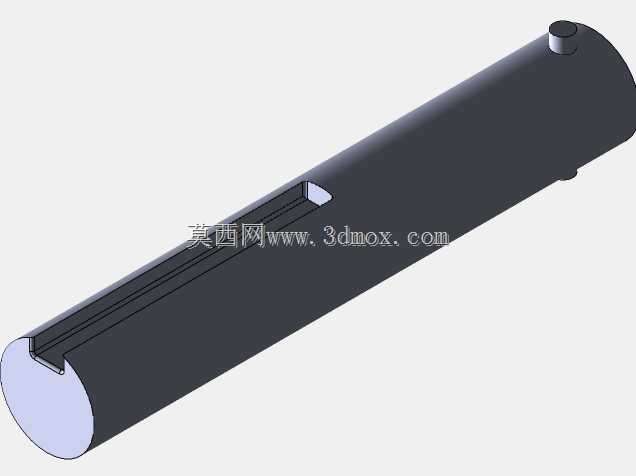

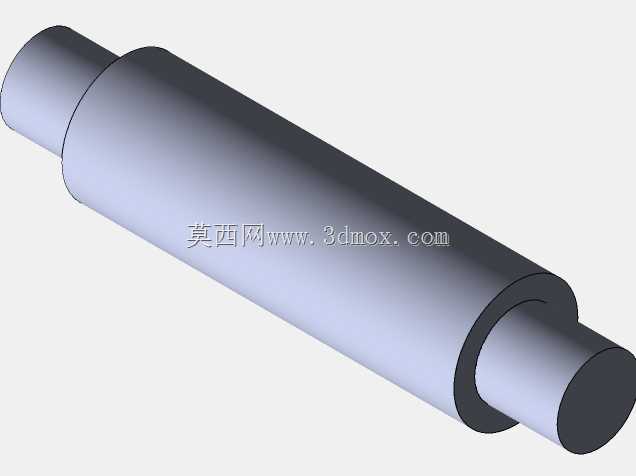

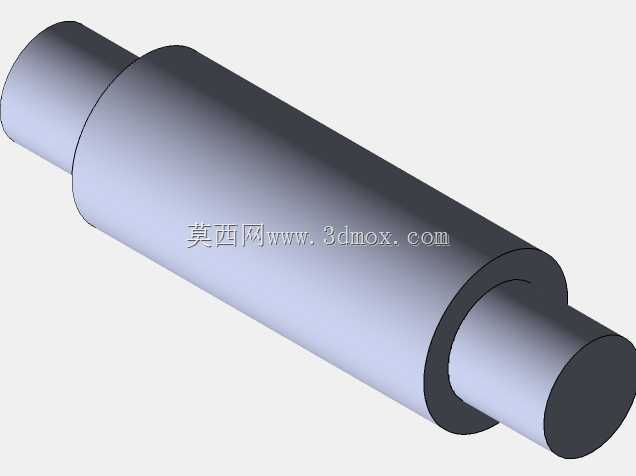

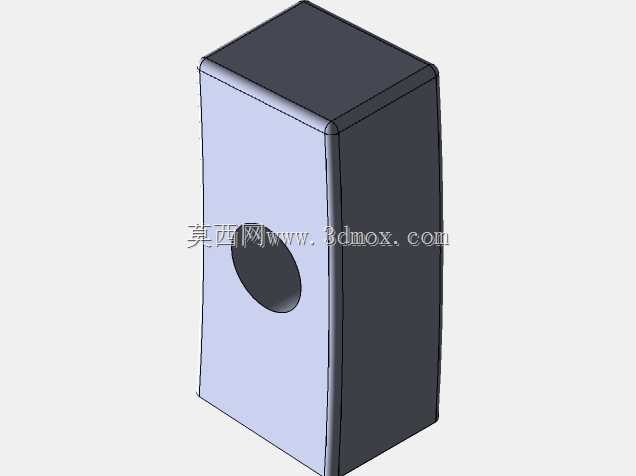

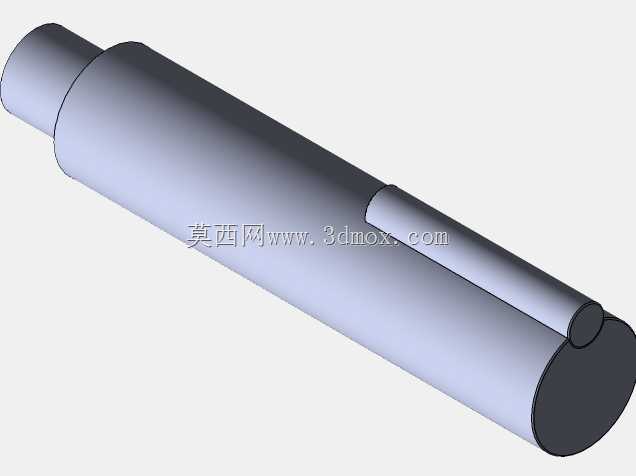

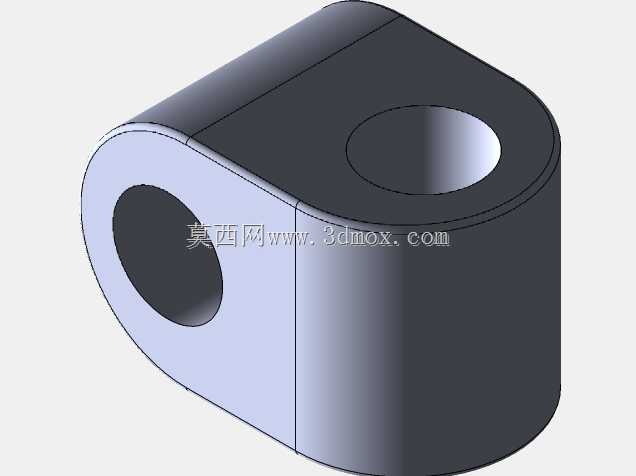

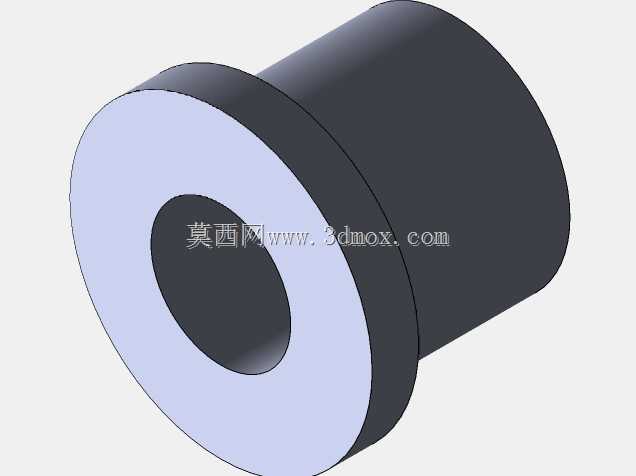

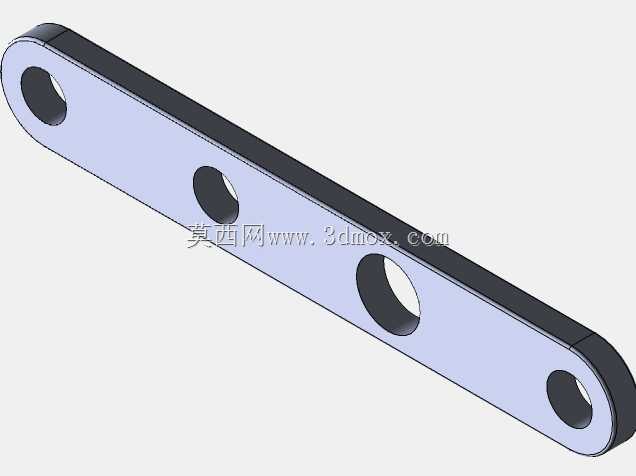

　　曲轴采用多支撑结构，每个曲柄臂位置都设置独立的滑动轴承座，相比悬臂式曲轴结构，能承受更大的做功冲击力，适合蒸汽压力波动较大的工况；配气机构采用外置的滑阀传动结构，通过偏心轮带动滑阀往复动作，配气相位可以通过调整偏心轮的安装角度进行微调，适配不同蒸汽压力下的做功效率需求。从安装边界来看，整套装置的重心沿底座长度方向均匀分布，底座上预留的安装孔位沿长度方向对称布置，安装时只需要保证底座水平，将地脚螺栓穿过预留孔固定在混凝土基础或者钢制机架上即可，不需要额外做复杂的对中调整；横向宽度上，飞轮的最大外圆是整套装置的宽度边界，安装时需要在飞轮外侧预留不小于飞轮半径的操作空间，方便后期检查飞轮紧固状态、做动平衡校准；轴向长度上，

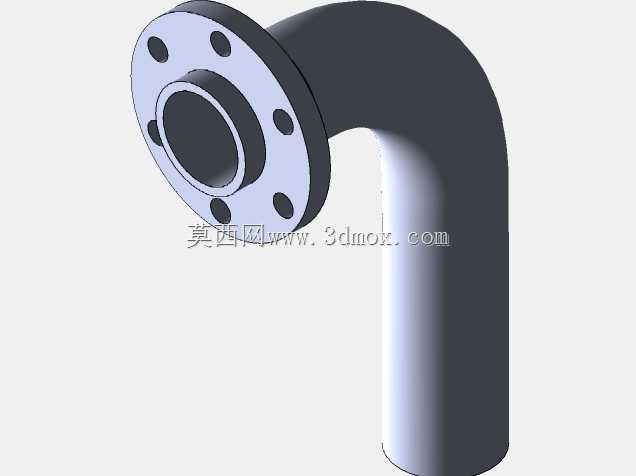

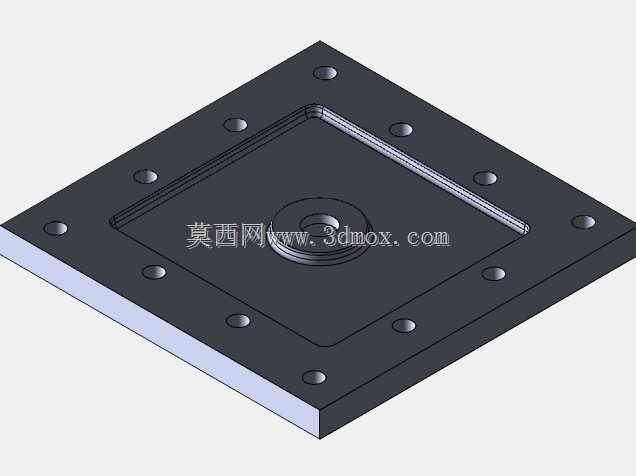

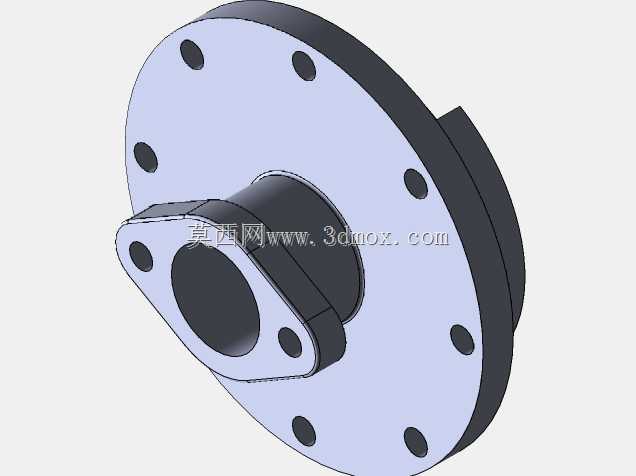

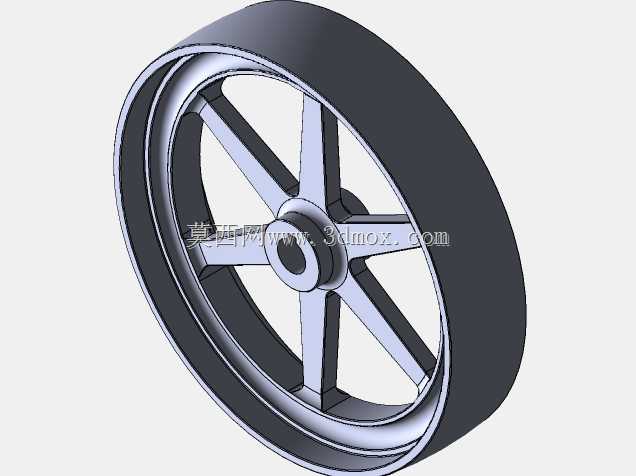

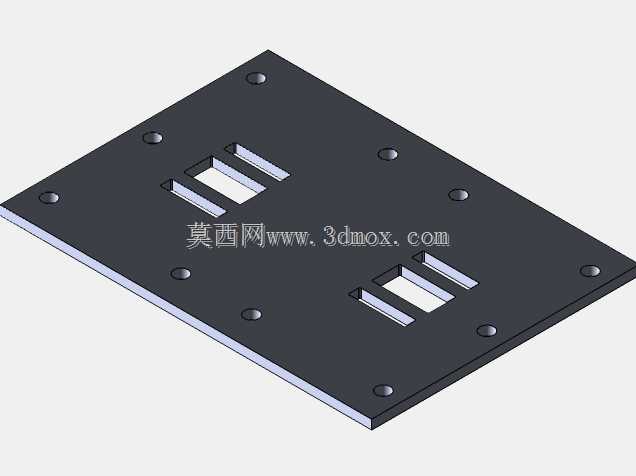

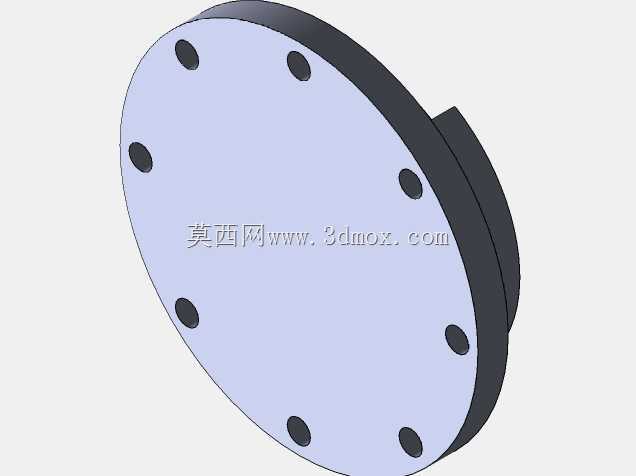

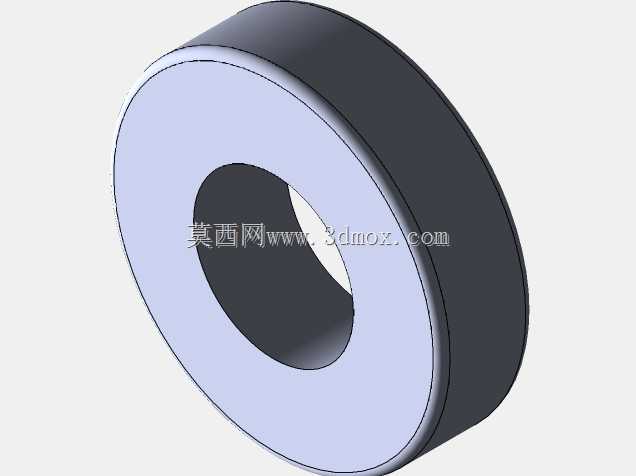

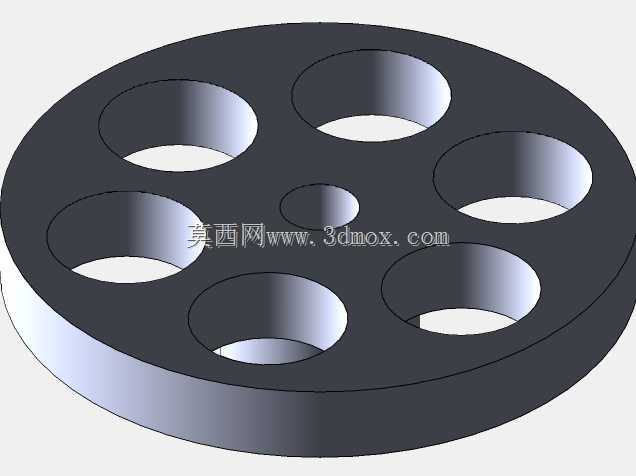

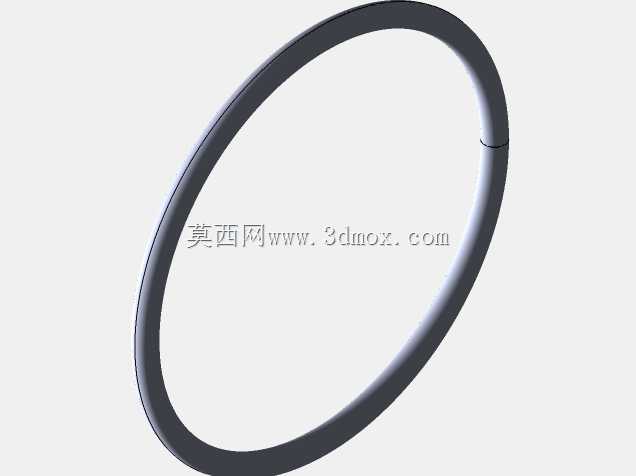

　　缸体前端的蒸汽管路接口、飞轮端的输出连接位都预留了足够的管路安装和联轴器拆装空间，不需要额外切割或者调整周边结构就能完成管路和负载的对接。细节结构上，所有运动摩擦面都设计了独立的润滑油路，十字头导轨、曲轴轴承、连杆大小头的位置都预留了注油点，日常维护时可以在不拆解结构的情况下完成润滑脂加注；缸体的密封面采用止口加密封垫的结构，蒸汽腔的连接螺栓沿密封面均匀布置，拧紧后可以保证高压蒸汽下的密封可靠性，避免出现蒸汽泄漏导致的动力损失；飞轮采用轮辐式结构，在保证转动惯量满足要求的前提下，尽可能降低自身重量，减少曲轴启动时的负载阻力，轮缘位置预留了动平衡调整的工艺孔，加工完成后可以通过去重的方式将动平衡精度控制在允许范围内，避免高速运转时出现过大振动。这套结构的参数匹配上，双缸的缸径、行程保持一致，两个活塞的做功相位差设置为180度，保证曲轴每转动一圈就有两次做功行程，相比单缸结构每两圈一次做功的节奏，动力输出的连续性大幅提升，对飞轮的惯量要求降低约40%，整套设备的总重量也能得到有效控制。配气滑阀的行程设计与活塞行程做了匹配，保证进汽、膨胀、排汽的相位符合蒸汽做功的热力循环要求，在额定蒸汽压力下可以实现较高的热功转换效率，减少蒸汽的无功损耗。
