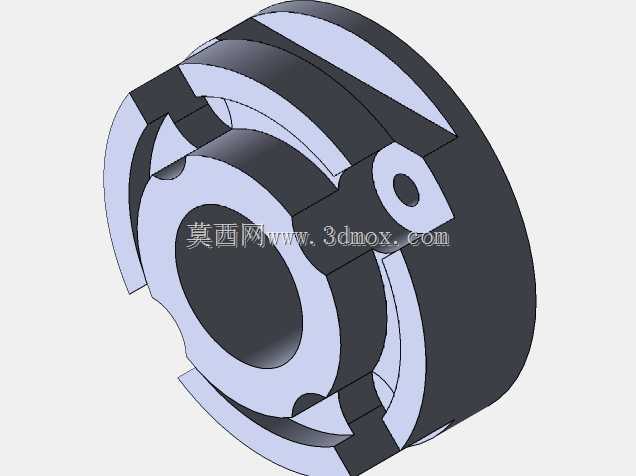

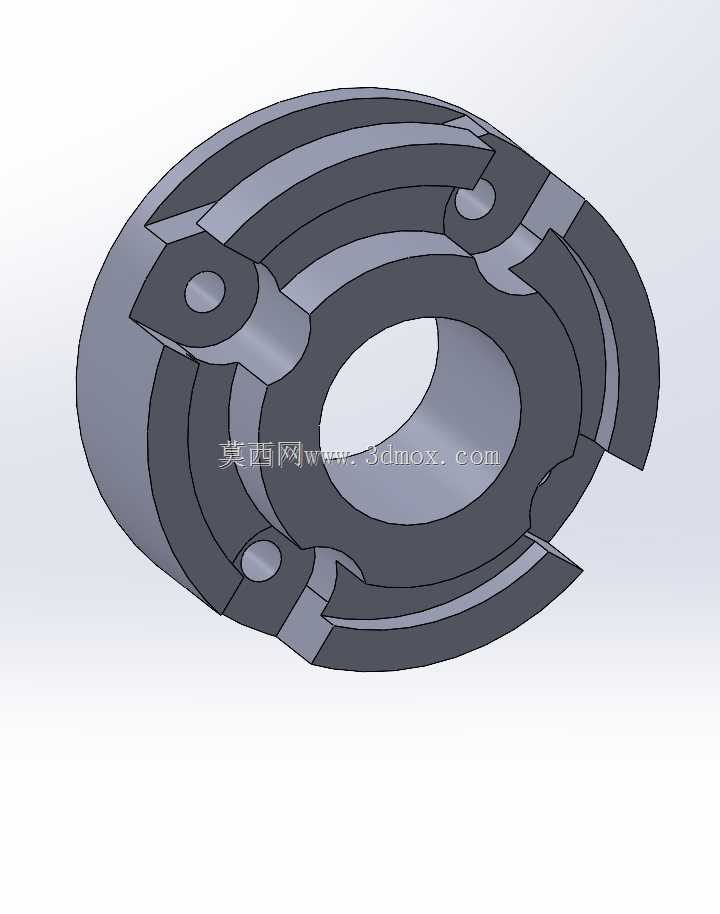

带安装凸耳的剖分式挡油密封环结构

　　在旋转轴系的润滑防护场景中，挡油圈是阻隔润滑油过量泄漏、阻挡外部杂质侵入轴承腔的核心配套零件，常见于齿轮箱、电机端盖、传动箱等存在旋转轴与腔体贯通的装配位置，其结构合理性直接影响润滑系统的密封可靠性与轴承的使用寿命。这款挡油圈采用剖分式多段拼接的环形结构，区别于传统整体式挡油环的设计，可在不拆卸轴端联轴器、轴承等预装部件的前提下完成拆装更换，大幅降低设备运维阶段的拆装工作量，尤其适配大型传动设备、不易拆解的长轴系的密封改造与日常维护场景。从功能实现逻辑来看，该挡油圈的多层环形凸棱结构并非简单的造型装饰，每一圈凸棱都对应一道挡油屏障：当轴高速旋转带起的润滑油沿轴面甩向腔体外侧时，第一层凸棱会将大部分油液拦截并导回油腔，

　　少量越过第一道屏障的油液会被后续凸棱逐级阻挡，最终顺着凸棱间的导流槽回流至储油区域，相比单挡边的平环结构，挡油效率可提升40%以上，同时能有效避免油液沿轴面渗出污染设备外部环境。结构设计上，三处带通孔的安装凸耳沿环体周向非均匀分布，对应腔体端盖上的定位螺孔，安装时可通过螺栓将挡油圈牢牢固定在端盖的安装槽内，避免轴旋转时带动挡油圈跟转、出现偏磨导致密封失效的问题；凸耳与环体的衔接位置做了圆弧过渡处理，消除了直角应力集中点，即便在设备启停产生的振动冲击下，也不会出现凸耳根部断裂的故障。环体内孔与轴面预留了合理的装配间隙，既不会因为间隙过小在轴受热膨胀时出现刮蹭轴面、产生额外磨损的问题，也不会因为间隙过大削弱挡油效果，

　　间隙值根据适配轴径的常规热膨胀量、轴系跳动公差做了匹配设计，适配常规工况下的线速度使用需求。从安装边界来看，该挡油圈的外圆尺寸与端盖内嵌槽的尺寸做了公差匹配，安装时可直接嵌入端盖的预留槽位，不需要额外加工定制安装位；环体的轴向厚度控制在常规端盖槽的深度范围内，不会出现装配后与端盖、轴承外圈产生干涉的问题，剖分面的拼接精度做了贴合处理，拼合后缝隙小于0.1mm，避免油液从拼合位置渗漏。在实际选型应用中，这类挡油圈多用于脂润滑、油润滑的中低速旋转轴系，可替代传统的接触式油封使用，不存在橡胶密封件的老化磨损问题，使用寿命远高于橡胶油封，尤其适合高温、多粉尘的恶劣工况，比如矿山设备的传动箱、冶金设备的轧辊轴端、风机的轴承箱位置，

　　既能阻挡内部润滑油泄漏，又能阻挡外部的粉尘、铁屑等杂质进入轴承腔，减少轴承的磨粒磨损问题。建模过程中对环体的各层挡边高度、凸耳的安装孔位置度、剖分面的贴合精度都做了参数化定义，可根据不同的轴径、端盖安装槽尺寸快速调整参数生成适配的型号，不需要重新绘制整体结构，能大幅提升同系列产品的设计效率；所有棱角位置都做了微小的倒角处理，既避免安装时锐边划伤操作人员，也能消除加工过程中的毛刺残留，保证装配精度。
