可调节角度桌面支撑式平板支架结构设计

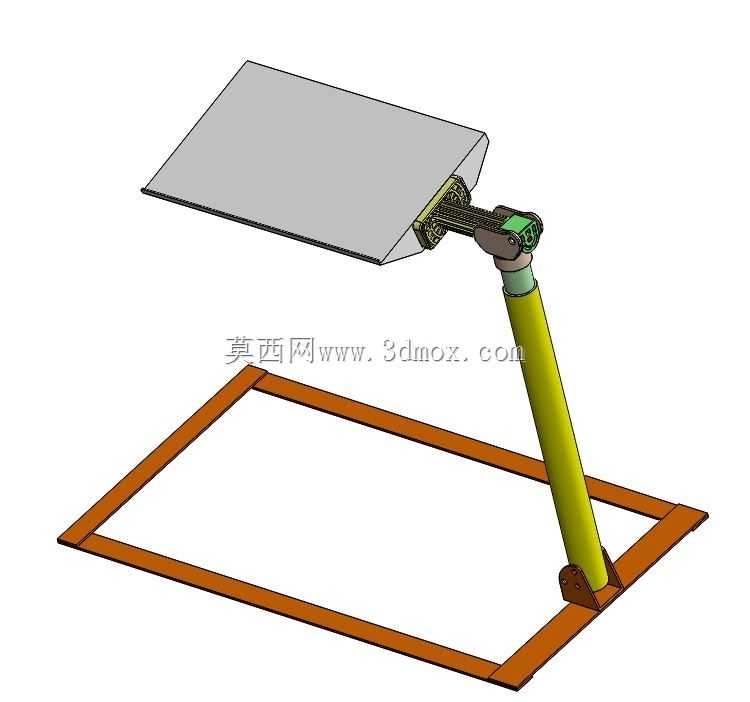

　　这款桌面支撑式平板支架，主要面向日常办公、居家学习、工业工位操作等场景下的平板设备承托需求，解决长时间手持平板带来的肢体疲劳问题，同时适配不同使用姿态下的屏幕视角调整要求，在生产线工位SOP查阅、设计方案评审展示、居家网课学习、办公桌面多屏协同等场景中都能适配使用。从结构组成来看，整套支架分为底部矩形支撑底座、中部倾斜支撑立柱、顶部角度调节铰接组件、上端平板承托板四个核心部分，各部件之间通过紧固件连接，无复杂的一体化注塑结构，加工与装配难度较低，适合小批量定制生产。底部采用矩形框式底座设计，摒弃了整块板材的厚重结构，在保证支撑稳定性的前提下降低了整体自重，底座的外轮廓尺寸适配常规桌面的摆放空间，不会占用过多桌面操作区域，

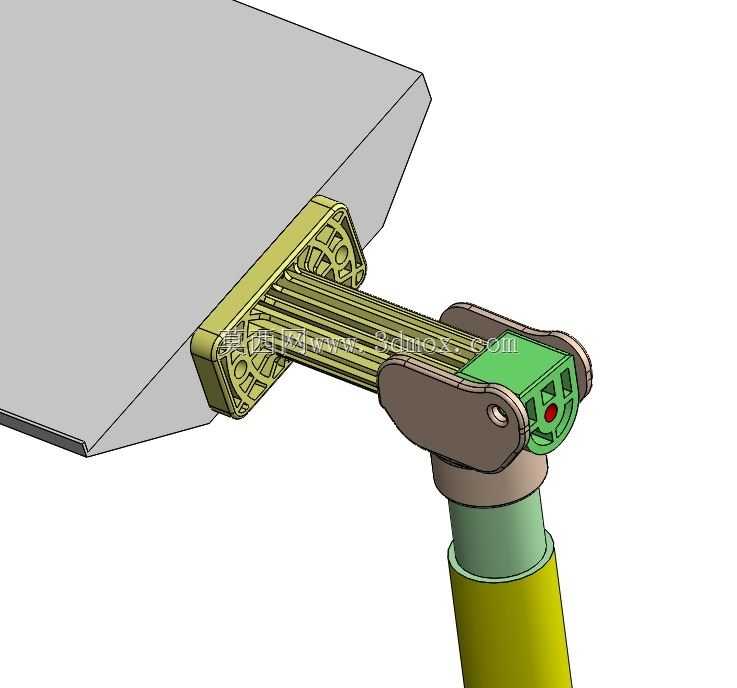

　　底座底部可预留防滑垫安装槽，使用时搭配橡胶防滑垫能够增大与桌面的摩擦力，避免支架受外力触碰时出现滑移，底座与支撑立柱的连接位置采用嵌入式固定结构，立柱下端通过带安装孔的固定座与底座框体连接，连接位置设置加强筋结构，能够承受上端承托板搭载设备后的倾覆力矩，避免长期使用后连接位置出现应力变形。中部支撑立柱采用圆管型结构，相比实心杆件重量更轻，立柱的倾斜角度经过力学核算，在承托常规尺寸平板时，整体重心落在底座矩形轮廓的中心区域，不会出现重心偏移导致的侧翻问题，立柱上端与铰接组件连接，铰接组件采用多段式转轴结构，转轴内部设置阻尼垫片，能够实现承托板在俯仰角度范围内的任意角度悬停，调整角度时无需额外的锁止操作，阻尼力度经过匹配，

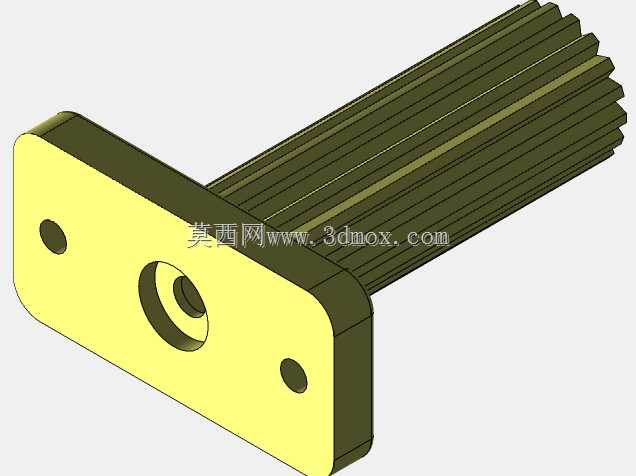

　　既能够保证调整时的操作手感顺滑，又能在调整完成后稳定承托平板，不会出现承托板自行下坠的问题。顶部的平板承托板采用平板式结构，承托面的尺寸适配主流尺寸的平板电脑，承托板下端设置挡边结构，能够托住平板的下边缘，避免平板从承托板上滑落，承托板与铰接组件的连接位置设置在承托板背部的重心位置，保证平板安装后整体受力均匀，不会出现承托板单侧受力变形的问题。在设计过程中，优先考虑了结构的易加工性与装配便捷性，所有金属结构件均可采用常规的钣金折弯、管材切割、机加工钻孔工艺完成加工，无需特殊的定制模具，铰接组件的阻尼转轴采用标准件选型，能够降低整体的生产制造成本，各连接位置的紧固件均采用通用标准规格，后期维护更换配件十分便捷。从安装边界来看，

　　整套支架放置于水平桌面即可使用，无需额外的打孔固定，对安装环境没有特殊要求，支架的整体高度经过优化，使用者保持正常坐姿时，视线能够与承托板上的平板屏幕保持合适的角度，减少长期低头查看屏幕带来的颈椎压力，铰接组件的角度调节范围覆盖了从近乎水平到接近垂直的俯仰区间，能够满足不同使用场景下的视角需求，比如平放状态适合手写绘图操作，倾斜角度适合观看视频、查阅文档，垂直状态适合视频会议、屏幕内容展示等场景。结构设计过程中对各部件的受力情况做了简化校核，底座的框体截面尺寸、支撑立柱的管壁厚度、铰接位置的连接强度都经过受力验算，在承托常规重量的平板设备时，各部件的应力均处于材料的许用应力范围内，长期使用不会出现结构疲劳变形，同时整体结构没有尖锐的棱角，所有边缘位置都做了倒圆角处理，日常使用过程中不会出现磕碰划伤的问题。
