分层式圆柱通风过滤筒体结构设计

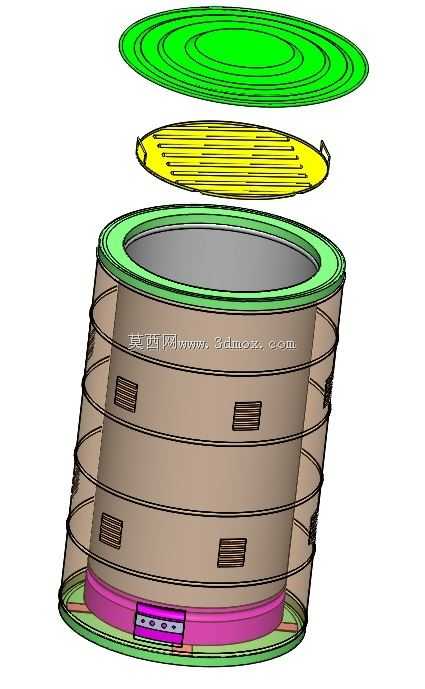

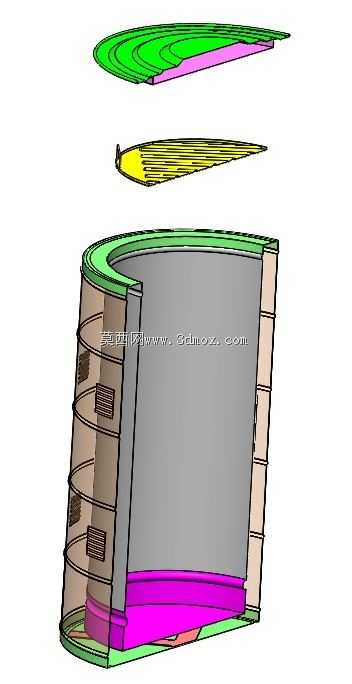

　　该结构为圆柱型立式通风承载筒体，从爆炸视图可清晰看到其分层装配逻辑，整体采用同轴堆叠的装配方式，各部件间预留均匀的配合公差，满足日常拆装维护的操作需求。筒体主体为薄壁圆柱壳体，侧壁均匀分布多组矩形通风栅格，栅格开孔方向沿筒体径向设置，开孔尺寸经过流道阻力校核，既保证内部气流通畅，也可阻挡大尺寸异物进入腔体内部，壳体外侧设置多道环形加强筋，沿筒体轴向等距排布，筋条高度与壁厚保持合理比例，在不额外增加整体重量的前提下，大幅提升薄壁壳体的径向抗形变能力，避免运输或安装过程中受外力挤压出现壳体凹陷变形的问题。

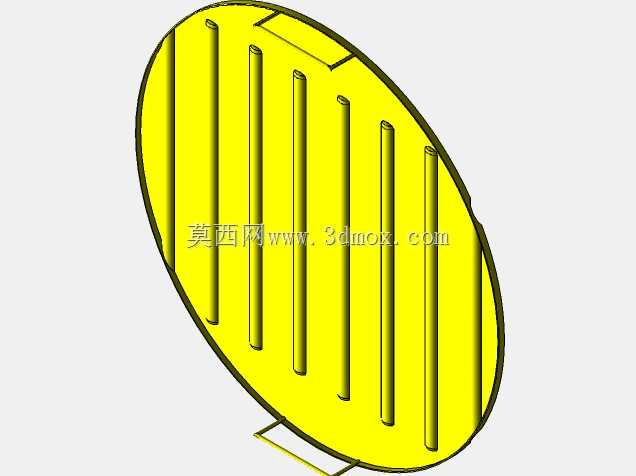

　　筒体底部设置环形安装基座，基座内侧预留紫色的功能模块安装位，该位置可根据实际使用需求搭载过滤滤芯、导流板或者小型功能电路组件，基座边缘设置均匀分布的安装孔位，可通过标准紧固件将整个筒体固定在配套的安装基面之上，安装边界预留足够的扳手操作空间，现场装配时无需额外定制特殊工装即可完成紧固作业。筒体顶部依次设置黄色格栅导流层与绿色密封端盖，其中黄色格栅层采用斜向排布的栅条结构，栅条倾斜角度经过气流导向优化，可将进入筒体的气流均匀打散，避免直吹内部组件造成局部紊流，同时该层可作为初级过滤结构，拦截气流中携带的大粒径浮尘、碎屑；最上方的绿色端盖为外翻边结构，与筒体上口采用止口配合，配合面预留密封槽位，可加装橡胶密封圈实现顶部的防尘防水密封，端盖表面设置多道同心环形凹槽，既提升端盖自身的结构强度，也可在多台设备堆叠存放时起到防滑定位的作用。

　　从实际应用场景来看，这类筒体结构可作为通讯基站户外设备的通风防护外壳，也可用于小型电子设备的散热风道承载单元，内部腔体的有效容积经过测算，可容纳多层功能模组，各层模组可通过筒壁预设的卡槽实现快速定位，无需额外设计复杂的固定支架。设计过程中优先考虑了户外使用的耐候性需求，各部件的壁厚均匀，避免注塑或机加工过程中出现缩痕、应力集中等问题，所有棱角位置均设置圆角过渡，减少应力开裂的风险。装配时按照从下到上的顺序依次完成底部基座、筒体主体、中层格栅、顶部端盖的拼接，相邻部件间的定位止口设计可保证装配同轴度误差控制在合理范围内，不会出现部件偏心、装配错位的问题。

　　在安装边界方面，筒体整体外径、总高度均按照通用通讯设备舱的预留安装尺寸设计，可直接替换现有同规格的老旧通风筒体，无需对原有安装基面做额外改造；底部安装孔的孔距符合行业通用安装规范，适配市面上多数标准安装支架的孔位要求。筒体的通风量经过模拟校核，在常规通风风压下，可满足内部功率器件的散热需求，栅格的开孔率经过反复调整，平衡了通风效率与结构防护等级的要求，既不会因为开孔过小导致散热不足，也不会因为开孔过大降低壳体的防护能力。中层格栅采用可拆卸设计，日常维护时只需拆开顶部端盖即可取出格栅进行清洁，无需拆解整个筒体结构，大幅降低后期运维的操作难度。
