OmneticsBANP6系列纳米圆形连接器设计

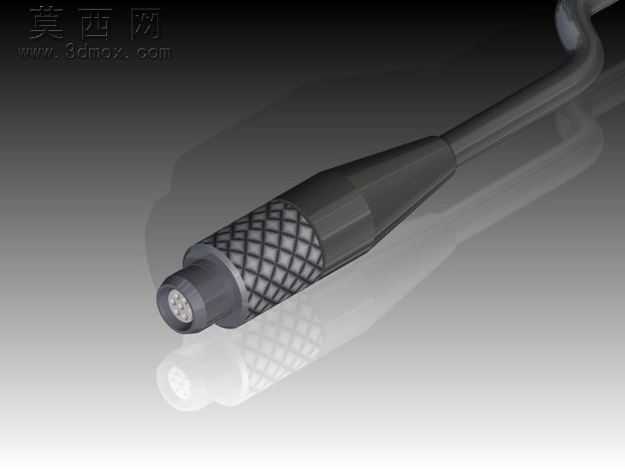

本款OmneticsBANP6系列纳米圆形连接器的三维建模，严格遵循微型多工位连接器的实际尺寸规范开展，建模初期先梳理产品的核心结构逻辑，将整体拆分为接触插芯、绝缘基座、金属外壳、尾部线缆衔接段、防滑握持区五大独立模块，保证各部件的装配公差符合精密电子元件的行业标准。建模过程中针对前端插合端的微型接触端子，采用高精度曲面建模方式还原每一个接触点位的排布形态，还原端子与绝缘基座的嵌合结构，保证插合界面的对位精度符合纳米级连接器的设计要求；中部外壳的滚花防滑区域，通过纹理阵列映射的方式还原网格状防滑纹路的凹凸质感，既还原实际产品的握持摩擦力设计，也让外观渲染更具真实质感；尾部的线缆衔接段采用渐变曲面建模，还原应力释放锥面的弧度结构，模拟线缆弯折时的应力分散设计逻辑。材质渲染环节，金属外壳部分采用哑光硬质合金材质，调整金属粗糙度参数模拟实际产品的耐磨表面处理效果，滚花区域单独调整材质反光度凸显纹理立体感；绝缘基座部分采用耐高温工程塑料材质，调整漫反射参数还原工程塑料的哑光质感；内部接触端子采用镀金铜合金材质，添加微弱的金属反光效果凸显导电部件的材质特性。整体渲染采用渐变灰色背景搭配柔和的顶光与侧补光，勾勒出连接器的轮廓线条，同时在底部添加柔和倒影增强产品的立体感，清晰呈现各部分的结构衔接关系。设计过程中充分考虑该款连接器作为微型小通告接插件的使用场景，在结构建模时严格控制整体外形尺寸，保证模型还原产品小体积、高密度触点的核心优势，各部件的装配关系完全匹配实际生产的装配逻辑，可用于产品展示、结构验证以及配套设备的装配模拟使用。
