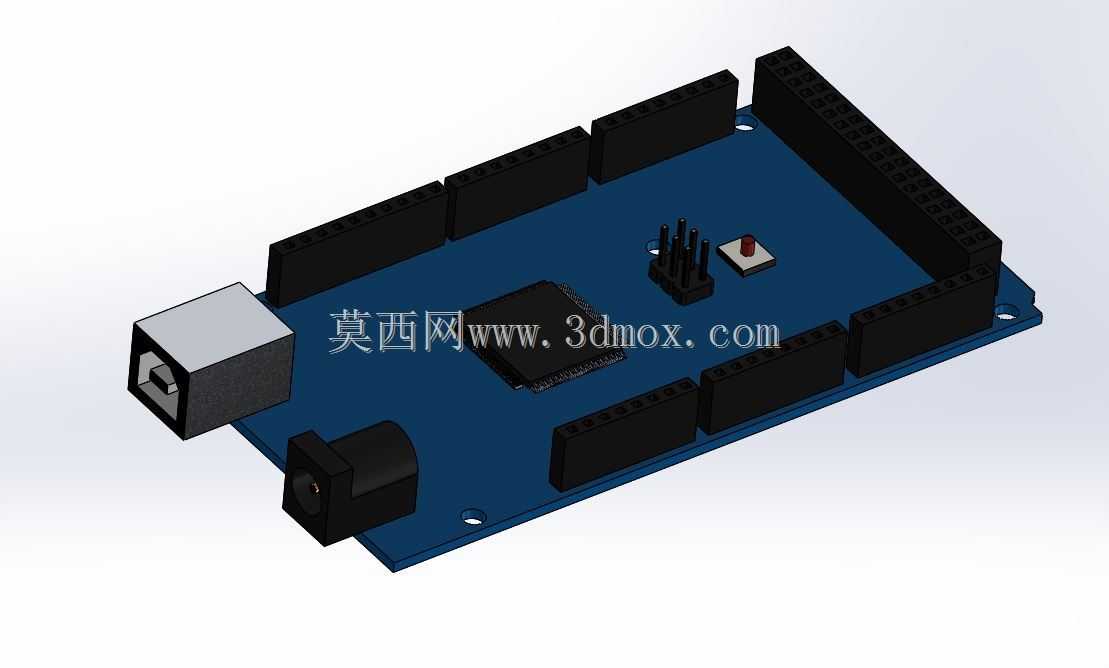

这块蓝色主控板属于开源电子原型平台里的核心控制载体,日常在实验室验证、小型自动化装置改造、教学实训以及创客项目里承担信号采集与执行输出的中枢作用。板件四周排布的黑色排座用于接入传感器、驱动模块和扩展板,左侧的方形接口负责与上位机通讯和程序烧录,旁边的圆柱电源座则提供外部供电入口,板中央的主控芯片承担逻辑运算,周边小型按键、针座和分立元件配合完成复位、电源指示及外设连接。

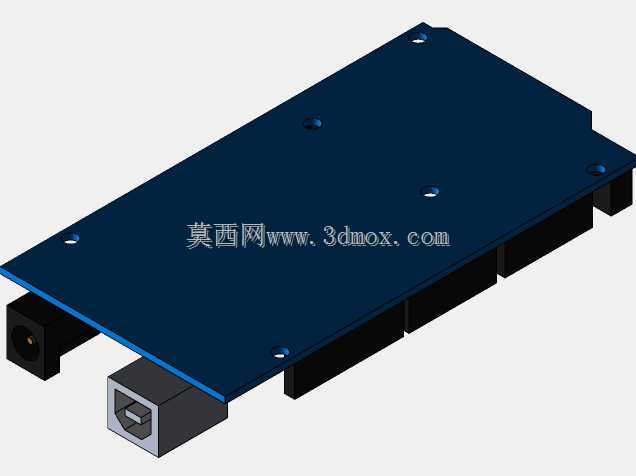

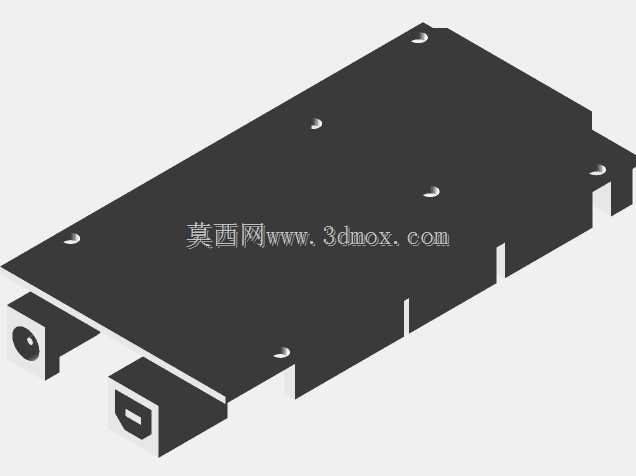

从结构设计角度看,整板采用长方形PCB布局,长边两侧布置双排针座,短边一侧集中放置通讯与电源接口,这种排布能够让外接线束沿板边走向,减少信号线跨板缠绕。四角预留安装孔,可直接固定在亚克力底板、钣金支架或设备内腔的绝缘柱上;建模时需要重点核对孔位间距、排座高度以及接口外伸尺寸,避免外壳装配后出现插头干涉。板上较高的元件主要是排针、电源座和USB接口,芯片与按键相对低矮,因此在堆叠扩展板时,下层板的高元件不能顶到上层板底面,必要时要通过铜柱增加层间间隙。
实际使用中,这类控制板常被放进小型设备控制盒,连接温湿度、光电、限位开关等输入器件,同时驱动继电器、电机驱动板、指示灯或蜂鸣器。它的优势不在于高速工业控制,而在于接口开放、扩展灵活、验证周期短,适合把机械动作、传感反馈和简单控制逻辑快速串起来。做三维结构布置时,不能只画一块平板:排座要有真实高度和插针方向,电源座要体现圆柱插孔与固定余量,USB接口要留出线缆插拔空间,板边还要考虑接线后的弯曲半径。若设备内部存在金属壳体,板底应保留绝缘间隙,固定孔处可增加衬套或尼龙柱,防止螺丝压紧铜箔造成短路。
散热方面,主控芯片在常规负载下发热有限,但封闭盒体、长时间驱动外设或电源输入不稳时,仍需在壳体上预留通风槽,或将板件远离调压模块、电机驱动器等热源。接口端建议朝向设备维护侧,这样程序调试和电源更换不必拆开整套机构;排针侧则根据线束方向布置,尽量让输入、输出线缆分区进入,便于后期排查。模型在装配设计中还可作为电子元件占位参考,用于检查外壳开窗、立柱位置、线槽空间和扩展板叠层关系。
对于教学和原型开发场景,板件外形需要保持较高还原度,因为学生或设计人员会依据它理解接口定义、安装方式和外围模块连接关系。工程建模时可将PCB板、排座、接口、芯片、按键分别建为独立零件,再按实际装配关系组合,这样后续更换板型、调整外壳或增加防护盖时,能够快速修改干涉区域。蓝色阻焊层与黑色接插件形成明显视觉区分,也方便在总装图中识别电子模块边界。整体结构并不复杂,但对尺寸链、接口朝向、安装孔和维护空间的要求比较具体,适合作为智能小设备电控部分的基础硬件模型使用。
