XL4015降压DC-DC电源模块结构

　　该结构对应一块基于XL4015方案的降压型DC-DC电源转换板，主要用于把较高电压的直流输入稳定转换为低压直流输出，常见于实验台架、小型控制柜、嵌入式设备供电、电机驱动辅助电源、传感器配电以及自动化设备内部的二次电源分配。板级模型把PCB、功率电感、电解电容、整流或续流器件、散热片、调节电位器和安装孔位一并还原，适合在整机布局阶段进行干涉检查、线束走向确认和外壳空间校核。

　　从实际用途看，这类模块承担的是直流母线到负载端之间的电压适配任务。输入端可承接电池组、开关电源或适配器提供的较高直流电压，输出端则根据负载需要调整到较低电压，为控制板、风扇、继电器、通信模块或小型执行器供电。由于功率转换过程中开关器件会产生热量，结构上在芯片附近设置了直立铝制散热片，散热片鳍片方向与板长边形成明确的气流通道；在密闭机柜内使用时，可结合自然对流或小风扇形成横向风道，避免热量在电容和电感周围积聚。

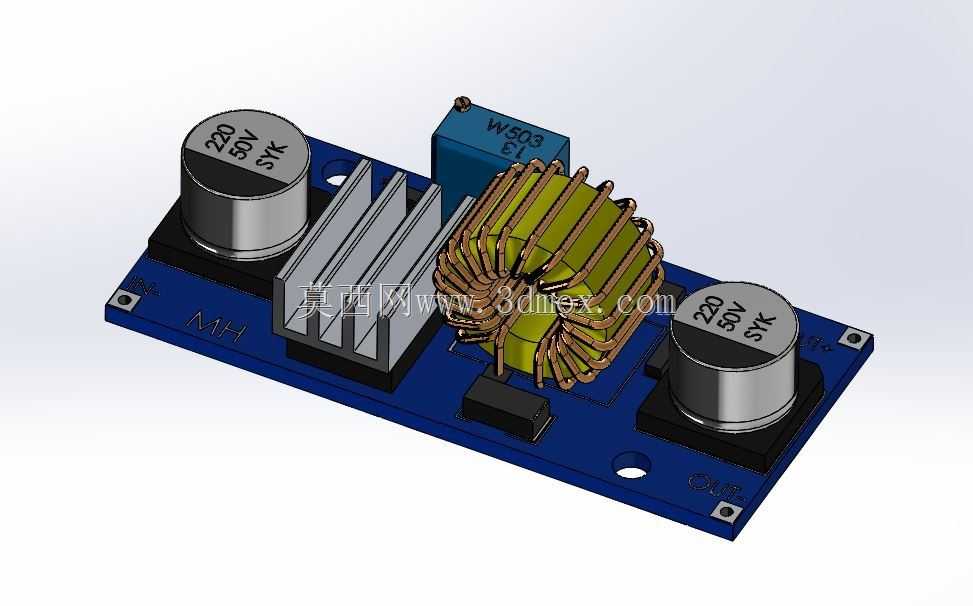

　　外形布局采用长条形PCB，功率路径沿板长方向展开。输入端和输出端分别布置大容量电解电容，电容顶部耐压标识与极性方向在模型中均有体现，能够帮助设计人员识别装配方向。中间区域放置磁环功率电感，线圈绕制方式、磁芯体积和引脚落点都按实物关系建立，占板高度较高，是整机堆叠时最需要预留垂直空间的元件之一。蓝色电位器位于板边，便于在调试时通过螺丝刀调节输出电压；其顶部与周边电容、电感之间保留了操作间隙，实际装机时不应被导线槽或外壳筋位遮挡。

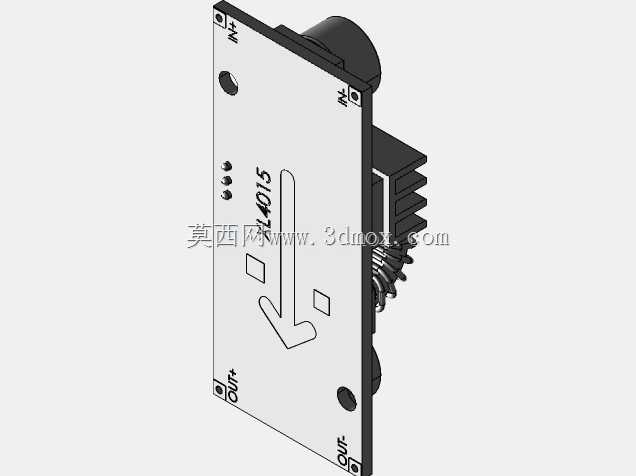

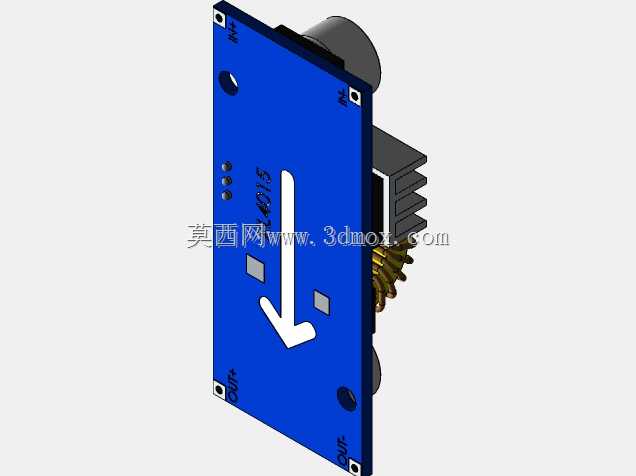

　　安装边界方面，PCB四角设置固定孔，可使用铜柱、螺钉或尼龙隔离柱固定在底板上。建模时需要重点关注三类高度：电解电容的顶端高度决定上盖与板间最小距离，功率电感的径向尺寸决定相邻板卡或侧壁的避让范围，散热片顶端则影响导热垫、风道和绝缘片的布置。若模块安装在金属壳体内，电感、电容顶部与壳体之间应保留绝缘间隙；若多块电源板并排布置，应避免散热片出风被相邻板卡阻挡。

　　结构设计思路体现了开关电源典型的功率回路布置原则。大电流通路尽量短而宽，输入电容、开关芯片、电感和输出电容之间形成紧凑环路，以降低寄生电感带来的尖峰和损耗。PCB表面保留了焊点、元件轮廓和丝印位置，使三维模型不仅能用于外观展示，也能反映装配顺序：先焊接低矮贴片元件和小型半导体器件，再安装散热片、电感和电解电容，最后进行电位器调节与整机线束连接。

　　在设备选型和结构评审中，该模型可直接放入控制柜、移动机器人、检测治具或教学实验装置中，检查电源模块与端子排、线槽、导轨和外壳的空间关系。对于需要频繁维护的场景，板边电位器和接线区域应朝向可操作面；对于振动较大的设备，四角固定点需要配合减震垫或防松螺钉，电容和电感等较高元件也应避免仅靠引脚承受长期振动。通过完整三维结构，可以在加工外壳和装配样机前发现高度冲突、散热空间不足、接线工具无法进入等工程问题，从而减少后期返工。
