NEMA17步进电机精密结构设计

项目分类:电机 发布时间:2022-05-13 ID:635895
  • NEMA17步进电机精密结构设计
  • NEMA17步进电机精密结构设计
  • NEMA17步进电机精密结构设计
  • NEMA17步进电机精密结构设计
  • NEMA17步进电机精密结构设计
  • NEMA17步进电机精密结构设计
  • NEMA17步进电机精密结构设计

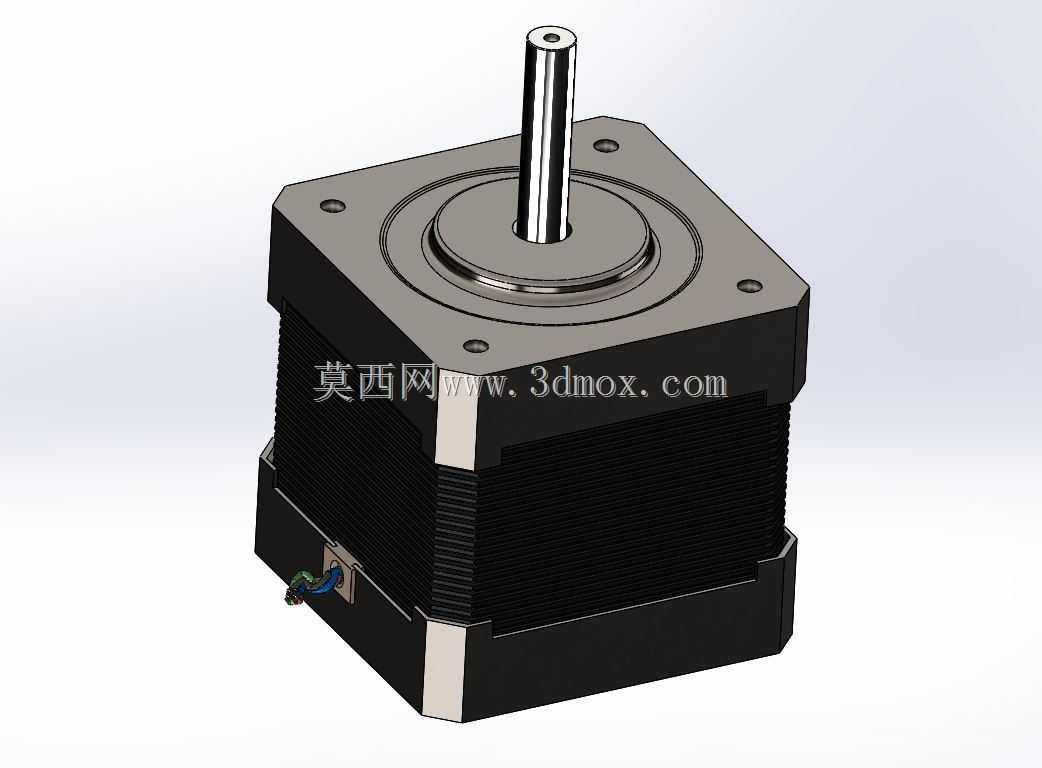

  这款NEMA17规格步进电机的三维结构,在桌面级数控装备、小型自动化工作站里属于出镜率极高的执行元件,日常做3D打印机送料与轴运动、桌面雕刻机进给驱动、小型分拣工位的点位移位、光学调台的精密位移、小型传送带的步进输送时,工程师最先核对的安装边界就是它的方形法兰基准。从整机外廓来看,机身采用标准42毫米见方的安装法兰,四个安装孔沿法兰对角分布,孔位间距严格匹配NEMA17行业通用安装规范,前端伸出的输出轴为光轴带扁位结构,轴径、伸出长度都预留了联轴器、同步带轮的装配余量,机身总长度对应常规40毫米机身长度的扭矩等级,后端出线位置做了侧向出线的避让空间,不会和安装背板的固定螺丝发生干涉。

  做结构建模的时候,最先锚定的是前端法兰的安装基准面:这个面是电机和设备安装板贴合的核心配合面,法兰上的沉孔深度要完全容纳内六角螺丝的头部,不能出现螺丝顶起法兰、导致电机和安装板之间出现缝隙的问题,一旦贴合面出现间隙,电机运行时的振动会直接传递到传动链路,轻则出现同步带跳齿、打印件层纹错位,重则长期振动引发螺丝松脱。输出轴的中心和法兰安装面的垂直度在模型里做了严格的装配约束,轴上的扁位特征对应锁紧螺丝的顶紧位置,装配联轴器时,锁紧螺丝刚好顶在扁位平面上,避免长期正反转切换时轴和联轴器之间出现打滑空程。

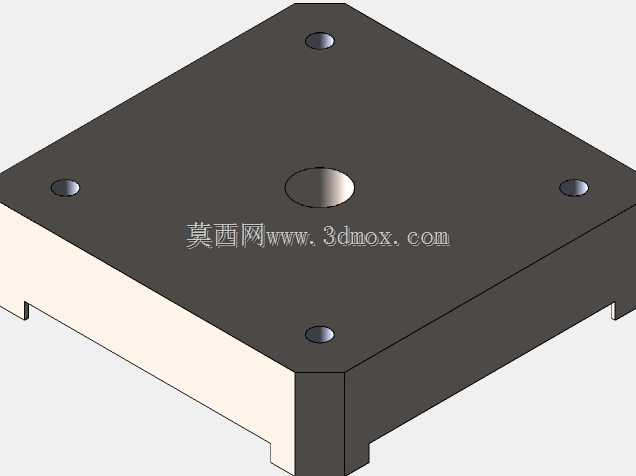

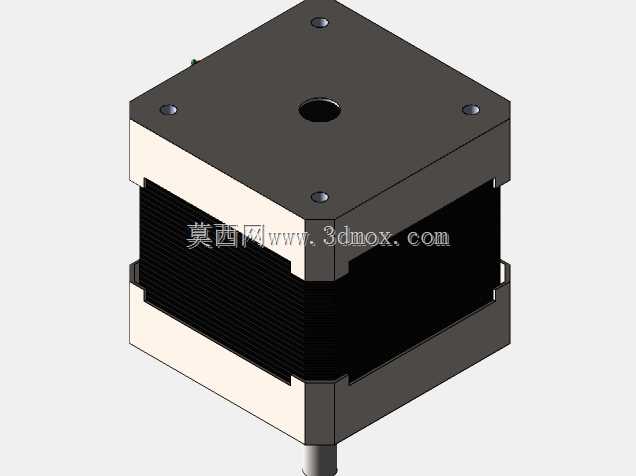

  机身部分的叠片定子结构在外观上还原了硅钢片叠压后的散热筋纹理,实际工况里步进电机低速运行时的发热主要通过定子外壳向安装板传导,所以建模时机身外壳和安装板接触的周边区域没有做多余的凸起特征,保证热量可以顺着金属安装板快速散出。机身四角的包边结构既做了定子叠片的轴向限位,也在外观上区分了黑色定子绕组和银色金属端盖的材质边界,后端的端盖预留了轴承室的安装空间,前后两端的轴承同轴度在装配层级里做了对齐约束,保证输出轴旋转时不会出现扫膛、卡滞的问题。

  从功能特性上看,这类混合式步进电机依靠脉冲信号完成角位移控制,每收到一个脉冲就转动固定步距角,不需要额外加装反馈编码器就能完成开环点位控制,成本远低于同扭矩等级的伺服电机,非常适合对位置重复精度要求在0.1毫米级别的轻载自动化场景。选型时工程师会先核对安装法兰的孔位是否和设备预留的安装窗口匹配,再根据负载需要的保持扭矩选对应机身长度的型号,最后核对输出轴长度是否适配所选的传动件:如果用同步带轮传动,轴伸长度要覆盖带轮轮毂宽度,保证锁紧螺丝完全压在轴的有效配合段;如果用联轴器连接滚珠丝杠,要保证联轴器端面和电机法兰面之间留出2到3毫米的间隙,避免运行时联轴器和法兰发生摩擦。

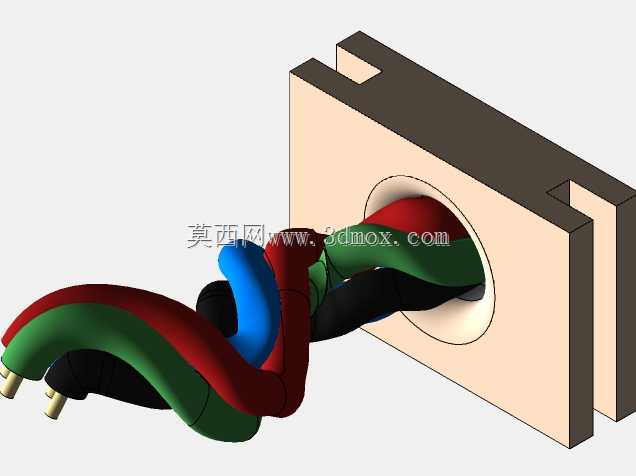

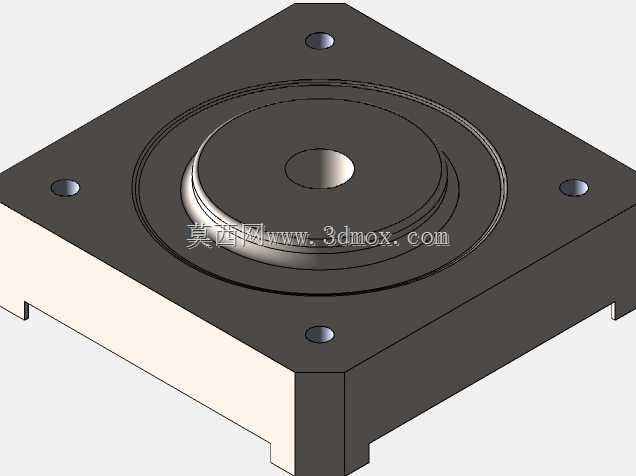

  建模过程中对出线口的细节也做了还原,侧向引出的线缆护套位置避开了底部安装螺丝的操作空间,实际装配时工人可以从侧面直接插拔电机引线,不用在电机和安装板之间预留多余的走线缝隙。很多新手做设备结构设计时容易忽略电机尾部的出线弯折半径,把电机紧贴设备内壁安装,导致线缆被过度弯折出现内部断线,这个模型里出线口的朝向和护套长度都给出了明确的几何参照,设计时可以直接参照模型尺寸预留线缆弯折的空间。另外电机前端盖的环形止口特征,在部分需要精准定位的设备里可以嵌入安装板的定位孔,让电机轴中心和设备传动孔的中心自动对齐,省去反复调整电机同轴度的工序,这个止口的直径和深度在模型里都有完整的几何表达,设计安装板时可以直接引用该尺寸做定位孔的配合公差。

  在不同应用场景里,这款电机的安装姿态没有严格限制,水平安装、垂直向上安装、垂直向下安装都可以正常运行,垂直安装时要注意输出轴搭配的传动件不要出现轴向窜动,避免轴向力直接压在电机内部轴承上,缩短轴承使用寿命。模型里定子部分的方形外廓尺寸也给散热风扇的加装预留了空间,如果设备长期在高转速、大细分驱动状态下运行,可以在电机侧面加装40毫米规格的散热风扇,风扇安装孔位刚好可以和电机机身的预留位置匹配,不用额外设计复杂的固定支架。
