圆柱滚子推力轴承精密结构

　　在重载旋转支撑场景里，轴向载荷的承载与定位一直是传动系统设计的核心难点，这类圆柱式推力轴承结构，正是为解决高轴向负荷下的旋转支承需求开发的核心机械零件。从实际装机工况来看，这类轴承广泛应用在机床主轴轴向定位端、重型减速机低速输出轴、起重设备回转支承副、液压设备柱塞支承位以及船舶传动系的轴向限位节点，设备运行过程中，轴系产生的单向或双向轴向冲击力会直接作用在轴承滚道面上，传统深沟球轴承在大轴向载荷下容易出现滚道点蚀、保持架变形的失效问题，而该款圆柱滚子结构通过线接触承载形式，大幅提升了轴向载荷的耐受上限，能够在中低速、高负载的连续运行工况下保持稳定的支承精度。

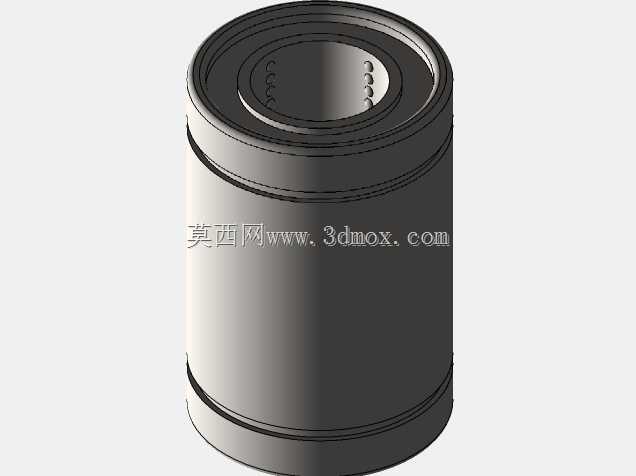

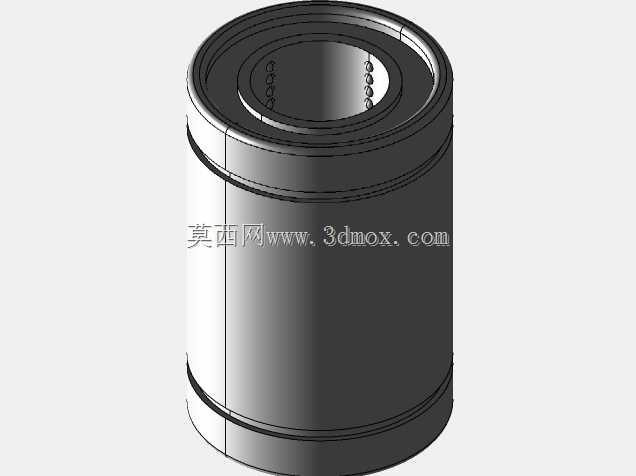

　　从结构设计思路拆解，整套轴承采用同轴套筒式布局，外层为淬硬处理的轴承外圈壳体，两端集成带挡边的滚道环，内部排布整列圆柱滚动体，滚动体之间由分段式保持架做等距分隔，避免滚子运转过程中出现相互摩擦、歪斜卡滞的问题。建模过程中首先确定轴系安装的核心配合基准：轴承内孔与转轴轴颈采用过渡配合，公差带选取k6等级，保证转轴运转时内圈与轴同步旋转，不会出现相对滑动蹭伤轴面；轴承外圆柱面与设备轴承座安装孔采用H7公差的间隙配合，方便装配时压入就位，同时预留微量的热膨胀补偿间隙，避免轴承运行升温后出现外圈胀死、运转阻力陡增的问题。

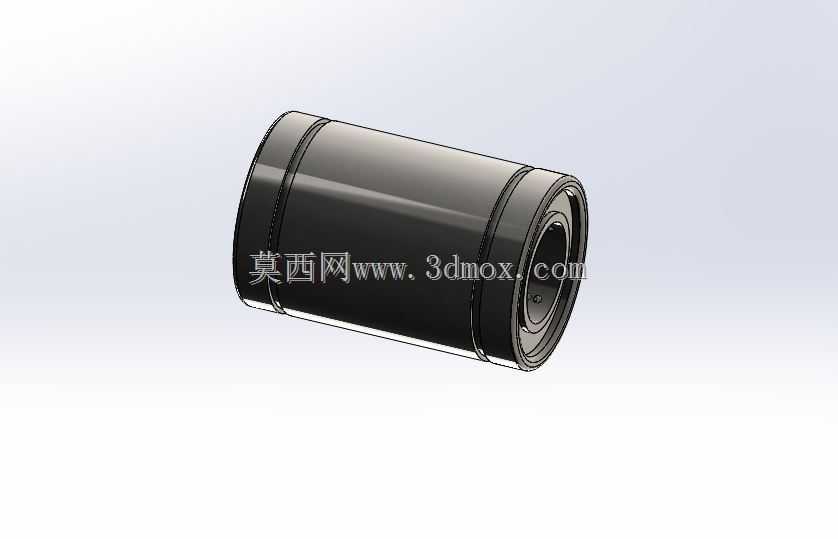

　　外形与安装边界层面，该轴承整体为规整圆柱形态，轴向总长度与外径的比例适配窄位安装空间，两端滚道挡边的高度经过校核，既能够对圆柱滚子形成可靠的轴向限位，防止滚子在运转中从滚道脱出，又不会和转轴的轴肩、轴承座端盖发生运动干涉。安装位的轴向预留尺寸需要在轴承总厚度基础上，两侧各留出0.5到1毫米的端盖压紧余量，端盖压紧力通过调整垫片厚度控制，不能过度压紧导致轴承轴向游隙完全消除，否则运行时滚动体滚道之间会出现剧烈摩擦升温，快速烧毁润滑脂。径向安装边界上，轴承座孔的同轴度公差需要控制在0.02毫米以内，若座孔与转轴不同轴，会导致滚子单侧受力，局部接触应力远超材料屈服极限，短时间内就会出现滚道剥落、滚子端面崩缺的失效。

　　功能特性上，这款推力支承结构的核心优势在于线接触承载的高刚性，相比同尺寸的球轴承，其轴向承载能力可以提升2到3倍，同时圆柱滚子的自转运动摩擦系数极低，在持续承受轴向顶紧力的状态下，依然可以保持灵活的相对旋转。润滑结构设计上，轴承两端的缝隙预留了润滑脂填充通道，装配时可以在滚道与滚子的间隙内填入足量的极压锂基脂，外层可以搭配接触式橡胶油封，阻挡车间内的粉尘、切削液、水汽进入轴承内部，避免杂质进入滚道后磨伤滚动体表面。在实际选型匹配时，设计人员需要先核算轴系的最大轴向工作载荷，叠加设备启停、换向时产生的1.5到2倍冲击载荷系数，再对照轴承的额定静载荷参数留足安全余量，同时校核极限转速，该类圆柱滚子推力轴承更适配中低速工况，若用于高转速场景，需要额外校核滚子的离心力，优化保持架的导向结构，避免高速下滚子歪斜打横。建模时所有配合面的倒角、退刀槽都按照机械加工工艺规范绘制，外圈端面的倒角取1×45度，既可以去除加工锐边，也能在压入轴承座时起到导向作用，避免装配时刮伤座孔内壁。
