3千瓦卧式三相异步电动马达结构

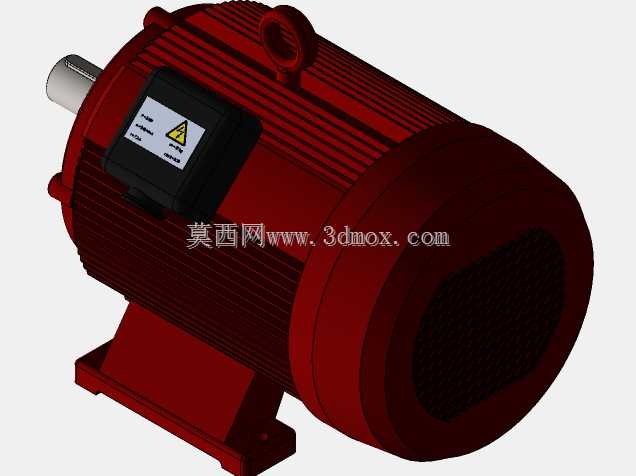

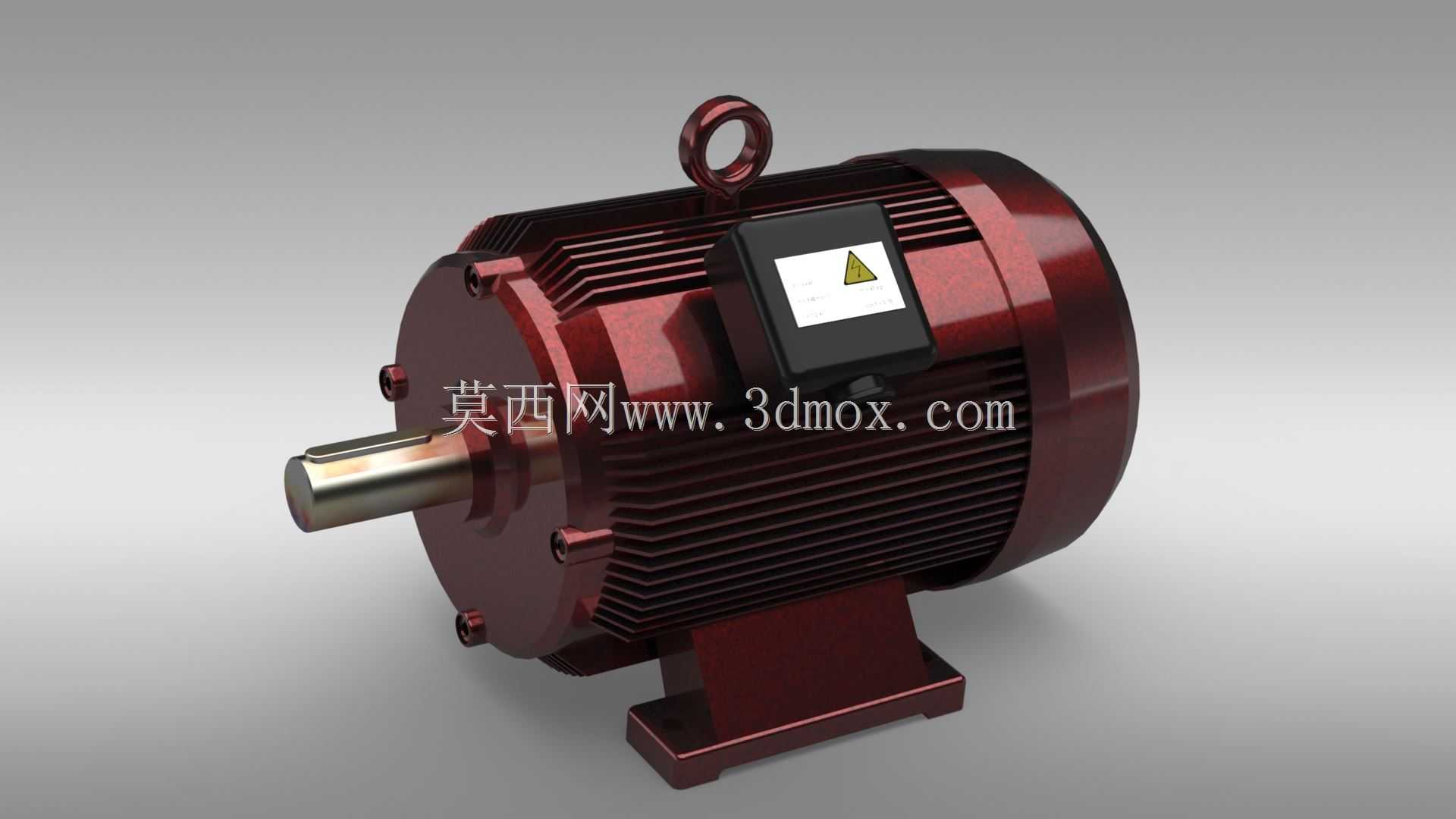

　　该电动马达属于中小型卧式工业动力装置，适用于常规机械设备中需要稳定旋转输出的传动场合。整机采用底脚安装形式，电机轴从前端盖中心伸出，轴端为圆柱形配合面，可通过联轴器、带轮、链轮或齿轮件与负载端连接，常见于输送线、风机、泵组、小型加工设备、农业机械及通用自动化工作站。模型对电机外壳、散热筋、端盖、接线盒、吊环、输出轴和底脚支座进行了完整表达，能够用于设备布局校核、安装空间确认、动力部件选型展示以及机械结构教学。

　　从实际用途看，这类电机的核心任务是把电能转换为机械能，为后端执行机构提供持续扭矩。卧式结构在车间设备中应用较多，原因在于底脚支撑稳定，轴向高度容易控制，检修时也便于拆卸端盖和转子组件。前端伸出轴承担扭矩传递，轴伸长度、直径和键槽位置在整机布置时需要重点核对；若与减速器直连，应保证电机轴与输入轴同轴度，避免联轴器偏载；若通过带传动连接，则要预留带轮装拆空间，并控制皮带张紧方向对底脚螺栓的影响。

　　外形设计上，机座外侧布置多道轴向散热筋，筋条沿筒体周向分布，增大壳体与空气的接触面积。电机运行时，内部铁芯和绕组产生的热量通过机壳向外散发，散热筋不仅提高换热面积，也增强筒体刚性，减少加工和装配过程中的变形。端盖通过螺栓与机座连接，承担轴承定位和转子支撑作用；前端盖围绕轴伸形成轴承室，后端盖封闭转子尾部，两者同轴精度直接影响轴承寿命、振动水平和噪声表现。底脚位于机座下方，带有安装孔和承托平面，安装时需要与设备底座或焊接机架贴合，若基础平面不平，强行紧固螺栓会造成机座变形，进而引起定子、转子间隙不均。

　　顶部吊环的设置体现了中小型电机在搬运和装配中的工程需求。3千瓦级电机虽然重量不算极大，但在产线安装、维修更换或整机吊装时，吊环可提供可靠起吊点，避免直接捆绑接线盒或轴伸部位。接线盒布置在机座侧面偏上位置，盒体带有警示标识，内部用于接入三相电源和保护接地。三维布局时，接线盒位置需要与设备走线槽、检修门和防护罩保持距离，盒盖应能顺利开启，电缆弯曲半径不能过小；若电机安装在狭窄机架内，还应确认接线方向是否需要旋转调整，以免现场布线干涉。

　　建模思路围绕电机真实装配关系展开。主体机筒采用近似圆柱壳体，外部散热筋通过规律阵列形成；前后端盖与机筒分件表达，螺栓位置沿圆周均布，便于展示端盖紧固方式。输出轴从前端盖穿出，轴肩、轴伸和中心轴线明确，能够作为传动件装配基准。底脚支座与机座下部相连，安装孔中心距、底脚宽度和轴高是设备设计中的关键边界条件。轴高决定输出轴中心线相对于安装面的高度，在与减速器、泵体或辊筒对接时，该尺寸会影响整机底座高度和垫块设计；底脚孔距则决定机架上螺栓孔的开孔位置，若孔位偏差过大，现场会出现无法穿栓或强制拉装的问题。

　　在设备总体布置中，电机后方需要留出散热和维护空间，不能紧贴墙板或其他热源；侧向应保留接线盒操作距离，前端轴伸处要考虑联轴器护罩或皮带护罩的安装范围。若电机用于粉尘较多的环境，散热筋表面容易积灰，周围应留出清扫空间；若用于泵组或潮湿区域，则底座高度、排水方向和电缆入口位置都需要在结构设计阶段提前考虑。对于三维设计人员，该模型可作为动力源占位件放入装配体，校核轴端连接、底脚固定、吊装空间和电气走线；对于选型人员，则可通过外观结构理解卧式异步电机在通用机械中的安装逻辑和边界约束。

　　整体结构简洁但功能分区明确：机座负责容纳定子和散热，端盖负责转子支承，轴伸负责动力输出，接线盒负责电源引入，吊环负责搬运，底脚负责固定。各部件之间的位置关系符合工业电机常见布置方式，能够较真实地反映3千瓦级卧式电动马达在机械设备中的装配状态。
