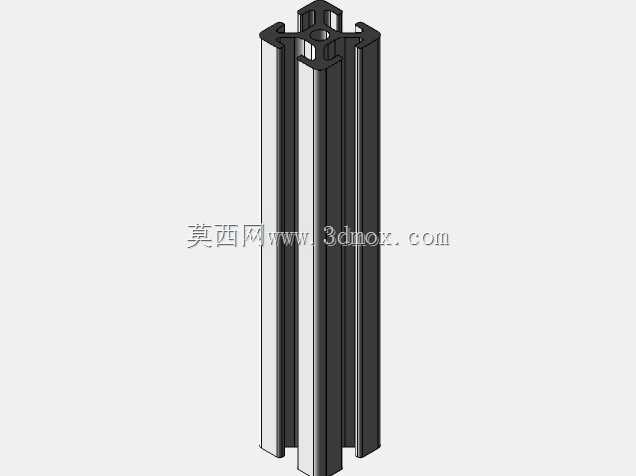

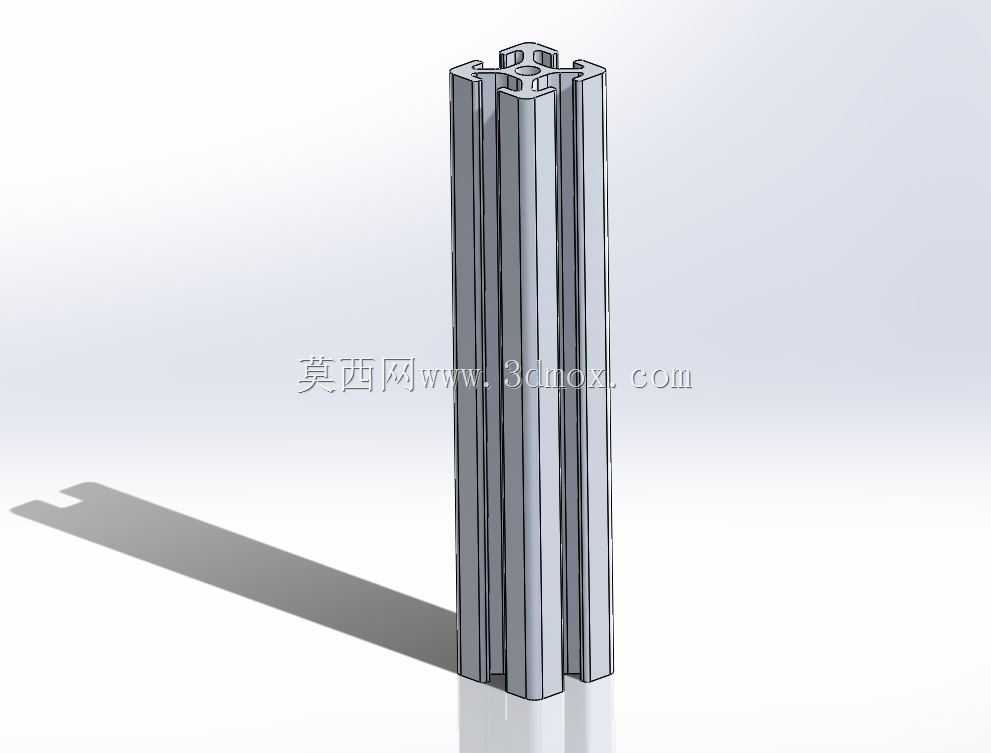

欧标20系列槽6工业铝合金挤压型材

　　自身挠度可以控制在设备允许的形变范围内；如果作为竖直立柱使用，在桌面设备高度300-600mm的区间内，搭配角件或者内置连接件锁紧后，足以承受顶部安装的小型相机、扫码枪或者指示操作面板的载荷，不会出现明显的晃动偏移。型材的截面内部设计了十字交错的加强筋结构，这也是挤压铝型材区别于普通方管的核心特征：中空的腔体在保证整体轻量化的同时，通过多道纵向筋板把截面的惯性矩分配到X、Y两个受力方向，不管是承受水平方向的推拉载荷，还是竖直方向的压重，都能避免薄壁管材容易出现的局部凹陷变形。四条通长的T型槽是整个型材功能拓展的核心，槽道沿型材全长贯通，不需要在型材表面额外钻孔攻丝，装配时只需要把对应规格的T型螺栓从槽端滑入，或者把弹片螺母、在非标自动化产线的框架搭建环节里，最先敲定的往往不是执行端模组，而是作为整套设备受力基底的铝型材选型。这款截面规格对应AP20的20系列铝型材，是桌面级小型工作站、3D打印机龙门骨架、检测仪器外框以及轻工装配工位里出镜率极高的基础构件，它的截面外轮廓控制在20mm见方，四条棱边均预留标准T型槽，槽口宽度适配6mm规格的T型螺栓与滑块螺母，整套型材的挤压成型逻辑完全围绕快速拼装、免焊接、可反复拆装的现场需求展开。从实际装机的受力边界来看，20×20mm的截面尺寸决定了它的适用跨度：单根型材作为水平横梁使用时，无中间支撑的有效跨度通常控制在400mm以内，承载轻量传感器、气动阀岛或者小型直线导轨时，

　　滑块螺母预先卡入槽位，就可以在任意轴向位置固定外部附件。现场改型的时候，只需要松开紧固件就可以调整安装位置，不需要像焊接钢结构那样切割返工，这对于小批量定制的实验设备、教学实训台来说，能大幅缩短搭建周期，后期产线调整工位布局时，拆解下来的型材还可以重复利用，几乎不会产生加工废料。从安装配合的细节来看，这款型材的端面可以直接搭配20系列的端面连接板，多根型材垂直拼接时，常用的连接方式分为两类：一类是外置的压铸铝角件，角件两面分别贴紧两根型材的槽面，通过螺栓锁紧，装拆效率高，适合外框的快速搭建；另一类是内置的口哨螺母或者弹性锚式连接件，连接件隐藏在型材腔体内部，外表面没有突出的角件，外观更整洁，适合对防护外罩平整度有要求的检测设备。

　　型材的槽口还可以直接嵌入有机玻璃、亚克力板或者钣金防护门，板材边缘卡入槽道后配合密封条或者压条固定，不需要额外做门框焊接，就能快速组成设备的安全防护围挡。在实际的3D建模过程中，这类型材的建模重点首先是截面草图的精准度：T型槽的槽口宽度、槽底圆弧、内部加强筋的壁厚都要和实际挤压公差匹配，很多新手建模时容易忽略槽道的拔模斜度和挤压工艺的圆角特征，做出来的模型在装配螺栓时会出现干涉，或者3D打印验证时槽位卡不进紧固件。沿截面拉伸生成实体后，不需要额外做复杂的切除特征，只需要在对应安装位置预留好连接件的装配空间即可，因为型材本身是通长等截面构件，工程出图时通常只需要标注截面规格、下料长度、端面切割方式，两端一般采用90度直切，

　　特殊斜撑位置才会做45度切角拼接。这类型材的表面通常做阳极氧化处理，氧化层厚度在10微米左右，表面哑光银白的质感既可以避免日常使用中氧化发黑，也能在车间环境里抵抗少量切削液、水汽的腐蚀，不需要额外做喷漆防腐。和传统的碳钢方管焊接框架对比，同体积下铝合金的密度只有钢的三分之一左右，整台桌面设备的框架重量可以控制在几公斤，单人就能完成搬移和组装，非常适合实验室、小批量试制车间的灵活部署需求。在选型搭配的时候，20规格的型材通常不会用于重载输送线或者大型机架的主承重梁，它的定位就是轻载、高精度、快装的场景：比如小型皮带输送机的侧边框架、视觉检测工位的相机支架、电子元件装配的工作台台面框架、教学用气动实训台的基底，都能看到这类小截面铝型材的应用。建模时还需要注意型材的长度方向可以根据实际需求参数化驱动，修改拉伸长度就能生成不同下料尺寸的构件，装配时把型材的端面和连接角件的贴合面设置重合约束，T型槽的中心线和螺栓的同轴约束对应好，整套机架的虚拟装配就可以完全模拟现场拼装的逻辑，提前排查不同构件之间的槽位对齐问题，避免现场下料后出现孔位错位、连接件装不上的返工问题。
