立式双面织物砂光整理设备结构

　　该设备面向合成纤维织物、棉织物以及含弹性纤维面料的后整理工序，核心任务是在连续走布过程中完成砂磨、起绒、磨毛和表面触感调整。产线布置时，设备通常位于印染、定型或验布工序之间，布料经前置张力控制后进入主机，在多组砂辊与导向辊之间形成稳定包角，砂磨后的织物再由后部牵引机构送出。与单纯卧式磨毛单元相比，立式结构把走布路径、砂辊排布、除尘接口和电气柜体集中在同一机架内，车间占地更紧凑，也便于操作人员从正面观察布面状态、调整砂辊压力和处理穿布异常。

　　从实际用途看，设备重点解决织物表面纤维的受控起绒问题。合成纤维面料经过砂磨后，可以获得更柔和的手感、更均匀的绒面以及更稳定的外观；棉类织物则可通过不同砂辊转速、接触压力和布速组合，实现桃皮绒、仿麂皮、短绒或轻微磨毛效果。设备配置六根砂光辊，辊组沿织物走行方向依次布置，每根辊可根据工艺需要参与或退出工作。多辊串联的价值不在于简单重复磨削，而在于将粗磨、细磨和表面修整分散到不同工位完成：前道辊负责打开布面纤维，后道辊降低绒面不均和条痕风险，最终使布面在幅宽方向保持一致的摩擦痕迹。

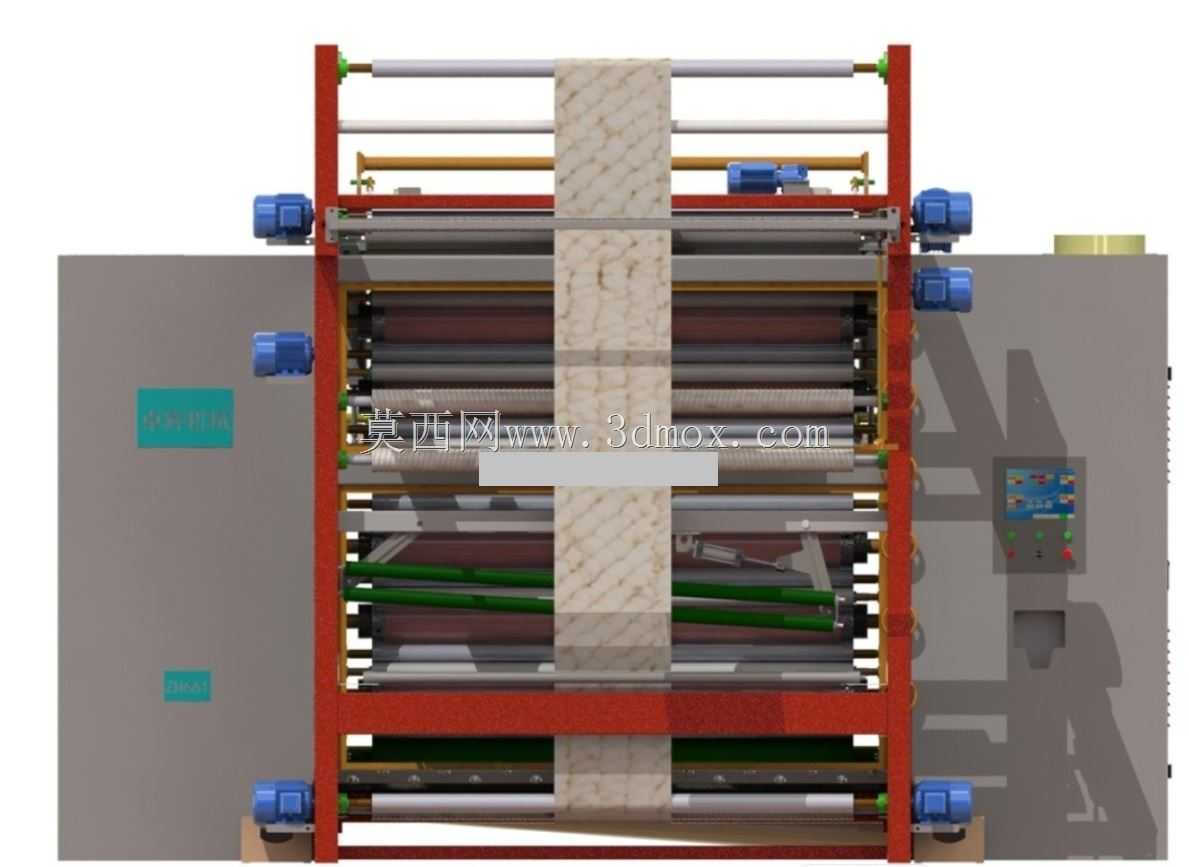

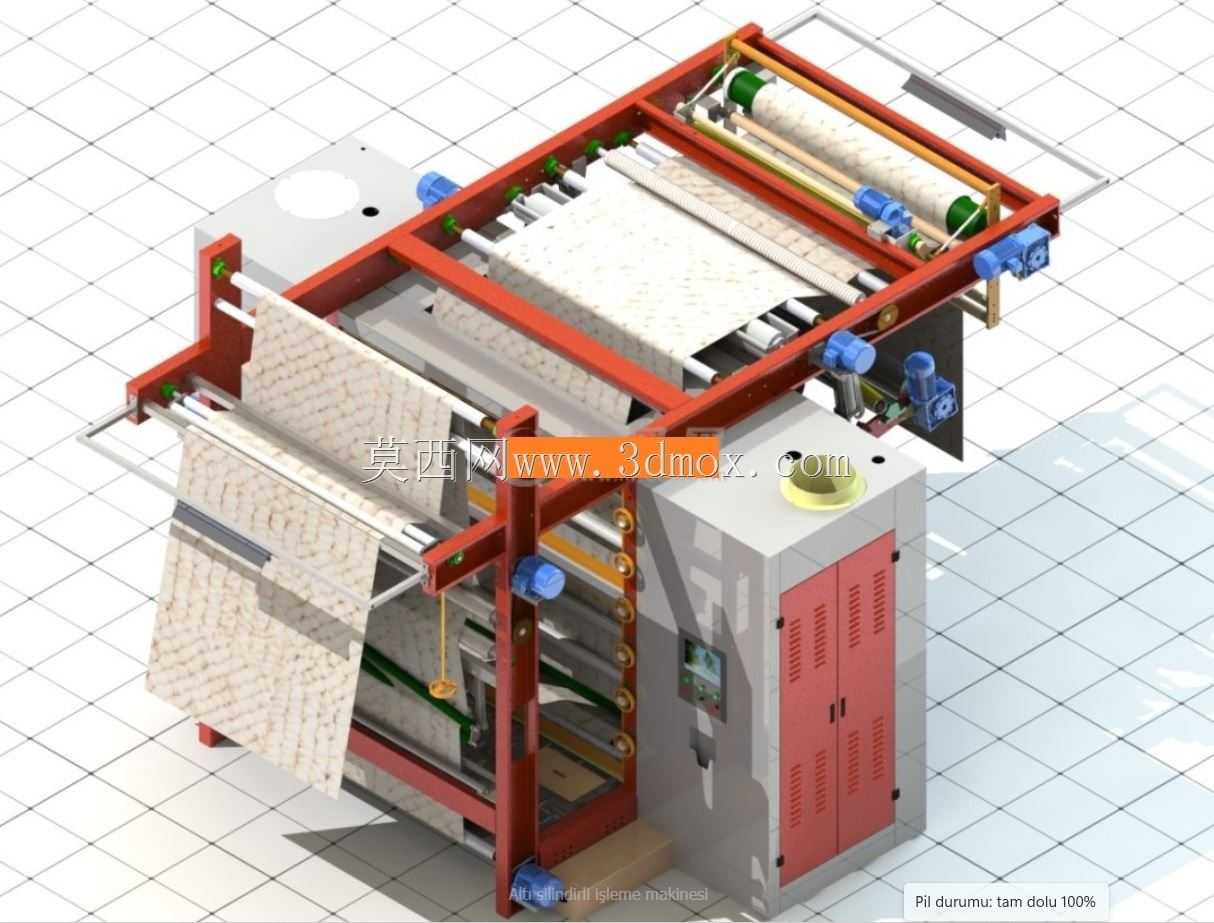

　　结构设计上，主机采用红色焊接框架作为主要承力骨架，框架内部预留辊筒安装、轴承座调节、传动避让和维护空间。砂辊区域布置有蓝色调节组件，用于支撑辊筒位置、张紧或压靠关系的微调；导向辊与扩幅辊配合控制布料走向，避免织物在进入砂磨区前出现褶皱、跑偏或边部松弛。设备下部设置灰色柜体和红色检修门，内部可容纳驱动、电气控制及相关辅助元件，柜体外侧保留操作界面位置，便于在设备运行时设置速度、观察状态和执行启停。

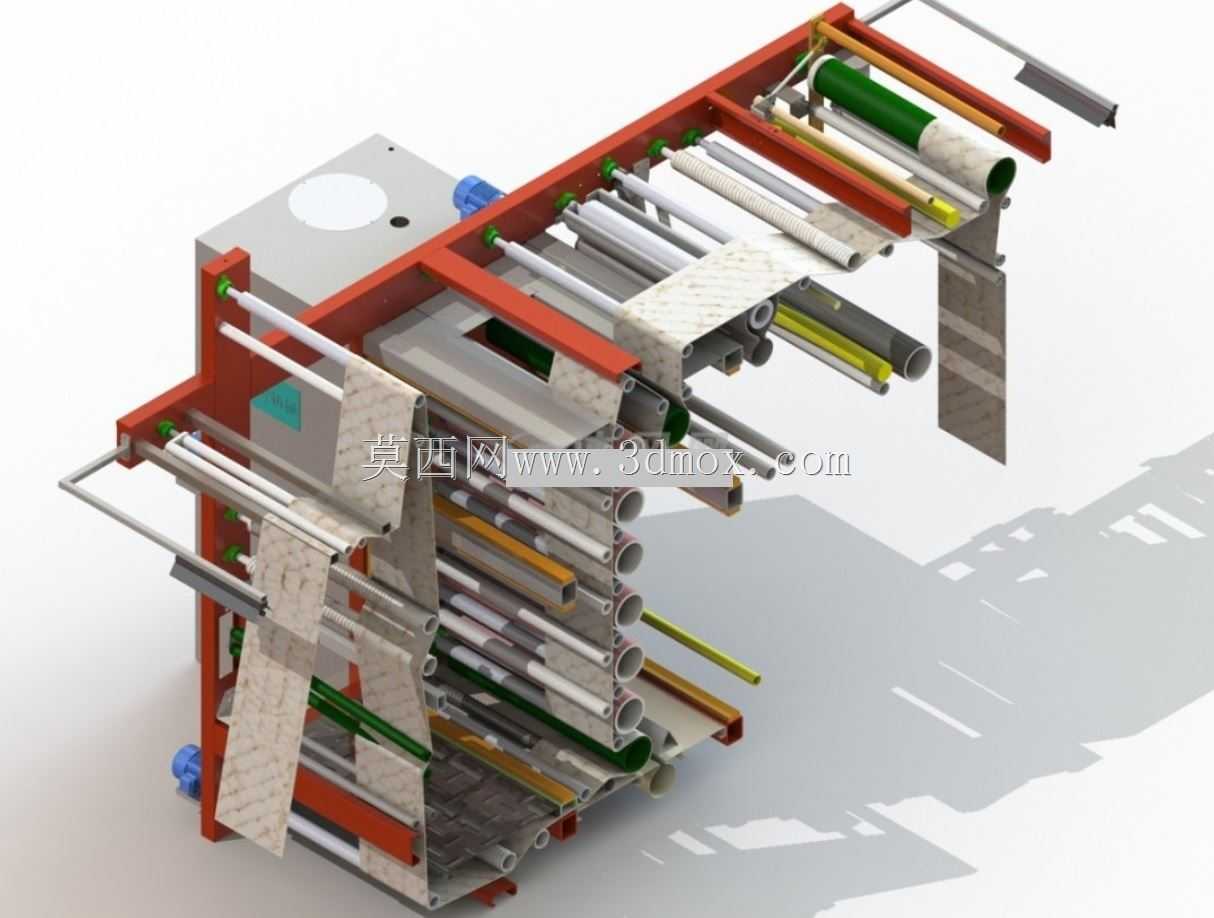

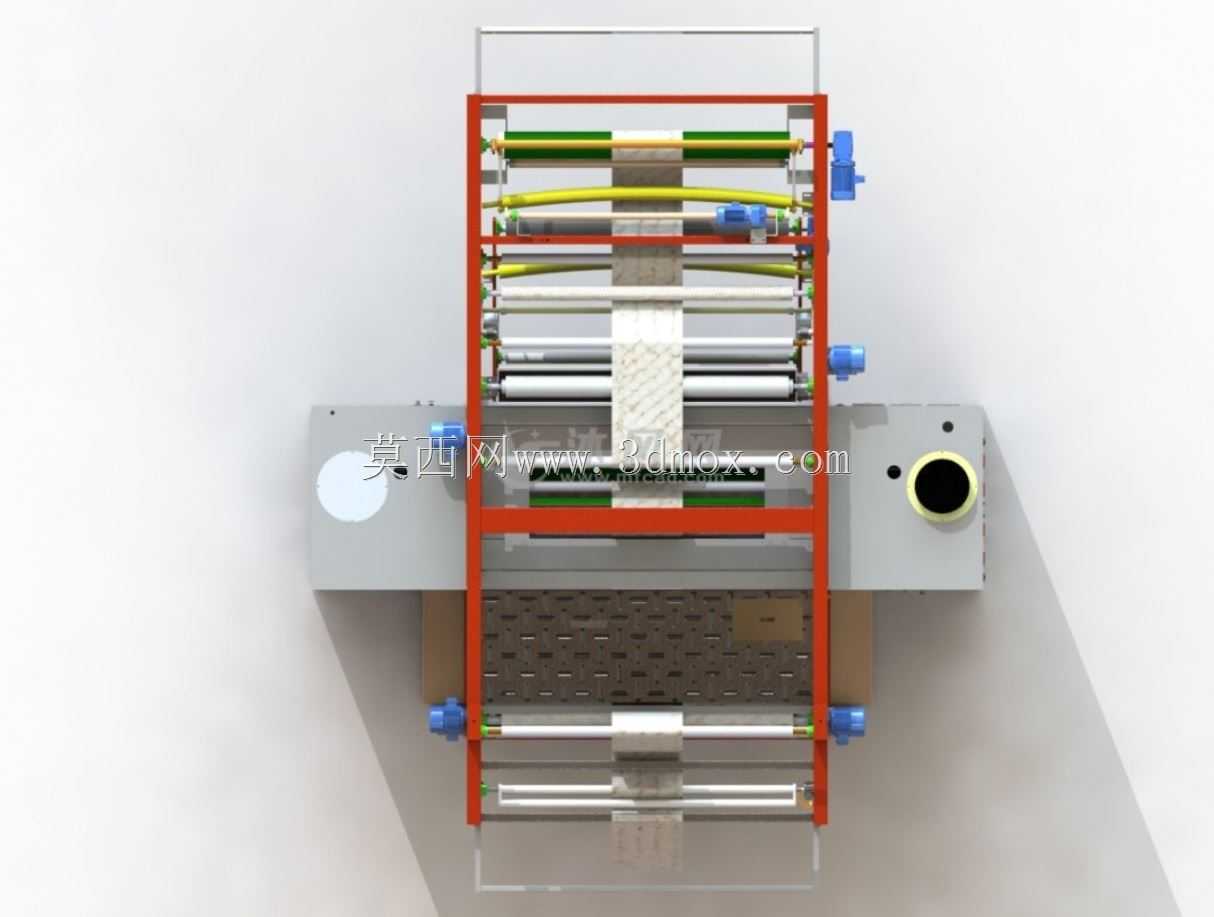

　　走布路径是这类设备建模和选型时最需要关注的部分。织物从一侧进入后，经过多根辊筒换向，在砂辊表面形成足够包角，再由牵引系统维持恒定张力。若包角过小，砂磨作用不稳定，布面容易出现轻重不一；若张力过大，则可能造成拉伸变形、边部紧或弹性回复不良。模型中辊系层次清晰，能够直观看到布料在机架内的上下折返关系，适合用于检查干涉、规划防护门位置、确认换辊空间以及校核操作人员穿布路线。

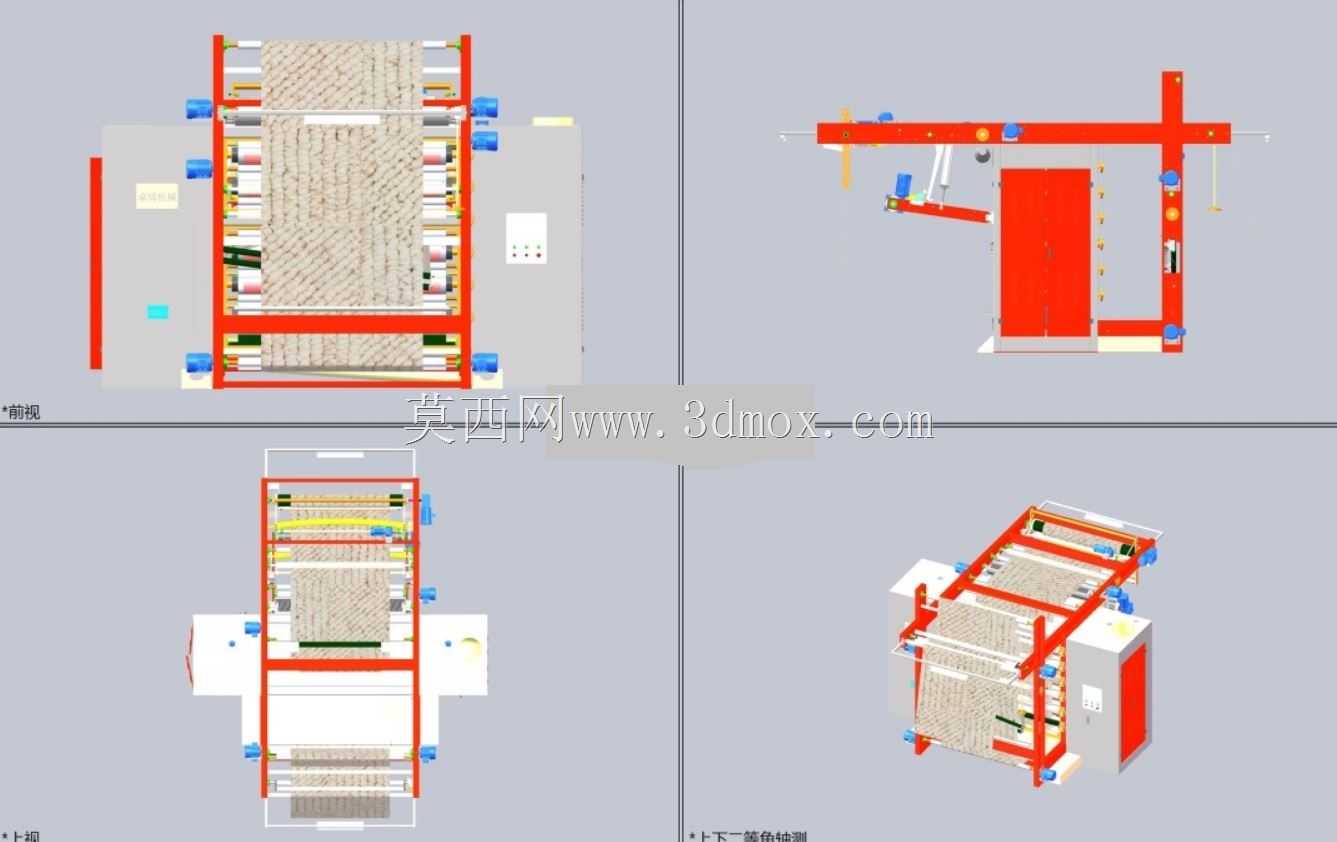

　　外形与安装边界方面，设备主体呈长方体立式布局，宽度方向需要容纳织物幅宽、辊筒轴承座、传动件和侧边调节机构；高度方向由多段走布辊和砂辊堆叠决定，顶部应预留吊装和检修空间；深度方向则要保证前侧操作、后侧维护以及除尘管道连接。安装时不仅要核对设备底脚占地，还要在两侧留出布卷、导布架和接布平台位置，在砂辊附近设置吸尘或排尘接口。设备运行速度与砂辊转速、织物材质、磨料目数和目标绒面效果相关，建模时应把机架、辊筒、柜门、调节机构、电机安装位和走布空间作为整体校核，而不是单独摆放零件。

　　从三维结构角度看，该模型完整呈现了纺织后整理设备中机械框架、辊系排布、柜体封装和布料路径的组合关系，可用于方案评审、布局沟通、维护空间分析以及非标磨毛设备的结构参考。
