HC-SR04超声波测距传感器结构设计

项目分类:传感器 发布时间:2022-05-30 ID:637569
  • HC-SR04超声波测距传感器结构设计
  • HC-SR04超声波测距传感器结构设计

  做嵌入式项目和小型自动化装置的结构设计时,HC-SR04这类超声波测距模块几乎是绕不开的常用部件,很多刚接触硬件结构设计的工程师容易忽略这类模块的安装边界,导致后期整机装配时出现探测盲区、安装干涉或者信号受遮挡的问题,这个三维模型完整还原了模块的实际结构细节,能直接用于整机装配的干涉检查、安装位预留设计。

  从实际应用场景来看,这类模块的使用覆盖面非常广,小型智能小车的避障结构里,它会被安装在车体前端的预留安装位,需要和外壳的探测开孔精准对齐,两个超声换能器的中心轴线不能被外壳筋位遮挡,否则会出现近距离测距跳变的问题;在自动感应类装置比如非接触式液位检测、物料到位检测的结构里,模块的安装面需要和被测面保持平行,倾斜角度超过15度时回波信号强度会衰减30%以上,很容易出现检测丢数的情况;甚至在一些创客类的互动装置、人流量统计的简易设备里,也会用到这类模块做存在性检测,这时候安装位的尺寸预留就直接决定了外壳的开模成本。

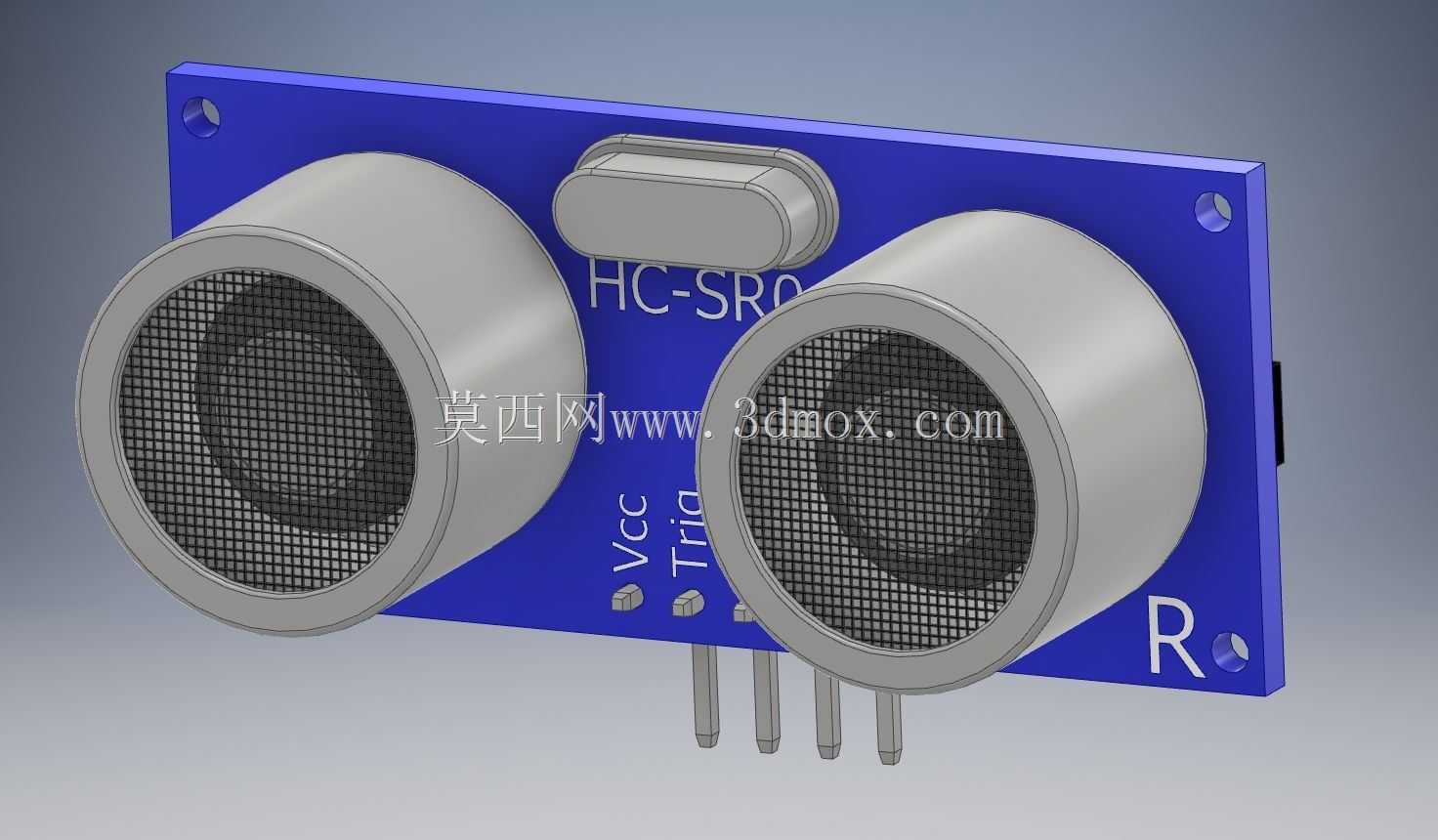

  从功能特性对应的结构设计来看,这个模块的核心探测部件是两个圆柱形的超声换能器,一个负责发射40kHz的超声波脉冲,一个负责接收反射回来的回波,电路板上的排针是供电、触发、回波信号的连接接口,四个直插排针的间距是标准2.54mm,和通用面包板、杜邦线的规格完全匹配,做结构设计时排针下方需要预留至少8mm的操作空间,方便插接线束,避免和下方的安装板、走线槽产生干涉。电路板上的接插件、贴片元件的高度都在模型里做了还原,做外壳设计时不需要额外预留元件高度余量,直接按照模型的外轮廓做避让即可。

  设计思路上,这类通用模块采用的是开放式PCB加换能器直装的结构,没有额外的金属屏蔽壳,所以在整机结构设计时,如果周边有电机、继电器这类强电磁干扰源,需要在模块和干扰源之间预留屏蔽层的安装空间,模型里PCB的厚度是标准1.6mm,四个安装孔的位置是对称分布在PCB的四个角,孔径适配M2的自攻螺丝或者铜柱固定,安装时PCB和安装基准面之间建议预留1-2mm的间隙,避免背面的焊点接触金属安装板造成短路。两个换能器突出PCB板面的高度是一致的,做面板开孔设计时,开孔直径需要比换能器外径大0.5-1mm,方便装配时调整对齐,开孔的中心距要和模型里两个换能器的中心距完全一致,避免装配时换能器被面板挤压造成角度偏移。

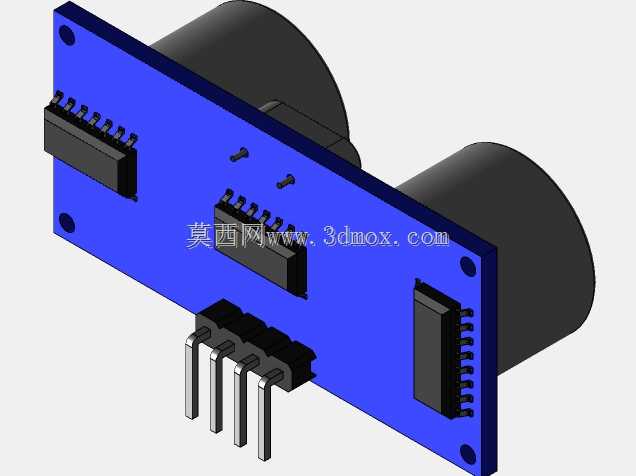

  外形尺寸与安装边界方面,整个模块的PCB是矩形结构,长度方向两个换能器的外边缘是整个模块的最大宽度方向尺寸,安装时左右两侧不能有高于换能器端面的遮挡结构,否则会造成超声波的旁瓣反射,导致近距离测距数据失真。模块的探测端面到排针末端的总长度是固定的,做堆叠式安装设计时,排针下方的堆叠高度不能超过排针的有效插合长度,避免接触不良。换能器的有效探测角度是水平和垂直方向各15度左右,在这个角度范围内不能有固定结构、外壳筋位的遮挡,模型里可以直接提取探测角度的包络范围,用来检查整机结构里是否存在遮挡风险。很多工程师在做结构设计时只关注PCB的平面尺寸,忽略了换能器的突出高度和探测角度范围,导致样机装配后测距性能达不到设计要求,需要反复修改外壳结构,借助这个精准的三维模型,在设计阶段就能完成所有安装边界、干涉检查、探测范围的验证,减少后期样机迭代的次数。另外模块背面的贴片元件高度都不超过2mm,在做紧贴安装的结构设计时,只要避开焊点位置,就可以直接贴装在绝缘安装面上,不需要额外做避位凹槽,能有效压缩整机的安装空间。
