直插式整流开关二极管三维结构模型

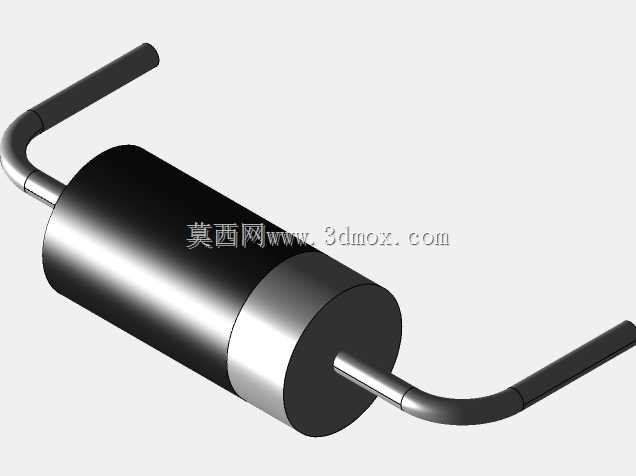

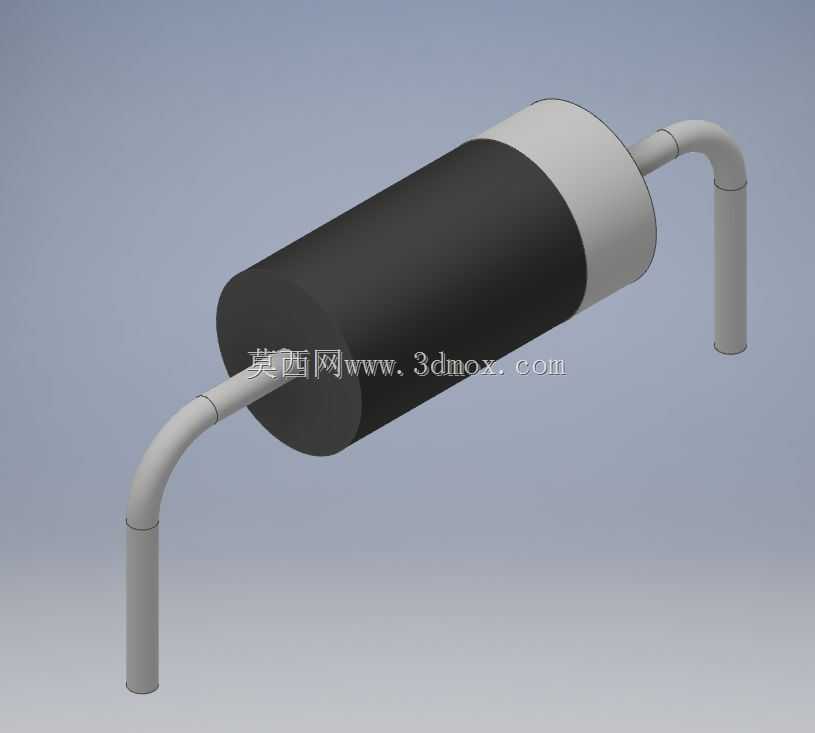

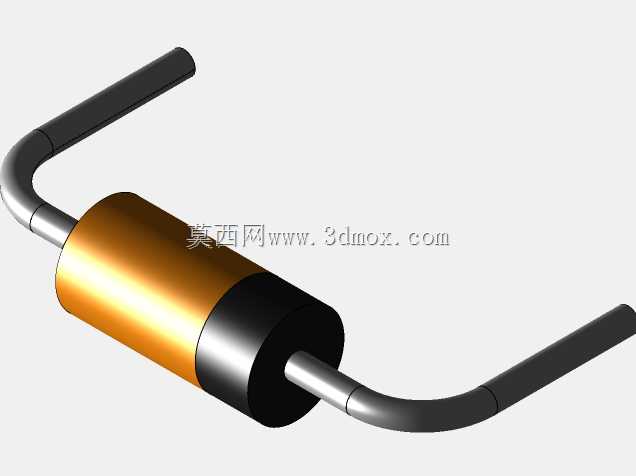

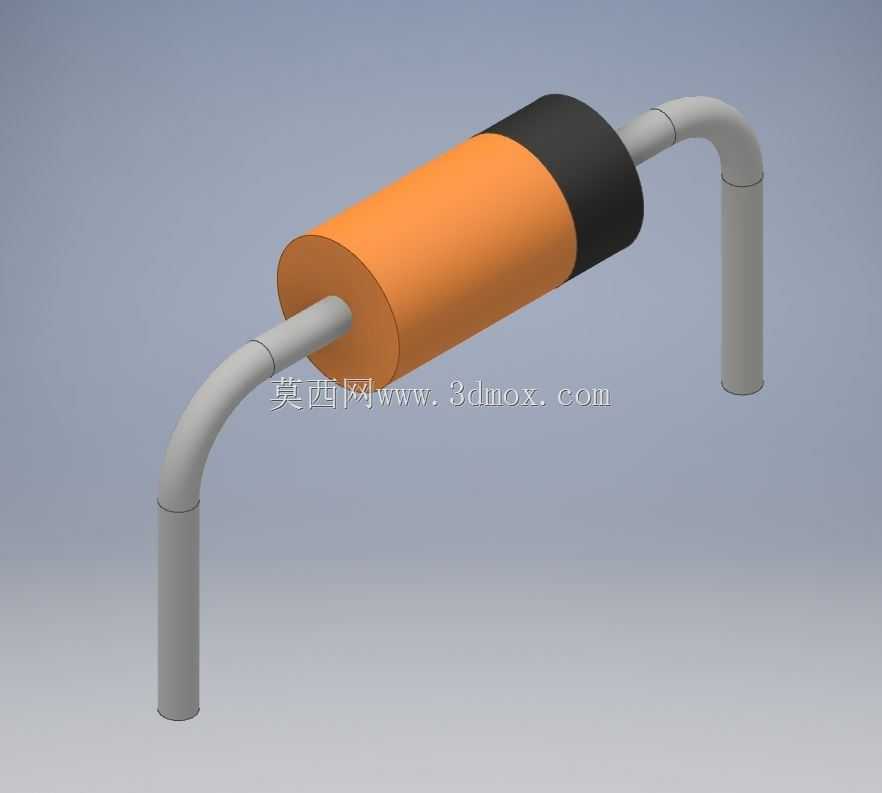

　　在消费电子、通讯终端、工业控制板卡的量产设计环节，直插封装的二极管是板级电路里最常见的被动半导体器件之一，本次构建的三维模型完整还原了轴向引线式玻封/塑封二极管的实体结构，覆盖1N4001整流管与1N4148开关管两类通用直插二极管的通用外形特征，可直接用于PCB布局的干涉校验、整机装配的空间校核、产品BOM的可视化展示环节。从实际电路应用场景来看，1N4001系列作为低频整流器件，主要承担电源输入端的工频整流、反接保护、续流泄放功能，常见于适配器、低压供电回路、继电器驱动电路中，其额定正向电流1A、反向耐压50V的参数特性，决定了它在小功率供电场景的通用性；而1N4148作为高速开关二极管，更多用于信号回路的检波、限幅、高速开关、

　　小电流续流场景，在通讯接口电路、数字逻辑板、高频信号通路中应用极广，两类器件虽然电参数差异明显，但均采用DO-35轴向直插封装形式，外形结构具备高度一致性，建模时统一按照通用封装尺寸做参数化构建，可通过调整本体长度、直径、引线线径快速适配不同厂商的同封装器件尺寸偏差。建模过程中首先确定封装的核心安装边界：轴向引线的线径统一取0.6mm，这是行业内DO-35封装的通用引线规格，引线伸出本体的长度按照手工焊接与波峰焊的通用工艺要求设置，本体两端的金属帽封接位置做了台阶过渡还原，避免了圆柱本体直接接引线的简化建模误差，引线的弯折位置按照PCB板上常规的成型要求做了90度弯脚处理，弯角处保留了工艺圆角，还原实际生产中引线成型的真实形态，

　　不会出现直角弯折的不符合工艺的结构。在结构细节处理上，本体部分区分了黑色环氧/玻封主体与两端金属镀锡帽的材质分界，金属帽与本体的配合段做了微小的过盈配合台阶，还原真实器件的封装压接结构，引线表面做了哑光镀锡的质感区分，与黑色本体形成明确的材质差异，方便在装配仿真中快速识别器件边界。从安装适配的角度，模型的引脚间距可根据实际PCB的焊盘孔位灵活调整，弯脚后的引脚伸出长度预留了2.5mm的板下焊接余量，符合波峰焊工艺对引脚伸出长度的要求，不会出现引脚过短无法焊接、过长导致焊盘连锡的设计问题。在整机结构校验场景中，该模型可直接导入整机装配文件，校验二极管本体与周边电容、电阻、接插件等元件的安全间隙，尤其是在高密度插装板卡的布局中，

　　轴向元件的本体高度、引线弯折后的横向占用空间，往往是导致装配干涉的重灾区，精准的三维模型可在设计阶段提前规避这类问题，减少打样后的改板次数。不同于简化的方块式元件模型，本次建模还原了器件的真实外形比例，本体直径取1.8mm到2.2mm的通用尺寸区间，本体长度取4mm的标准长度，完全符合JEDEC对DO-35封装的尺寸规范，不管是用于教学演示中的元件识别、工艺文件中的装配示意图制作，还是用于虚拟仿真中的板卡装配动画制作，都能满足精度要求。在设计思路上，没有刻意追求单个厂商的特定尺寸偏差，而是提取了同封装器件的通用结构特征，保证模型的通用性，避免因为特定厂商的尺寸差异导致模型适配性差的问题，引线部分做了可参数化调整的结构，使用者可根据实际选用的器件规格，快速修改引线长度、弯折角度、线径等参数，无需重新构建整体模型。对于结构设计工程师而言，在做整机内部的布线空间规划时，直插二极管的本体高度、引线弯折后的突出范围，是计算板卡上方安全间隙的重要参考，尤其是在带屏蔽罩、上下双层板叠装的产品结构中，元件的实际高度直接决定了屏蔽罩的内凹深度、板间支撑柱的高度设置，精准的元件模型可有效提升结构设计的一次成功率，减少后期样机装配时的元件顶壳、板间干涉等问题。
