DHT22集成式温湿度传感元件结构设计

　　在民用与工业环境参数采集场景中，温湿度是最基础也最核心的监测指标，小到家用恒温恒湿设备、智能家居中控节点，大到农业大棚环境调控、工业仓储温湿度管控、通信基站机房环境监测，都需要稳定可靠的温湿度采集元件作为感知前端。DHT22（即AM2302）作为应用范围极广的数字式温湿度复合传感器，其结构设计直接决定了元件的安装适配性、环境耐受能力与长期运行稳定性，本次建模完整还原了该传感元件的全部结构细节，可直接用于各类设备的结构装配校验、PCB布局适配与整机结构干涉检查。

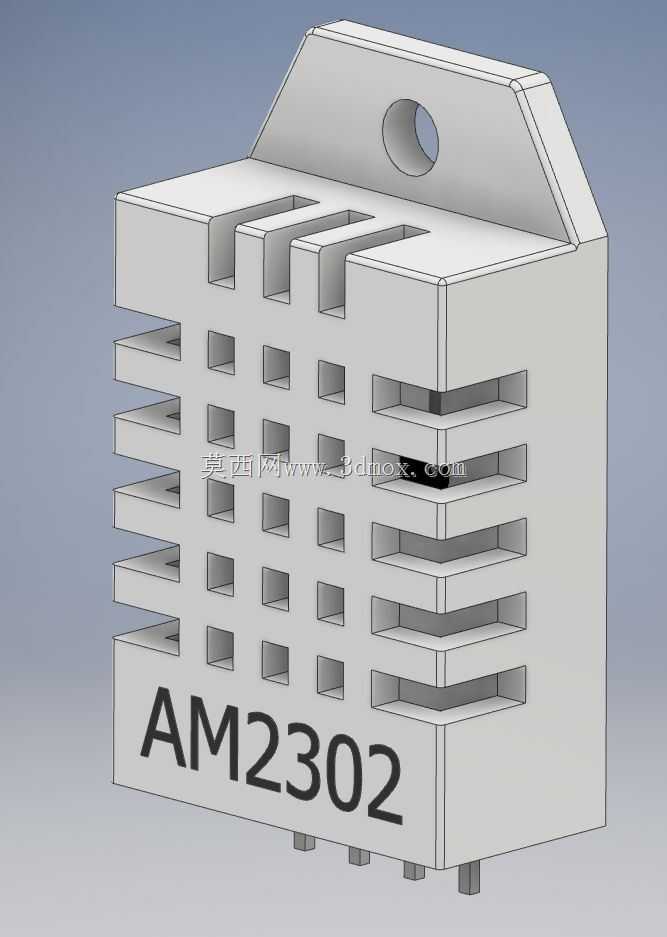

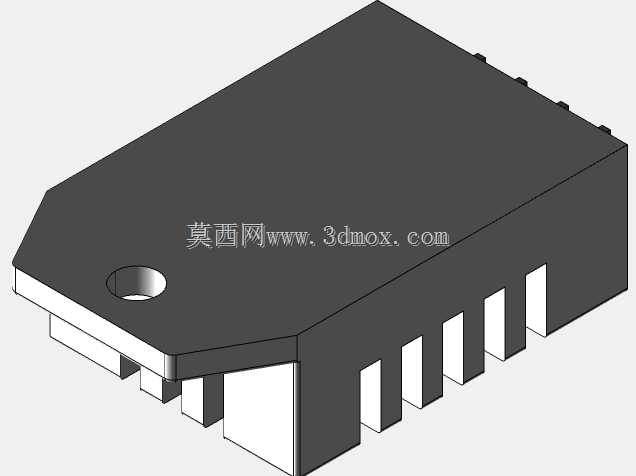

　　从实际使用场景出发，这类传感器通常需要直接暴露在待测空气环境中才能保证采集精度，因此外壳的通风结构设计是核心要点之一。模型完整还原了外壳正面与侧面的矩阵式通风栅格结构，栅格的开孔尺寸、排布间距完全匹配实物参数，既能够保证空气在传感核心区域形成顺畅的流通路径，避免外壳遮挡导致的温湿度采集滞后、数值偏差问题，又能通过栅格的筋位结构阻挡大粒径灰尘、液态水溅直接接触内部传感芯片，提升元件在复杂工况下的使用寿命。外壳顶部设计的带安装孔的固定耳，是结构设计中需要重点关注的安装边界，该安装孔的孔径、固定耳的厚度、孔中心到外壳底面的定位尺寸都严格按照实物测绘参数还原，在做整机结构设计时，可以直接通过该孔位使用M3规格螺丝将传感器固定在设备内壁、安装支架上，无需额外设计转接固定结构，能够有效减少装配环节的零件数量，降低整机装配复杂度。

　　从产品功能特性来看，该传感器采用电容式感湿元件与NTC测温元件集成的方案，所有信号调理电路都集成在外壳内部，对外仅保留单总线通信引脚，因此模型底部的引脚排布、引脚伸出长度、引脚间距都严格按照实际封装尺寸还原，在做PCB Layout设计时，可以直接调用该模型进行引脚对位，避免出现封装尺寸不匹配导致的焊接错位、引脚干涉问题。外壳表面的AM2302标识位置、字符凹陷深度也在模型中做了准确还原，能够满足产品渲染、装配示意等场景的使用需求。

　　在建模过程中，首先对实物进行了全尺寸测绘，确定了外壳的整体长宽高参数，外壳主体采用阻燃ABS材质的注塑结构，建模时还原了注塑件的拔模斜度、壳体壁厚、筋位加强结构，外壳上下盖的卡扣配合位置也做了精准还原，能够直观展示壳体的装配关系。通风栅格部分采用阵列特征完成建模，保证所有栅格的尺寸一致性，避免手动建模导致的尺寸偏差影响空气流通仿真的准确性。顶部安装耳的位置做了圆角过渡处理，还原了实物的应力释放结构，避免安装时螺丝锁紧力过大导致固定耳开裂的问题。底部引脚部分区分了金属引脚与塑料基座的结构，能够清晰展示引脚的固定方式，在做焊接工艺模拟时可以直接参考该结构设置焊盘尺寸与钢网开孔参数。

　　从安装边界来看，该传感器的安装空间需要预留足够的通风间隙，不能将传感器紧贴在发热元件表面，也不能将通风栅格完全遮挡，模型的整体外轮廓尺寸准确，在做整机结构布局时，可以直接将模型导入装配体中进行空间校验，确定传感器与周边PCB、结构件、发热元件的安全距离，避免出现安装空间不足、通风不畅导致的测量误差问题。对于需要在高湿、多尘场景下使用的设备，也可以基于该模型设计配套的防护滤罩，通过模型的配合尺寸校验滤罩与传感器的装配间隙，保证滤罩既能够阻挡粉尘、水汽进入，又不会影响空气正常流通。

　　在实际选型应用中，这类传感器的结构兼容性是很多结构工程师容易忽略的点，很多项目中会出现PCB封装画对了，但外壳尺寸与周边结构干涉，或者安装孔位对不上的问题，导致后期需要改模调整，拖慢项目进度。这个高精度的三维模型能够在设计阶段就完成全部的结构校验工作，提前规避装配干涉、安装位不匹配、通风空间不足等问题，大幅缩短产品的研发周期，减少试错成本。不管是做智能家居产品、工业环境采集终端，还是做实验教学设备、农业物联网节点，都可以直接调用该模型完成结构设计环节的相关校验工作，保证传感器安装到位、运行稳定，采集的温湿度数据准确可靠。
