直插封装ATMEGA328P单片机及配套插座结构

　　在消费电子、工业控制板卡、开源硬件开发板的PCB设计环节中，直插封装的8位AVR单片机是小批量试制、教学实验、维修替换场景下的常用核心控制元件，本次呈现的结构包含ATMEGA328P PDIP封装芯片本体，以及可选配的DIP28直插插座，覆盖了芯片直接焊接与插座可拆卸两种安装方案的结构细节。从实际应用场景来看，这类直插封装单片机常出现在Arduino兼容开发板、小型工控采集板、教学实验套件、家电控制板的原型验证阶段，相比贴片封装，直插器件无需专用回流焊设备，手工焊接门槛低，损坏后可直接插拔替换，尤其适合学生电子实训、创客项目开发、小批量定制设备的快速迭代，在维修场景中也能大幅降低元件更换的操作难度，避免拆焊贴片元件时损伤PCB焊盘。

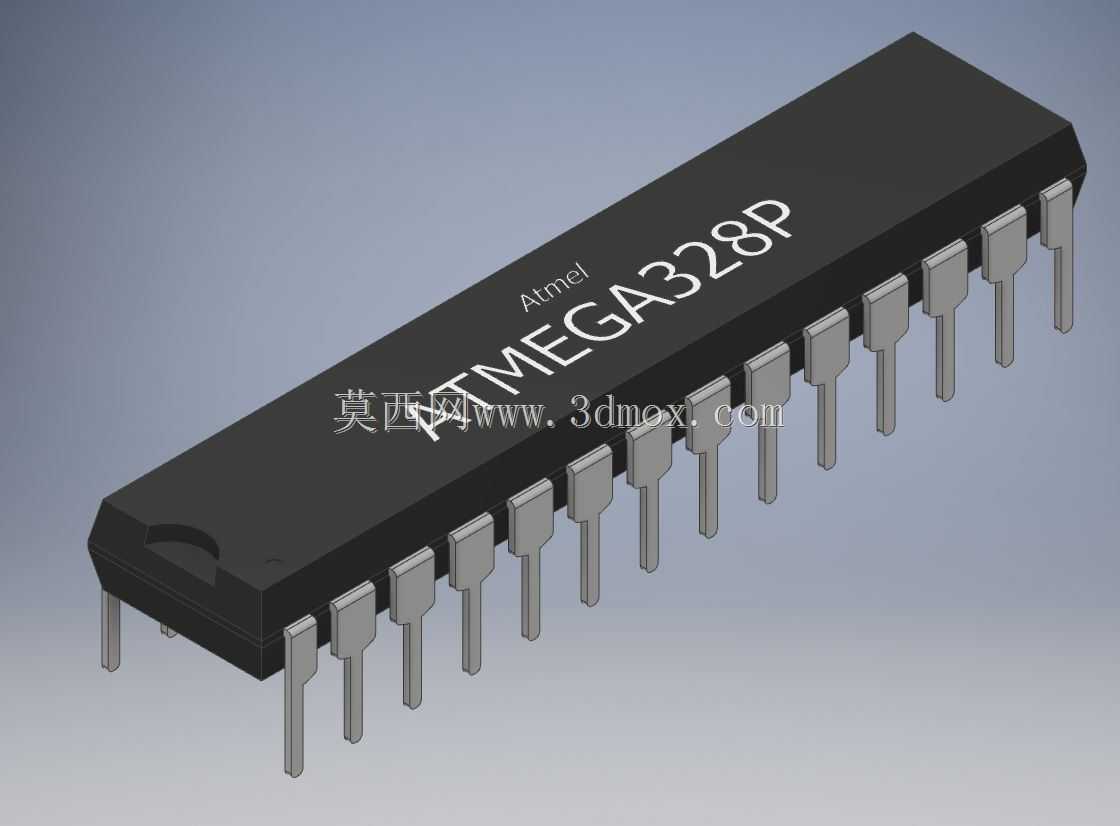

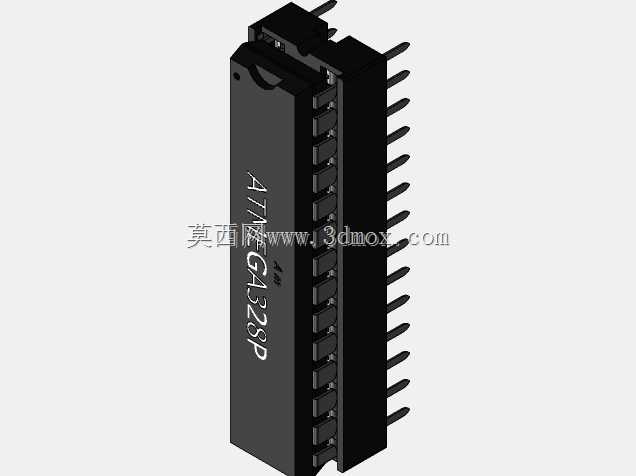

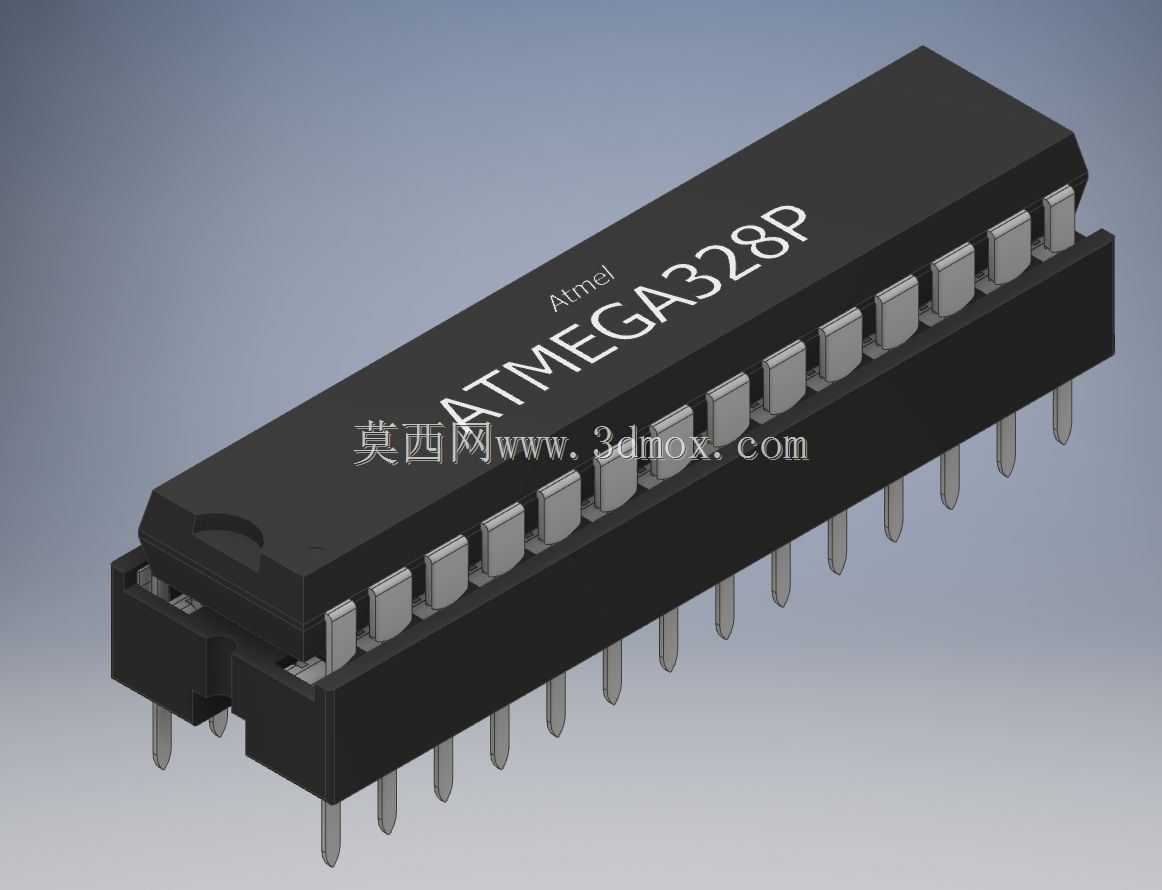

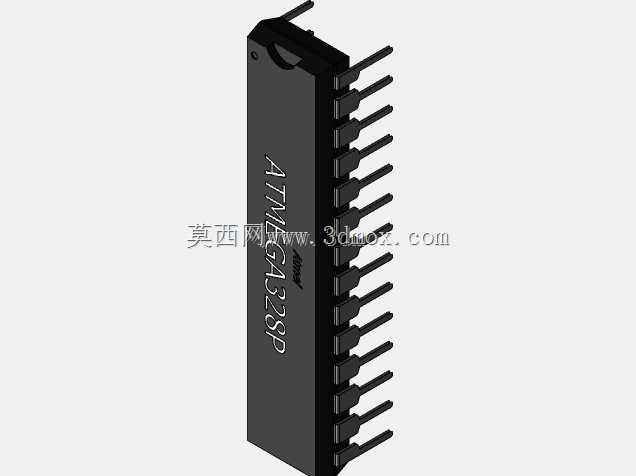

　　从产品功能特性来看，ATMEGA328P作为经典的8位RISC架构单片机，本身具备32KB闪存、2KB SRAM、1KB EEPROM，支持多通道ADC、USART、SPI、I2C通信接口，PDIP-28封装将所有IO引脚、电源引脚、复位引脚、晶振引脚全部引出为直插引脚，引脚间距严格遵循2.54mm标准直插间距，适配通用面包板、万能板、标准DIP28插座的安装尺寸。设计过程中首先还原了芯片本体的外形细节：本体为黑色环氧树脂塑封结构，一端设置半圆形定位缺口，用于标识引脚1的起始位置，芯片表面丝印清晰标注型号与厂商标识，引脚为可焊性镀锡铜质直插引脚，引脚截面为矩形，引脚伸出本体的长度、引脚宽度、引脚间距均严格按照器件手册的标称尺寸建模，保证模型导入PCB设计软件后可直接生成准确的封装占位，不会出现引脚与焊盘对位偏差的问题。针对配套的DIP28插座，建模时还原了插座的塑胶基座结构，基座上对应28个引脚位置设置接触簧片安装槽，簧片采用弹性铜材结构，插入芯片引脚时可形成稳定的接触压力，插座的插装引脚同样为2.54mm间距，可直接焊接在PCB对应焊盘上，插座本体高度高于芯片引脚焊接后的本体高度，保证芯片插入后不会与PCB表面的其他低矮元件发生干涉。从安装边界尺寸来看，PDIP-28封装的芯片本体宽度为6.35mm，本体长度为34.798mm，引脚总跨度（两排引脚外侧距离）为15.24mm，引脚直径适配0.8mm标准焊盘孔径，当搭配DIP28插座安装时，

　　整体安装高度会比直接焊接芯片高出3.2mm左右，设计PCB布局时需要在芯片安装区域预留足够的平面空间，同时避开周边高度超过4mm的元件，防止芯片插入插座后与周边元件产生结构干涉。建模过程中对容易被忽略的结构细节做了还原：比如芯片引脚的轻微拔模斜度，塑封本体表面的细微脱模纹理，插座簧片的接触卡口结构，插座基座两端的定位凸点，这些细节在做结构装配干涉检查、产品渲染展示时能大幅提升真实感，避免模型出现过于理想化的直角、零公差结构导致与实际生产情况脱节。对于结构设计从业者来说，这类标准直插IC的三维模型可直接用于整机的结构堆叠检查，确认控制板安装到机壳内部后，芯片高度是否会与机壳内壁、内部走线、其他固定结构产生冲突；对于PCB设计人员来说，

　　准确的三维模型可在ECAD与MCAD协同设计时，提前发现元件布局的空间冲突，减少打样后出现的装配问题；对于电子教学场景，高精度的元件模型可用于虚拟焊接实训、电路组装演示，帮助初学者快速识别直插芯片的引脚定位规则、安装方向要求。需要注意的是，直插封装芯片的引脚在手工焊接前需要做搪锡处理，模型中还原的引脚平直状态是出厂初始状态，实际生产中如果是波峰焊工艺，引脚会在过炉后做切脚处理，切脚后的引脚伸出PCB背面的长度控制在1-2mm之间，这部分工艺对应的结构变化在做整机结构校核时也需要纳入考量，避免预留的背面空间不足导致引脚顶到机壳内壁。另外，可选配的插座方案虽然提升了元件替换的便利性，但插座的接触电阻比直接焊接略高，在强振动、高湿度的工业场景下使用时，需要评估接触可靠性，若采用插座安装，建模时也预留了插座周边的操作空间，方便使用镊子或IC拔取器拆卸芯片，不会被周边过高的元件挡住操作路径。
