直插式八引脚芯片承载插座结构设计

　　在通孔插装工艺的电路板装配场景中，这类八引脚插座是量产与维修环节都极为常用的基础接插件，核心作用是为双列直插封装的芯片提供可插拔的承载基座，避免芯片直接焊接在PCB上后无法更换、调试拆取困难的问题。日常做工控板、通讯接口板、老式消费电子主板的结构设计时，经常会用到这类插座，尤其是需要反复烧录程序、更换芯片做功能验证的开发阶段，插座的存在能大幅降低拆焊带来的焊盘损伤风险。

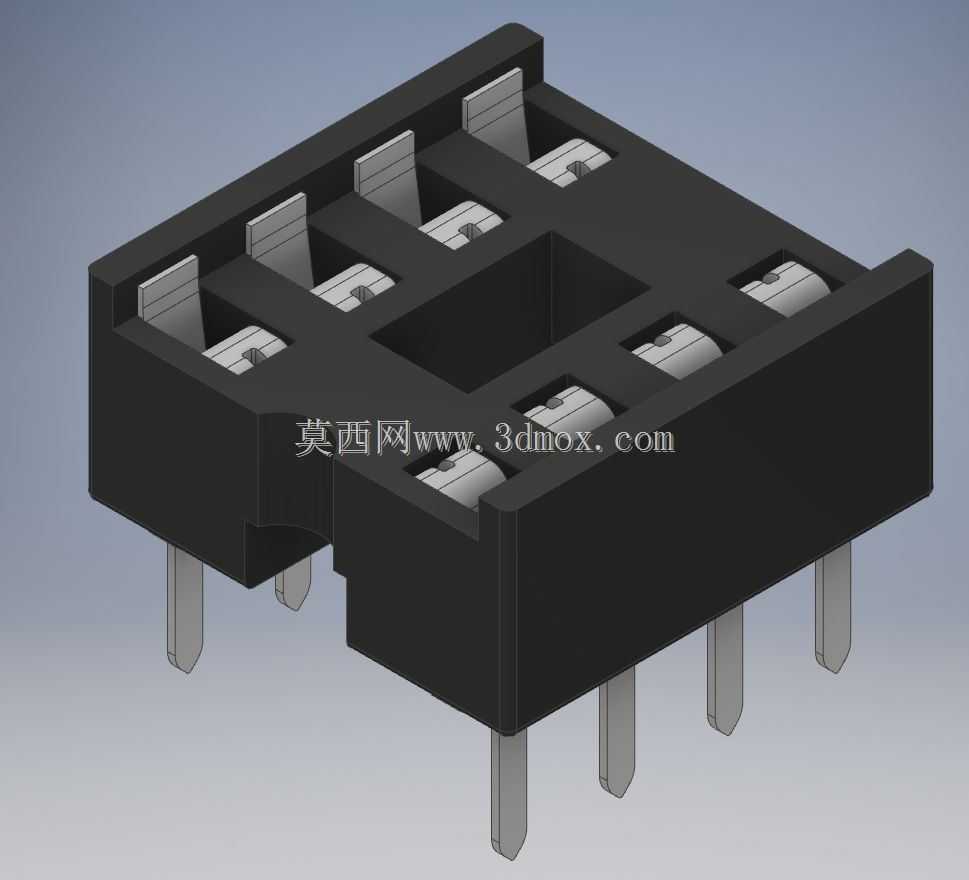

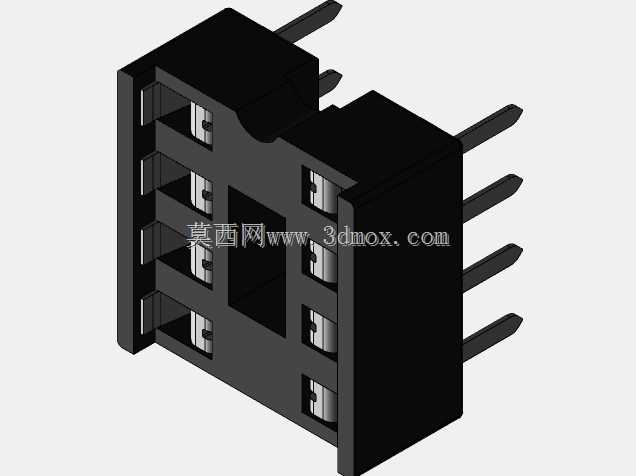

　　从结构设计逻辑来看，这款插座采用上下分体式的绝缘基座加接触弹片加直插引脚的组合结构，绝缘主体选用黑色热固性塑料材质，具备足够的耐焊接温度，过波峰焊时不会出现基座变形、引脚移位的问题。基座中间设置的方形定位凸台，刚好匹配DIP8芯片底部的中心定位缺口，芯片插装时能快速对位，避免引脚插反导致的电路烧毁问题。两侧的接触弹片采用铍铜材质冲压成型，表面做镀锡处理，既保证足够的接触弹性，让芯片引脚插入后能被弹片紧密夹持，降低接触电阻，也能在长期使用中避免氧化导致的接触不良。每侧四个引脚的间距严格遵循2.54mm标准排距，两列引脚之间的行间距为7.62mm，完全符合JEDEC规定的DIP8封装尺寸标准，能兼容所有符合规范的八脚双列直插芯片，包括常见的运算放大器、555定时器、串行存储芯片、小功率电源管理芯片等。

　　安装边界方面，插座底部的八根直插引脚长度统一，引脚直径0.5mm，适配PCB上直径0.8mm的金属化安装孔，插装后引脚露出PCB背面的长度控制在1.5-2mm，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊锡桥接。插座本体的总高度在插装完成后，从PCB板面到插座顶面的距离为10mm左右，设计电路板堆叠结构时，只要预留出12mm的垂直空间，就不会出现和上层板、结构件干涉的问题。基座两侧没有额外的固定柱，完全依靠八根引脚的焊接力固定在板上，对于常规使用场景足够可靠，如果是用在高振动的工控设备场景，可以在插座对角点胶加固，不需要额外设计安装孔位。

　　实际使用中，这类插座的插拔寿命通常在50次以上，足够覆盖产品全生命周期内的芯片更换、程序升级需求。弹片的夹持力设计经过调校，插入芯片时不需要过大的按压力，徒手就能将芯片平稳压入插座，拔出时用一字起子从两侧缝隙均匀撬动就能取出，不会出现单边受力把芯片引脚掰弯的情况。绝缘基座的边缘做了0.2mm的倒角处理，自动插件机上料时不会出现卡料的问题，能适配SMT+波峰焊的批量产线装配流程，不需要人工单独插装，能提升整板的装配效率。做三维建模时，这类插座的模型需要严格对齐引脚间距、本体轮廓、定位凸台的尺寸，否则在PCB结构干涉检查时会出现误判，导致实际生产时插座和周边的电容、电阻等元器件出现位置冲突，尤其是在板卡空间紧凑的通讯类产品中，每一个接插件的占位尺寸都需要精准控制，才能保证整板的元器件布局合理，不会出现装配干涉。
