卧式插装半圆CR2032纽扣电池固定座

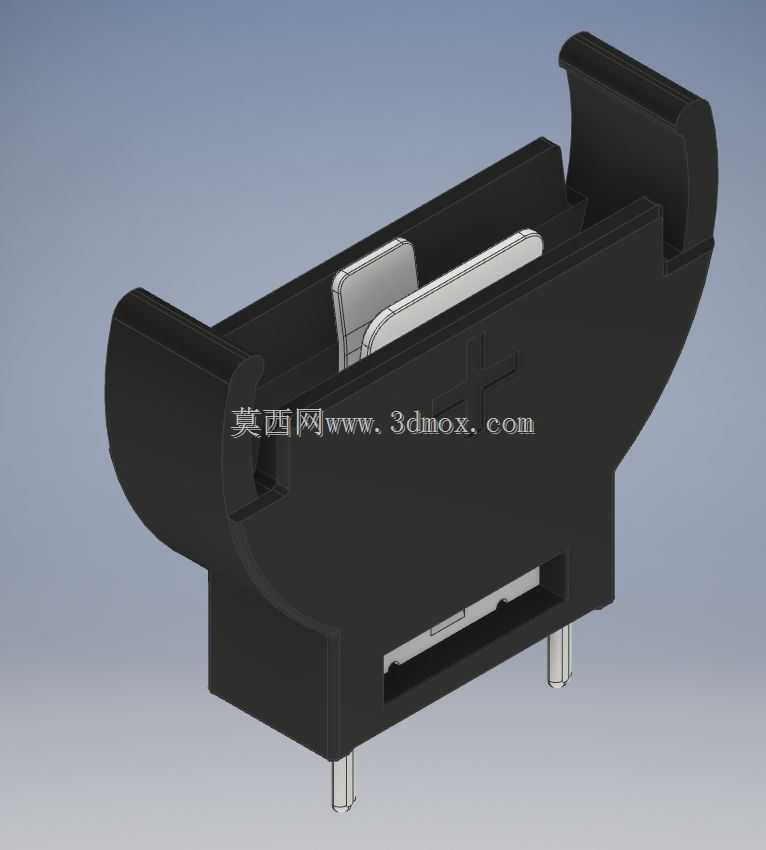

　　在便携通讯终端、小型物联网传感节点、低功耗手持通讯设备的PCB板级设计中，纽扣电池的可靠固定一直是结构设计环节容易被忽略却直接影响设备长期运行稳定性的细节，这款半圆结构的CR2032电池固定座，正是针对板上空间受限、同时需要兼顾电池拆装便捷性与接触可靠性的应用场景开发的结构件。不同于常规全包裹式纽扣电池座的方正外形，这款固定座采用半圆弧包覆的主体结构，主体采用绝缘耐温的工程塑料注塑成型，侧壁仅包裹纽扣电池圆周面约二分之一的区域，剩余半侧开放的结构既可以在装配时快速对位放入电池，也能在后期更换电池时无需借助专用工具，直接从开放侧抠出电池即可完成更换，大幅降低售后维护的操作难度。从安装边界来看，这款固定座采用直插式引脚设计，

　　两根金属插脚从底座底部垂直伸出，引脚间距匹配常规PCB板的2.54mm网格孔位标准，插脚穿过PCB后过波峰焊即可完成固定，不需要额外设计卡扣或者螺丝固定位，能有效压缩板上占用的安装空间；底座底部与PCB板面贴合的平面做了0.2mm的微凸筋设计，焊接时可以让焊锡的助焊剂挥发气体顺利排出，避免底座底部出现虚焊或者浮高的问题，保证固定座与PCB之间的连接强度，即使设备在运输或者使用过程中承受10g以内的冲击振动，电池也不会出现松脱移位的情况。在接触结构的设计上，固定座内置的两个金属接触弹片分别对应CR2032电池的正负极，其中正极弹片设置在底座底部的开槽位置，弹片采用0.3mm厚的铍铜带冲压成型，表面做镀镍防氧化处理，

　　弹片的预压行程设计为0.5mm，当电池放入固定座后，弹片可以持续提供稳定的接触压力，即使在-20℃到60℃的工作温度区间内，塑料底座出现轻微的热胀冷缩形变，弹片的接触压力也能维持在合理范围内，不会出现接触电阻过大或者瞬间断电的问题；负极接触点则设置在固定座两端的挡壁内侧，当电池卡入半圆槽位后，电池的负极端面刚好与两侧的负极触点贴合，形成稳定的导电回路。设计过程中特意将固定座两端的挡壁做了加高处理，挡壁高度比电池厚度高出1.2mm，即使设备出现倒置或者剧烈晃动的情况，电池也不会从固定座的轴向方向滑出；同时挡壁内侧做了15度的导向斜角，放入电池时不需要精确对准槽位，顺着斜角轻压即可让电池滑入到位，降低生产线装配时的对位难度，

　　提升单工位的装配效率。从实际应用的适配场景来看，这款固定座特别适合用在对讲机配件、蓝牙通讯模块、手持数据采集终端这类需要板载备用电池维持时钟或者参数存储的通讯类产品上，相比贴片式电池座，它的焊接可靠性更高，能承受多次电池拆装的操作而不会出现焊盘脱落的问题；相比全包裹的立式电池座，它的整体高度更低，不会占用板上的垂直空间，适合对设备厚度有严格要求的薄型通讯产品设计。在结构细节的处理上，固定座主体的塑料件壁厚均匀控制在1.2mm，既可以满足注塑成型时的熔体流动要求，避免出现缩痕或者缺胶的成型缺陷，也能将整体重量控制在1.2g以内，不会给便携设备增加额外的重量负担；底座侧面还做了一个小型的极性标识凸台，装配时可以通过凸台快速判断电池的正负极安装方向，避免生产线工人装反电池导致的电路损坏问题。
