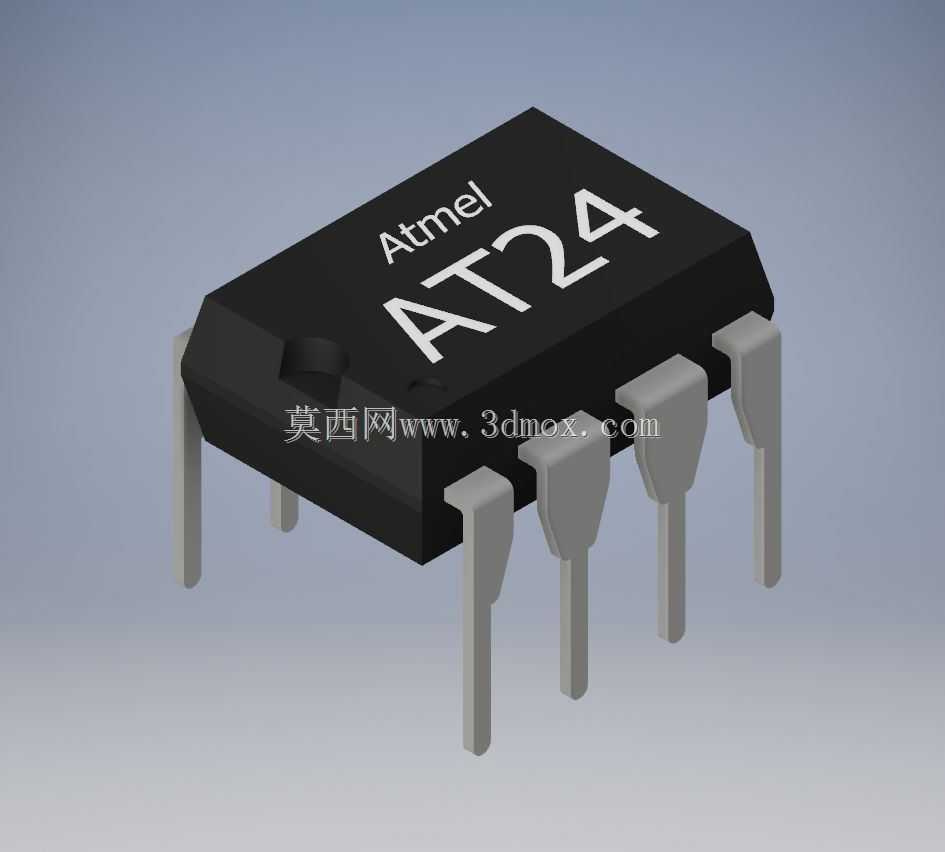

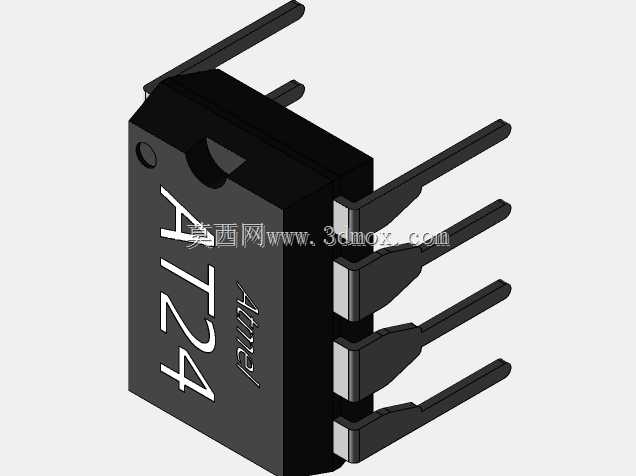

直插封装AT24系列EEPROM存储芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的硬件开发环节，直插式串行EEPROM是小容量参数存储场景的核心元件，本次还原的AT24CXX系列PDIP封装存储芯片结构，完全贴合量产元件的实际物理特征，可直接用于PCB布局干涉校验、整机装配模拟、维修培训教具搭建等工程场景。这类存储芯片主要承担设备运行参数存储、用户配置数据掉电保存、硬件校准参数记录等功能，支持I2C串行通讯协议，仅需两根信号线即可完成数据读写，硬件电路设计简单，占用主控芯片IO资源极少，在小家电控制板、工业传感器模块、老式通讯终端设备中应用极为广泛，很多需要掉电保留运行参数的嵌入式设备，都会选用该系列芯片作为非易失性存储载体。从结构设计逻辑来看，

　　PDIP双列直插封装的核心设计目标是兼顾手工焊接便利性与量产波峰焊适配性，芯片主体采用黑色环氧树脂模塑成型，封装本体的棱角做了微小的脱模倒角处理，避免生产运输过程中边角崩裂，本体表面丝印的品牌标识、系列型号位置完全对齐量产元件的丝印区域，建模时还原了丝印的凹陷质感，和实际芯片的激光打标效果一致。引脚部分采用双列对称排布，单根引脚的截面尺寸、引脚间距严格遵循PDIP-8封装的行业通用标准，引脚伸出本体的长度、引脚末端的弯折角度完全匹配手工插装、波峰焊的工艺要求，引脚根部和封装本体结合的位置做了圆弧过渡处理，还原实际元件封装时的树脂包裹结构，避免应力集中导致引脚断裂。在安装边界尺寸把控上，

　　建模时严格对齐JEDEC标准中PDIP-8封装的尺寸公差范围，封装本体的宽度、长度、厚度，两列引脚的跨距，相邻引脚的中心间距，引脚的直径参数都控制在量产元件的公差带内，在做PCB布局设计时，可直接调用该模型验证封装库的尺寸准确性，检查焊盘间距、元件丝印框和周边元件的安全距离，避免出现封装尺寸错误导致的焊接干涉问题。在整机装配模拟环节，该模型可用于检查芯片和周边外壳、散热片、接插件的空间间隙，尤其是在紧凑式通讯终端设备的结构设计中，直插元件的高度是影响整机内部堆叠的关键参数，模型还原了芯片插装到PCB后的实际总高度，可直接用于堆叠高度校验，避免出现外壳合盖时压碰元件本体的问题。从实际选型应用角度看，

　　该系列芯片不同容量型号的PDIP封装物理尺寸完全一致，仅芯片内部的存储晶圆容量有区别，因此该结构模型可覆盖整个AT24CXX系列PDIP封装产品的外形模拟需求，不管是做方案演示的结构样机，还是做生产前的装配验证，都可以直接调用该模型完成结构校验工作。建模过程中特意还原了芯片引脚的金属哑光质感、封装本体的黑色磨砂树脂质感，和实际元件的外观质感保持一致，在做产品渲染、维修培训课件制作时，可直接使用该模型获得贴近实物的视觉效果，不需要额外调整材质参数。对于硬件结构工程师而言，准确的元件三维模型是减少样机打样次数、降低设计迭代成本的关键，很多新手工程师在设计直插元件封装时容易出现引脚间距错误、引脚跨距不符的问题，调用经过实际尺寸校验的元件模型，可在设计阶段就发现封装尺寸偏差，避免打样后出现元件无法插装的问题。在通讯类设备的板卡设计中，这类串行存储芯片通常布置在主控芯片周边，建模时还原的引脚排布方向、本体1脚定位标识位置，可帮助工程师在布局阶段快速确认芯片的安装方向，避免出现装配时芯片方向插反的问题，1脚位置的圆形凹陷定位标记完全和实际芯片对齐，和PCB丝印的1脚标识配合时可快速完成装配对位。
