11mm直插式无源晶体谐振器结构设计

　　在消费电子、工业控制板卡、通讯终端设备的时钟电路设计中，直插式晶体振荡器是提供稳定基准频率的核心被动元件，本次呈现的11mm规格晶振结构，完全匹配常规通孔插装工艺的生产装配要求，可覆盖绝大多数中小功率电子设备的时钟源选型需求。从实际应用场景来看，这类晶振常被布置在主控芯片周边的时钟电路区域，为MCU、通讯模块、接口芯片提供稳定的工作频率基准，相比贴片封装的同规格晶振，直插结构的抗机械振动能力更强，更适合在工业现场设备、车载外围模块、传统家电控制板这类存在持续小幅振动的工况下使用，避免因焊点疲劳导致的频率偏移或元件脱落问题。

　　从功能特性上看，该晶振采用标准的双引脚直插引出设计，引脚间距匹配通用2.54mm网格的PCB孔位设计，无需额外定制开孔即可直接完成板卡装配，外壳采用密封式金属封装结构，能够隔绝外界潮气、粉尘对内部石英晶片的侵蚀，同时金属外壳可通过板卡接地焊盘实现电磁屏蔽，降低外界电磁干扰对晶振输出频率稳定性的影响，外壳顶面的标识区域可直接丝印频率参数、精度等级等生产标识，方便生产环节的元件分拣与售后维修的元件替换。

　　设计过程中首先确定了11mm的主体长度边界，整体外壳采用长圆形截面设计，两端的圆弧过渡结构既能够避免尖锐边角在装配过程中划伤操作人员或板卡其他元件，也能在灌胶工艺的板卡中提升胶体与元件外壳的结合力，减少温度循环过程中元件与胶体之间的应力开裂问题。外壳的台阶式底座结构是设计中的关键细节，底座直径略大于主体外壳，在波峰焊过程中能够阻挡多余焊锡沿引脚向上攀爬至外壳主体，避免焊锡堆积导致的元件高度超差或相邻焊点短路问题，同时底座的平面结构能够在插件装配时与PCB板面形成稳定的支撑面，保证元件插装后的垂直度，避免出现歪斜导致的引脚过孔应力集中。

　　安装边界的设计上，两个引出引脚的长度预留了常规板卡厚度加上波峰焊焊锡浸润的余量，引脚末端做了倒角处理，方便自动插件机的喂料与插装动作，引脚直径匹配标准PCB过孔的金属化孔径设计，插装后引脚与孔壁之间的间隙刚好满足焊锡的毛细爬升要求，保证焊点的可靠性。整体元件的高度控制在常规直插元件的通用高度范围内，不会与板卡上方的散热片、结构件、屏蔽罩等部件产生装配干涉，在进行板卡堆叠设计时也无需为该元件预留额外的高度空间。

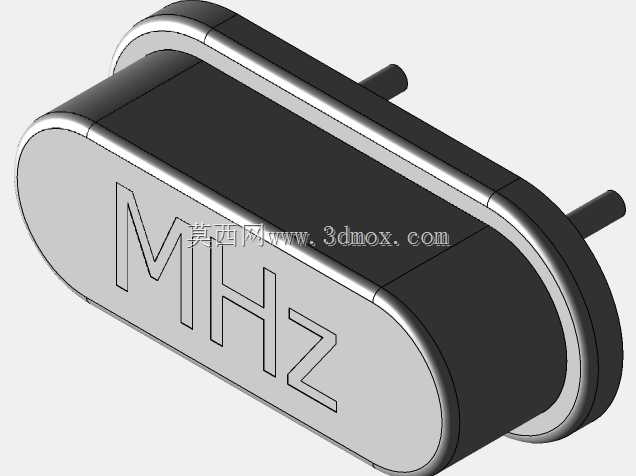

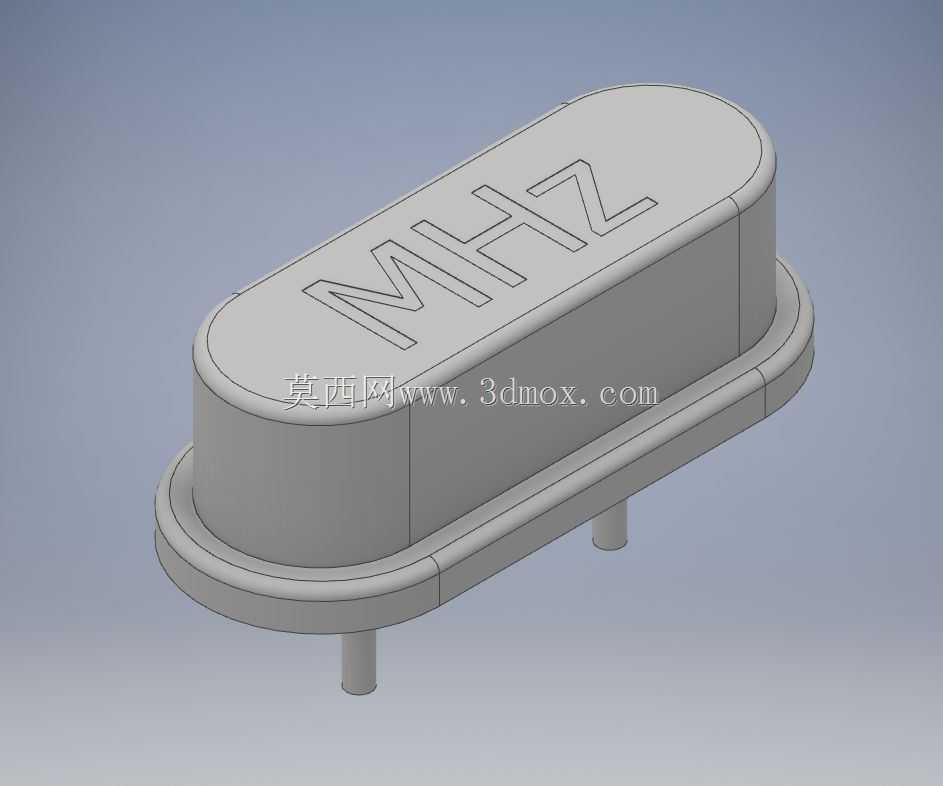

　　从结构建模的细节来看，外壳的合模缝位置设置在底座与主体外壳的衔接处，既符合实际冲压封装的工艺路线，也能避免合模缝外露影响外观一致性，内部的石英晶片、电极支架等结构虽然在外部模型中未完全呈现，但外壳的内部空腔尺寸完全匹配常规11mm晶振的内部元件排布，能够满足结构装配干涉检查、板卡布局仿真的使用需求，在进行整机结构设计时，可直接调用该模型进行虚拟装配，验证元件与周边结构件的间隙，提前排查装配干涉问题，减少实际打样过程中的改模次数。
