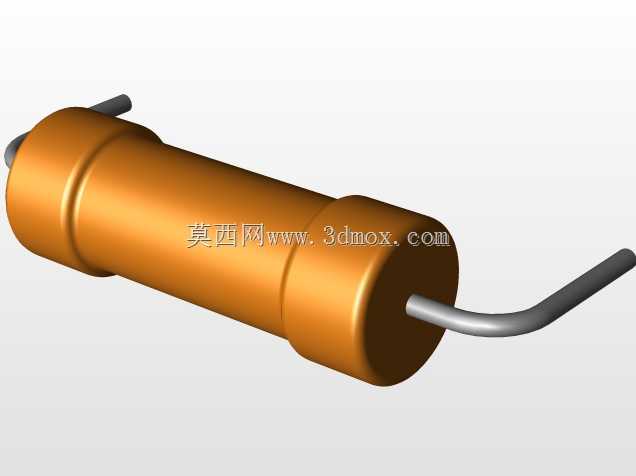

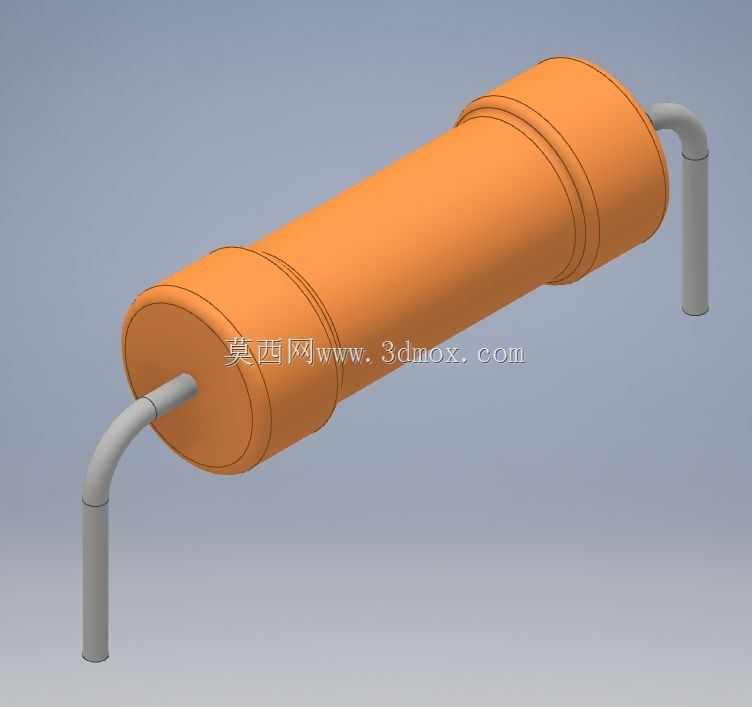

1/2W与1/4W直插通孔电阻器三维结构

　　在消费电子、工业控制板卡、通讯终端设备的印制电路板装配环节，通孔插装类电阻器是应用覆盖范围极广的被动基础元件，本次构建的1/2W与1/4W功率等级THT电阻器三维模型，完全贴合实际量产元件的结构特征，可直接用于PCB布局干涉校验、整机装配仿真、产品结构BOM可视化搭建等工程场景。不同于贴片电阻的表面贴装形式，这类通孔电阻需要在PCB上预留对应孔径的安装焊盘，引脚穿过板体后在波峰焊工序完成焊接固定，因此建模阶段首先要明确不同功率等级对应的安装边界：1/4W规格的电阻本体直径约2.5mm、本体长度约6.5mm，引脚直径0.5mm，成型后引脚跨距适配标准10mm网格PCB的孔位设计；1/2W规格的本体直径约3.2mm、本体长度约9mm，

　　引脚直径0.6mm，引脚成型弯折角度严格控制在90度直角，弯折处预留0.8mm的应力释放圆弧，避免装配时引脚根部受力断裂，这一细节也是实际生产中元件成型工艺的强制要求，若忽略圆弧过渡，引脚在过波峰焊受热后极易出现应力开裂，导致电路导通故障。从功能特性来看，这类碳膜或者金属膜通孔电阻，主要在电路中承担分压、限流、阻抗匹配、信号衰减等作用，1/4W规格多用于信号回路、小功率驱动回路的参数匹配，1/2W规格可承载更高的耗散功率，适配电源回路、负载驱动回路的限流需求，两种规格的引脚均采用镀锡铜包钢材质，既保证焊接时的上锡性能，也具备足够的机械强度，在手工焊接、返修拆件时不易出现引脚弯折变形。建模过程中，

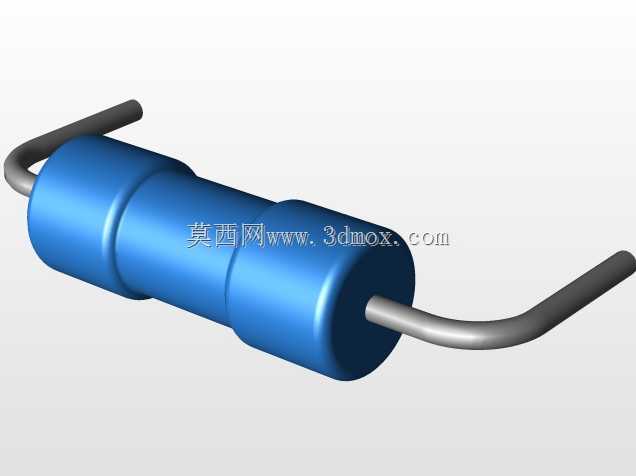

　　本体部分的结构还原了实际电阻的三层构造：最内层是陶瓷基体，承担绝缘与散热载体的作用，中间层是电阻膜层通过刻槽调整阻值精度，最外层是蓝色环氧塑封层，起到绝缘防护、耐温抗潮的作用，模型中塑封层两端的金属帽压接结构也做了细节还原，金属帽与引脚的压接位置是电阻导通的关键连接点，实际生产中该位置的压接力矩直接决定元件的长期可靠性，建模时保留该结构特征，可帮助结构设计人员在做板卡堆叠时，准确评估元件与周边壳体、接插件、其他 tall 元件的安全间隙，避免出现装配顶壳、元件干涉等问题。在实际选型应用中，这类通孔电阻相比贴片电阻具备更高的功率冗余、更强的抗机械冲击能力，在工控类板卡、电源类产品、大功率通讯终端设备中依然是不可替代的基础元件，

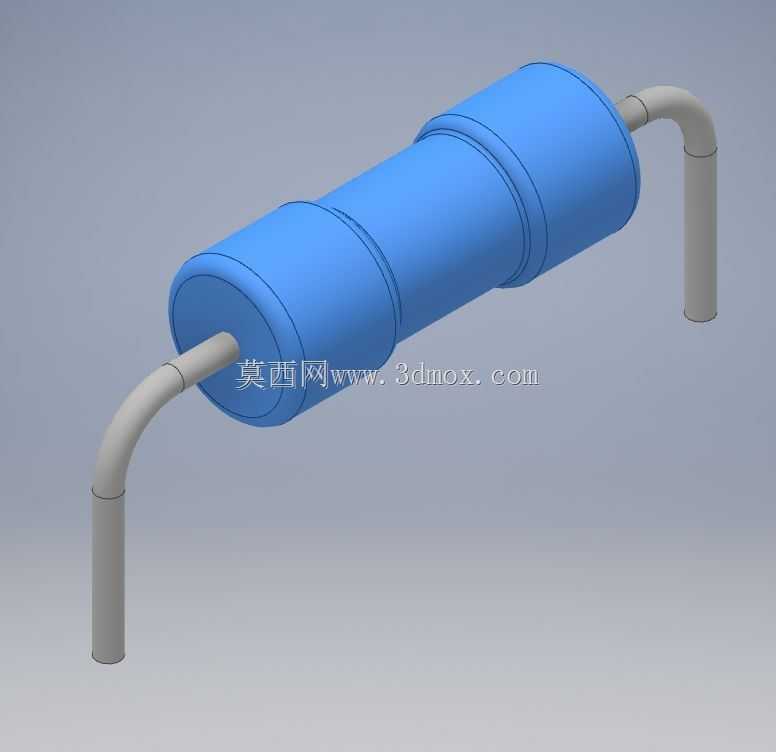

　　建模时充分考虑了不同应用场景下的引脚成型差异：默认模型的引脚为卧式安装弯折形态，适配常规PCB卧式贴板装配需求，若用户需要立式安装的形态，可基于现有模型直接调整引脚弯折长度与角度，无需重新构建本体结构。另外，模型的尺寸公差完全参照行业通用的电子元件公差标准，本体直径公差控制在±0.2mm，引脚长度公差控制在±0.5mm，完全满足PCB设计阶段的孔位预留、焊盘尺寸设计的精度要求，设计人员在导入模型进行布局时，可直接依据模型尺寸设置焊盘孔径、焊环宽度、元件禁布区范围，避免出现实际生产时元件插装不到位、焊盘尺寸不匹配导致的虚焊、连焊等工艺问题。从散热设计的角度，1/2W规格的电阻因为耗散功率更高，建模时本体与PCB板面预留了0.3mm的装配间隙，避免电阻工作时发热直接传导到PCB基材导致板材老化，这一间隙值也是实际生产中的常规工艺要求，若元件完全贴紧板面，热量无法通过空气对流散发，会大幅降低电阻的实际负载能力，甚至出现长期过热导致的阻值漂移、开路失效等问题。
