5mm直插式铝电解电容器三维结构模型

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，直插式电解电容是板上电源滤波、退耦、信号耦合回路里的核心被动元件，本次建模的5mm规格电解电容，是小功率板卡电源输入侧、信号调理回路里的常用选型，很多手持通讯设备、小型工控模块的板卡空间紧张，对这类径向引线元件的占位高度、引脚间距公差要求极高，建模时如果只做外观示意，后续做装配干涉检查、板卡布局验证时很容易出现元件与外壳、相邻元件磕碰的问题。

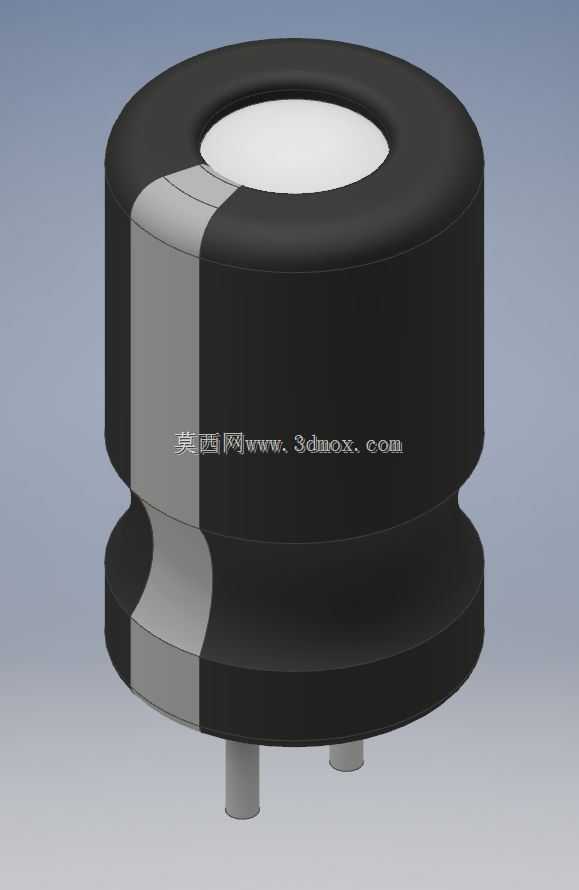

　　从实际使用场景来看，这类小尺寸电解电容大多用在6s类小型通讯终端的电源管理模块旁，承担输入电压纹波滤除、芯片供电回路储能的作用，工作时需要耐受一定的纹波电流，同时因为是直插封装，波峰焊工序中引脚的吃锡深度、元件本体离板高度都有明确工艺要求，建模时不能只做圆柱外壳加两根引脚的简化结构，需要还原本体底部的收腰台阶结构——这个台阶是电容封装卷绕封边的工艺结构，同时也是决定元件离板最小高度的关键边界，很多新手建模时会把电容做成直上直下的圆柱，忽略底部的缩径结构，后续导出STEP做装配时，会出现电容本体底部与PCB丝印层、表面贴装元件干涉的问题，实际生产中这个台阶刚好能让电容本体架在PCB焊盘上方，留出焊锡流动的空间，避免焊锡爬到电容密封橡胶圈位置影响密封可靠性。

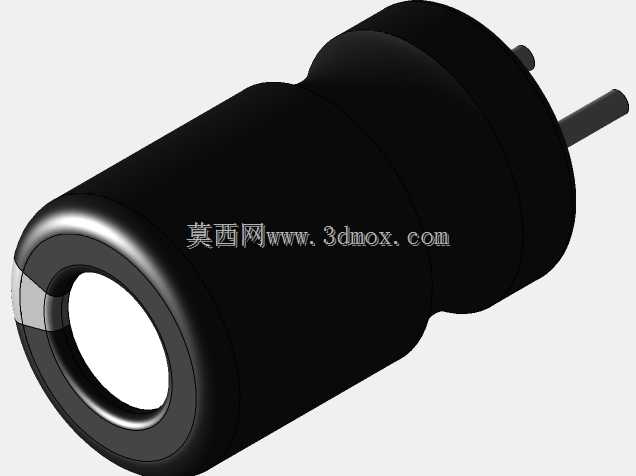

　　建模过程中，本体的尺寸边界严格按照实物测绘值设定，主体圆柱外径5mm，顶部的防爆阀凹槽做了内凹的圆弧过渡，还原了铝壳电容顶部的压痕结构——这个结构是电容过压失效时的泄压口，虽然结构建模不需要做失效仿真，但还原这个特征能让模型在做产品渲染、装配爆炸图时更贴近实物状态，不会出现外观失真的问题。侧面的封边塑套做了局部的切角特征，对应实物上套塑封套时的合模接缝，这个细节很多通用元件库的模型都会省略，但在做高清产品渲染、维修手册配图时，这个小特征能大幅提升模型的真实感，避免看起来像简化的占位模型。

　　引脚部分的建模没有直接做等直径的圆柱，而是还原了引脚从本体底部伸出后的微小锥度，以及引脚末端的切平结构，同时严格控制了两根引脚的中心间距，匹配通用2.5mm网格的PCB焊盘间距，引脚伸出本体底部的长度按照常规波峰焊工艺要求设定，预留了足够的过板长度，同时也标注了引脚可裁剪的长度区间，方便结构工程师在做不同板厚的设计时，直接调整引脚长度适配安装需求。本体的高度方向做了分层处理，外层铝壳、内层塑封、顶部密封橡胶的分层边界都做了明确的结构区分，不是单一的整体圆柱，后续如果需要做剖面展示、内部结构示意，可以直接基于现有外轮廓模型拆分内部结构，不需要重新绘制外边界。

　　从安装适配的角度来说，这个模型的所有外轮廓尺寸都设置了装配基准，以本体底部的安装面为Z向零点，两根引脚的中心连线为X轴基准，导入PCB装配环境时可以直接对齐焊盘坐标，不需要反复调整位置。本体侧面没有做多余的凸起结构，最大外径严格控制在5mm，相邻元件的安全间距按照板卡设计的常规要求预留了0.8mm的间隙边界，在做高密度板卡布局时，可以直接调用这个模型做干涉检查，不会因为模型尺寸偏大导致布局空间误判。另外模型的圆角过渡都按照实物的工艺圆角设定，没有做尖锐的直角边，在做工程图导出、BOM表配图时，线条显示更符合机械制图的规范，不会出现轮廓线显示异常的问题。

　　很多工程师在做小型电子设备的结构设计时，容易忽略这类直插电容的高度公差，比如电容顶部离上壳的安全距离不足，装配时外壳压到电容顶部的防爆阀，会导致电容失效风险，这个模型把顶部防爆阀的凸起高度也做了精确还原，Z向最大高度尺寸标注清晰，在做壳体与板卡的间距校核时，可以直接测量电容顶部到壳体内壁的距离，快速判断是否满足安全间隙要求。同时底部的收腰结构直径比主体圆柱小1mm，在做板上元件布局时，这个位置可以布置高度不超过1mm的贴片电阻、电容类元件，提升板卡的空间利用率，这也是很多简化模型无法实现的——如果模型没有底部收腰结构，布局时会误以为整个电容投影区域都不能布置其他元件，造成板卡空间的浪费。

　　从建模的拓扑结构来说，整个模型采用实体建模，没有碎面、破面，导出STEP、IGES格式时可以直接导入各类三维软件，不需要做几何修复，曲面的曲率连续，在做渲染时可以直接赋予铝壳、塑套、金属引脚的材质，不需要重新拆分曲面。对于需要做设备维修培训、工艺动画展示的场景，这个模型的结构细节足够支撑动画里的元件插装、焊接、拆卸的动作演示，不会因为结构过于简化出现穿模、动作失真的问题。
