带PCB与无PCB版本DS3231N时钟芯片

　　在工业测控、消费电子、通讯终端设备的时钟计时单元设计中，高精度实时时钟芯片是保障设备计时准确性、掉电走时连续性的核心元器件，DS3231N作为业内广泛应用的高精度I2C接口实时时钟器件，其封装结构与配套PCB的适配设计，直接影响终端产品的SMT贴片良率、长期运行可靠性与空间布局合理性。本次呈现的两款DS3231N结构方案，分别对应裸芯片贴片安装、带配套PCB载板安装两种实际工程应用场景，覆盖不同集成度设备的选型需求。

　　从实际应用场景来看，不带PCB的裸DS3231N芯片主要面向集成度较高的主控板卡设计场景，比如工业PLC的计时模块、通讯基站的授时单元、便携数据采集终端的主板，这类场景中主板本身已经预留了芯片的贴片焊盘与外围匹配电路，直接将芯片SMT贴装在主板上即可最大化压缩板卡占用空间，减少额外接插件带来的连接可靠性风险；而带PCB载板的版本则更多用于原型验证、小批量功能模组、老旧设备改装升级场景，载板上已经集成了芯片工作所需的晶振匹配电容、备用电池焊盘、上拉电阻等外围器件，设计人员无需单独绘制外围电路，直接通过排针或者焊盘将模组接入现有电路即可快速实现高精度时钟功能，大幅缩短研发验证周期。

　　产品功能特性层面，DS3231N本身集成了温补晶振与晶体谐振元件，相比普通外置晶振的时钟芯片，其温度补偿机制可以在-40℃到+85℃的工业级温度范围内将计时误差控制在±2ppm以内，换算为年误差不超过1分钟，完全满足工业设备、通讯终端对计时精度的严苛要求；芯片自带I2C通讯接口，可直接与主流MCU、MPU的IO口连接，同时集成了两路可编程闹钟输出、方波输出功能，可满足定时唤醒、时钟信号输出等扩展需求，备用电源引脚支持外接纽扣电池，在主电源掉电状态下可维持芯片走时数年，无需每次上电重新校时。

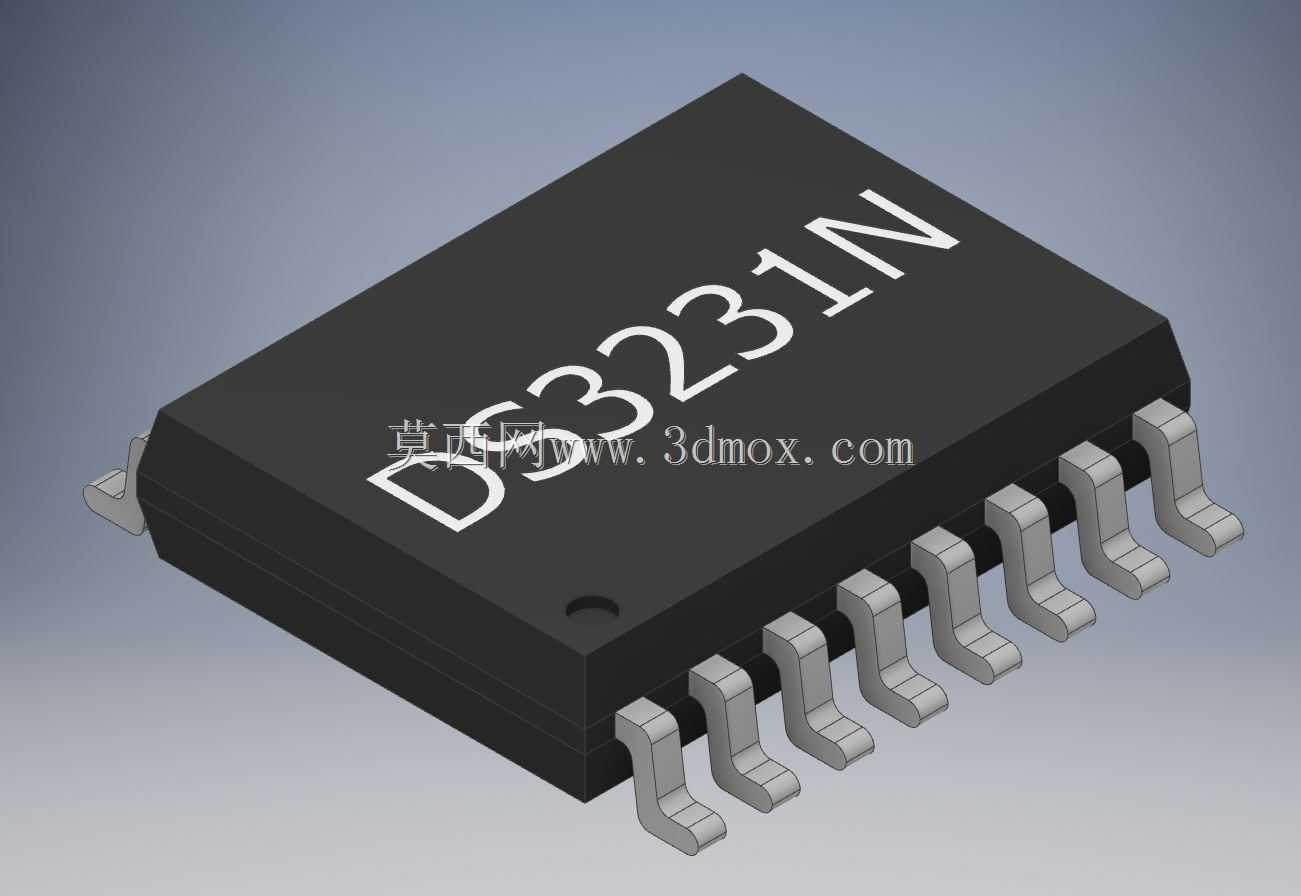

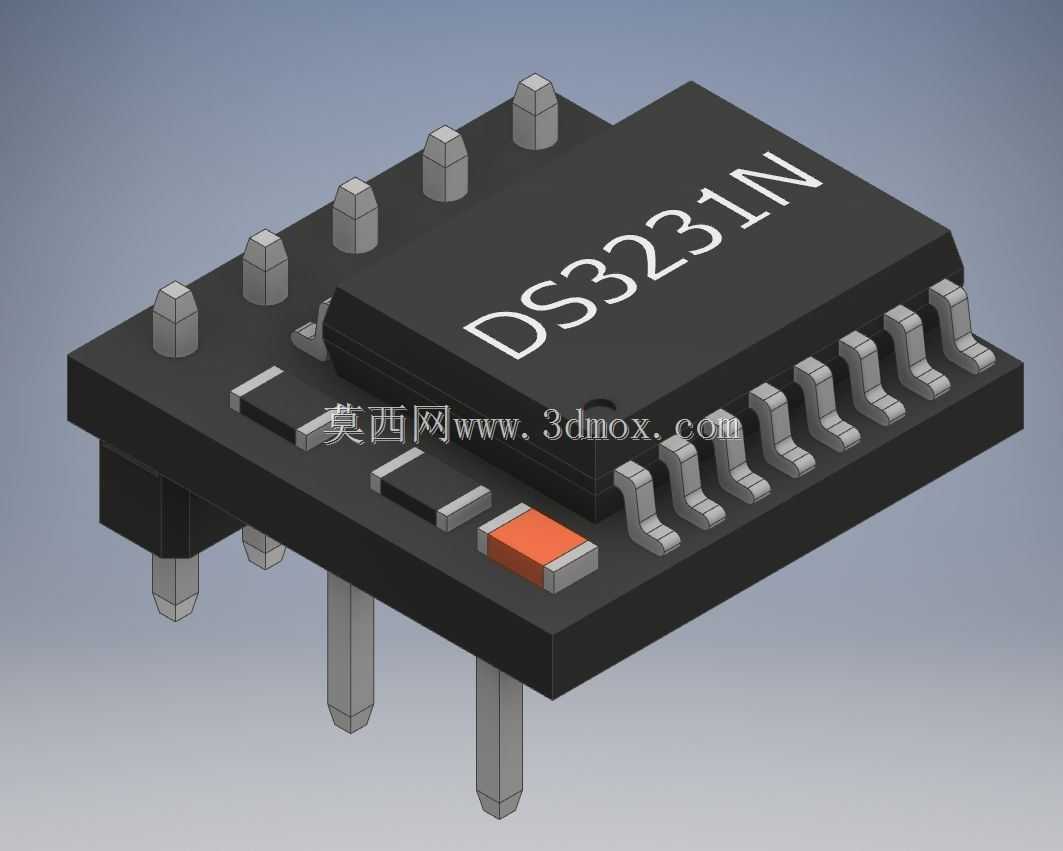

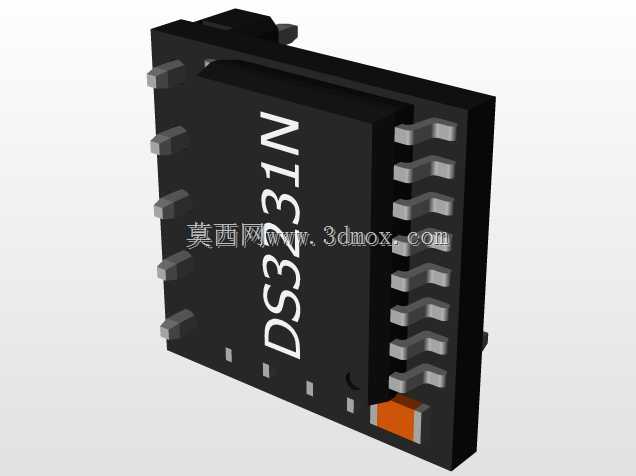

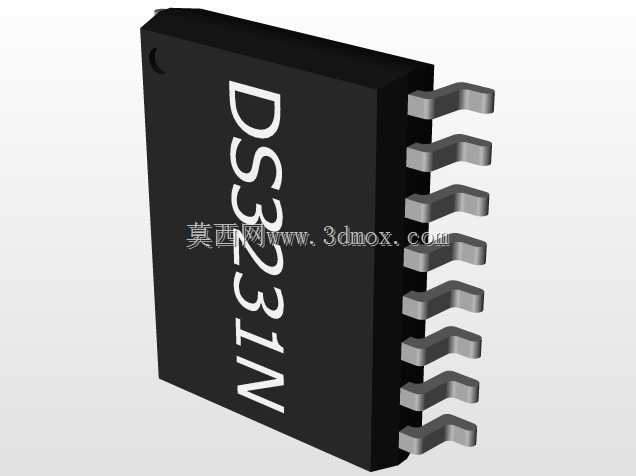

　　设计思路上，两款结构均严格遵循JEDEC标准的SOIC-16贴片封装尺寸规范，裸芯片模型完整还原了塑封本体的倒角、引脚的共面度、本体表面的丝印标识、定位凹点等细节，引脚的弯折角度、焊盘接触段的长度与宽度完全匹配实际量产芯片的尺寸公差，可直接用于SMT贴片钢网设计、焊盘封装库校验、装配干涉检查；带PCB的版本则按照实际应用中的载板设计规范，还原了PCB板的厚度、焊盘阻焊层开窗、丝印标识、外围元件的布局位置，载板的安装孔位、边缘尺寸均考虑了通用模组的安装兼容性，可直接嵌入各类小型化设备的结构腔体中。

　　外形尺寸与安装边界方面，裸DS3231N芯片的塑封本体长度为10mm、宽度为5mm、本体厚度为1.75mm，16个引脚分别排布在本体两侧，引脚间距为1.27mm，引脚伸出本体长度为1.05mm，贴装时在主板上需要预留的最小安装空间为12mm×7mm，周边0.5mm范围内不能布置高于本体的结构件，避免贴片吸嘴取件干涉、回流焊后元件与周边结构磕碰；带PCB载板的版本整体尺寸根据外围元件布局不同控制在20mm×15mm以内，载板厚度为1.6mm，安装孔位直径为2mm，孔位间距为17mm×12mm，安装时需要预留的腔体深度不小于3mm，确保载板上的备用电池、电容元件不会与壳体结构产生干涉，载板边缘距离周边导电结构的安全间距不小于1mm，避免高压串扰影响时钟信号稳定性。

　　在结构建模过程中，两款模型均按照实际生产的公差要求做了细节还原，比如引脚末端的倒角处理、塑封本体的脱模斜度、PCB板边缘的V-Cut痕迹、丝印的字体比例，这些细节可以帮助结构设计人员在做虚拟装配时更准确地评估实际生产中的装配风险，避免因模型简化导致的干涉误判，比如很多简化模型会忽略引脚的共面度偏差，在做焊盘高度匹配时就可能出现虚拟装配间隙与实际不符的问题，而本次的模型严格按照量产芯片的引脚共面度公差（不超过0.1mm）做了细节处理，可直接用于贴片工艺的仿真验证。

　　对于通讯终端设备而言，时钟芯片的布局位置往往会影响整机的EMC性能，DS3231N的结构模型可以帮助EMC设计人员提前评估芯片与天线、高速信号线的距离，避免时钟信号的谐波干扰通讯射频性能；在手持类通讯设备的设计中，还可以通过模型评估芯片与电池、结构金属件的距离，避免应力集中导致的芯片引脚脱焊、塑封本体开裂等长期可靠性问题。
