8mm规格SMT编带皮带式进料给料机构

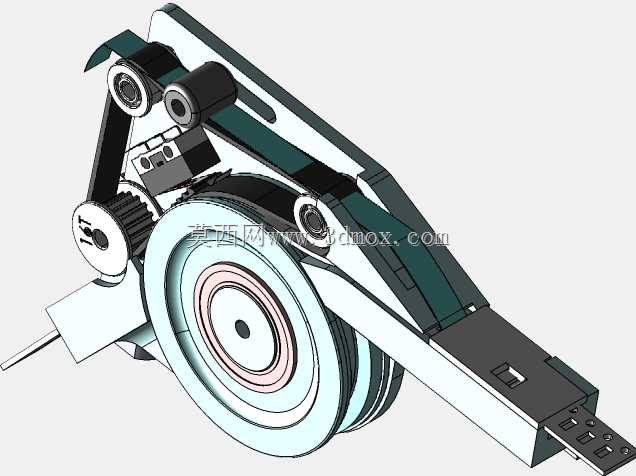

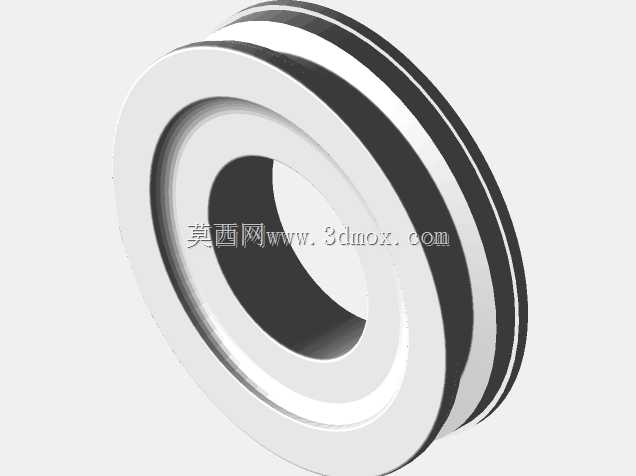

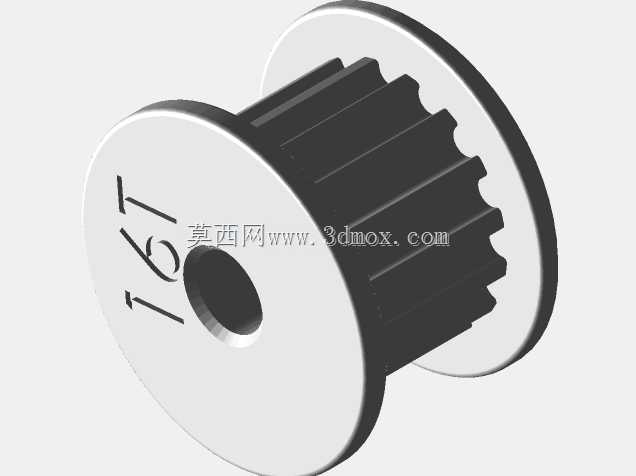

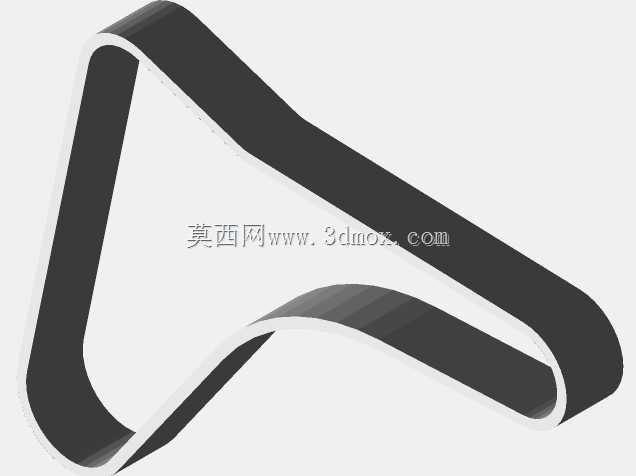

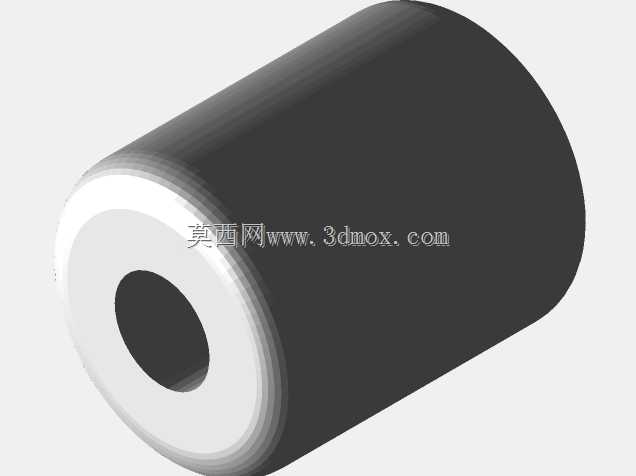

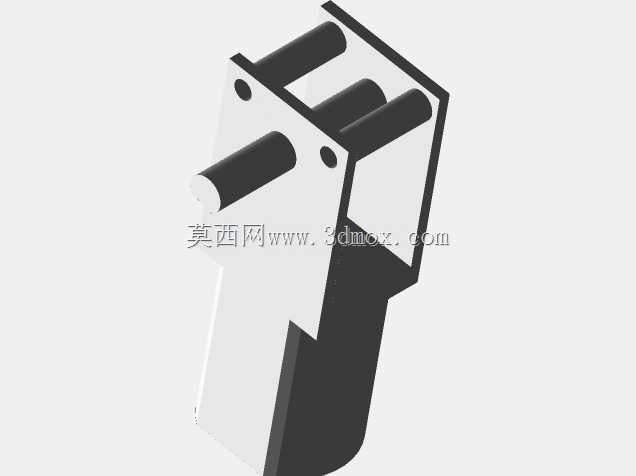

　　在表面贴装生产线的供料环节，小规格编带元件的稳定送料直接决定整线贴装节拍与良率，这款针对8mm宽度SMT载带设计的皮带式给料机构，正是为适配桌面级OpenPnP贴装场景、中小批量多品种电子组装需求开发的供料部件。区别于传统棘轮棘爪式送料结构易出现的载带卡滞、齿位磨损、送料步距偏差问题，该机构采用单电机驱动的皮带传动送料逻辑，通过同步带与载带定位孔的啮合配合实现精准步进送料，传动路径上设置多组导向压轮，从载带导入段开始就对载带上下平面进行限位约束，避免高速送料过程中载带起翘、偏移，保证盖带剥离位置始终处于贴装拾取位正上方，不会出现元件被盖带带离载带腔的问题。

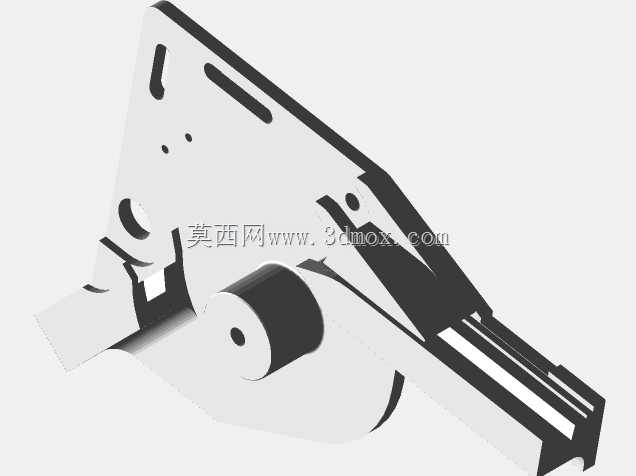

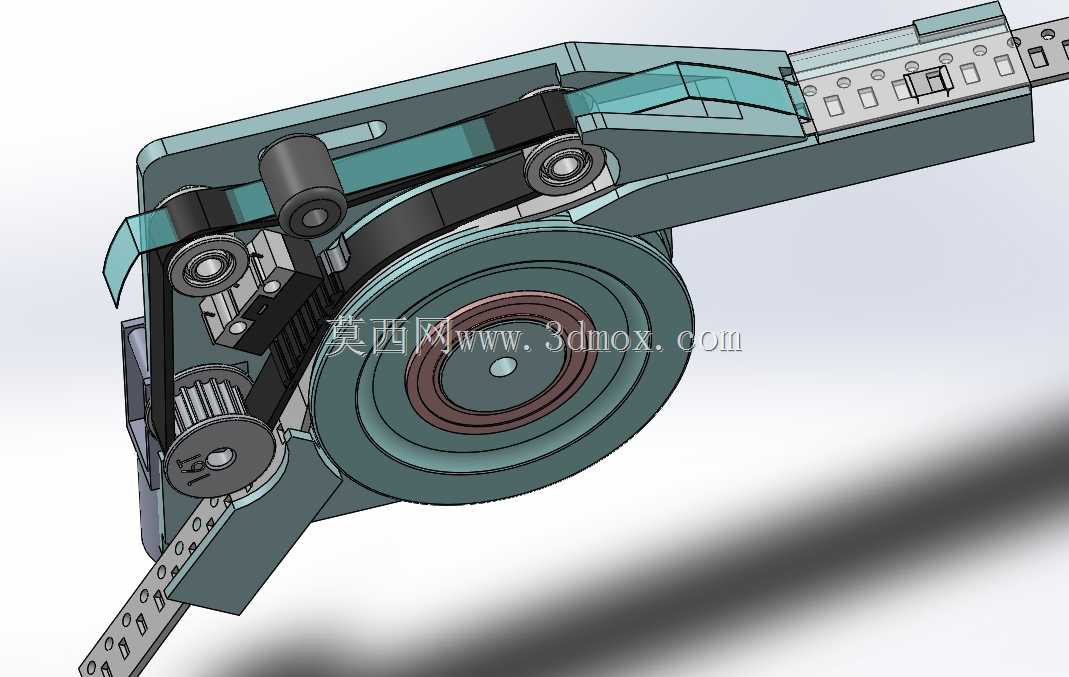

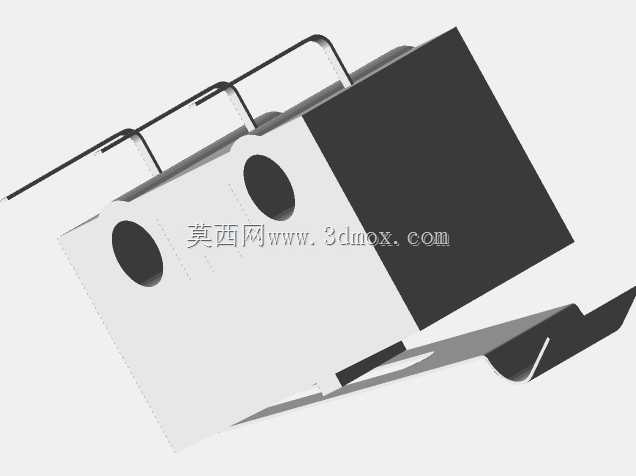

　　从结构布局来看，料卷承载盘设置在机构主体侧下方，载带从料盘引出后沿导向斜面进入送料通道，通道内设置的阻尼压块可适配不同厚度的载带与盖带，无需额外工具即可快速调整压合力度，兼顾纸质载带与压纹载带的送料需求。盖带剥离后的收卷路径与载带送料路径做了物理分隔，剥离后的盖带沿独立导向槽导出，不会与运动中的传动部件产生干涉，也避免废带散落影响设备内部清洁。整个机构的安装边界做了标准化适配，安装孔位与主流桌面贴片机的供料架安装槽完全匹配，整体厚度控制在单工位供料器的标准尺寸范围内，可多台并排安装在供料平台上，不会出现相邻工位干涉的问题。

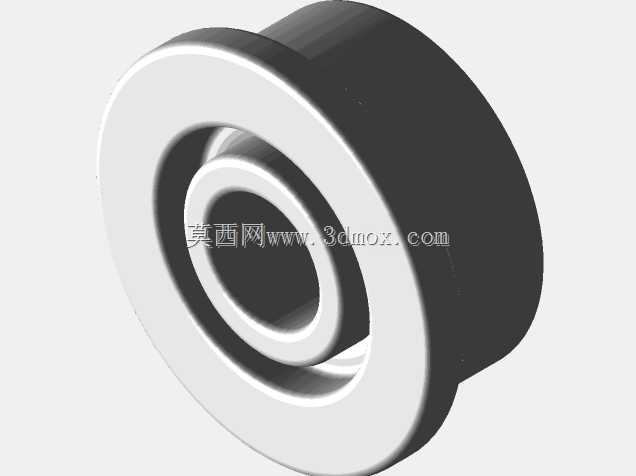

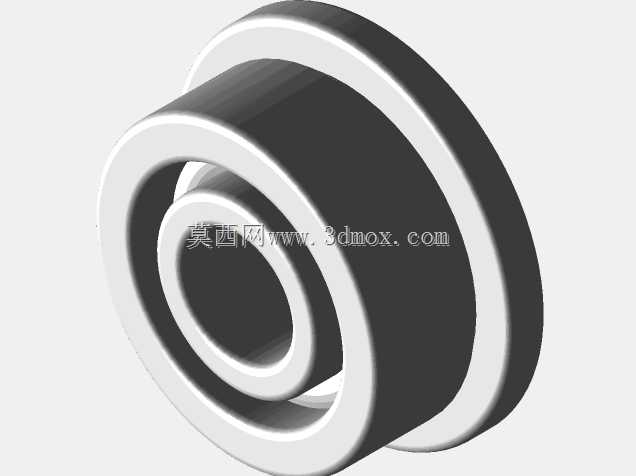

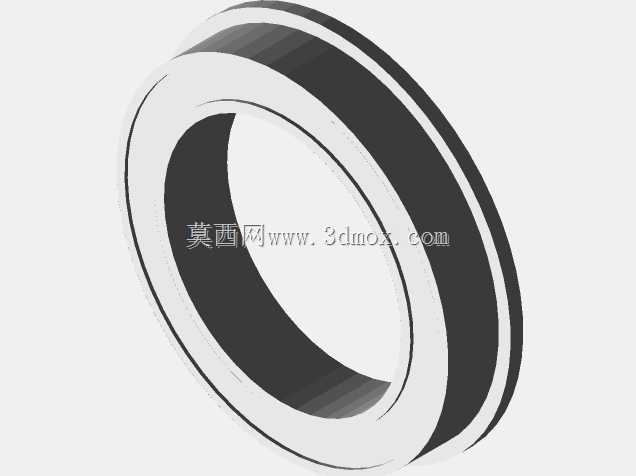

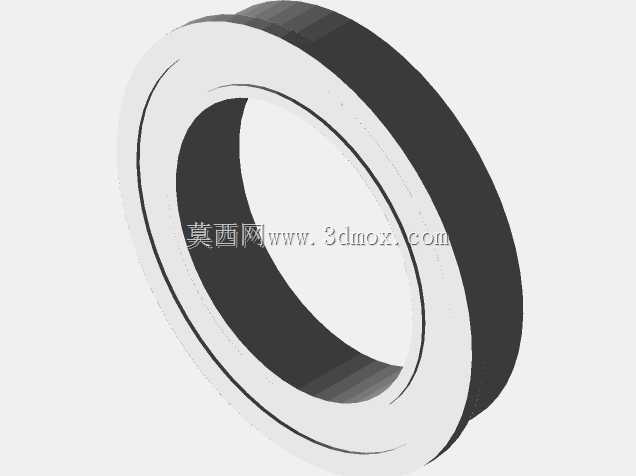

　　设计过程中针对DIY组装场景做了大量工艺优化，所有传动轮系均采用标准轴承支撑，转动阻尼小且长期运行无旷量，皮带张紧结构采用偏心调节设计，无需拆解主体即可快速调整传动带张紧度，日常维护仅需定期清洁送料通道内的元件碎屑即可。送料步距可通过驱动参数灵活调整，除了适配标准8mm编带的4mm步距送料需求，也可通过参数调整适配特殊步距的定制载带，覆盖0402、0603、0805等常规封装阻容件、小型二极管、三极管的供料需求。机构的拾取位设置了硬质承托平台，吸嘴下行拾取元件时平台可提供稳定支撑，不会因载带下沉导致拾取高度偏差，大幅降低吸嘴空吸、元件抛料的概率。相较于市面同规格商用供料器，该结构在保证送料精度的前提下大幅简化了零件数量，加工与组装门槛更低，适合小批量电子组装场景的自主搭建与改造使用。
