8mm与12mm规格SMT伺服进料机构设计

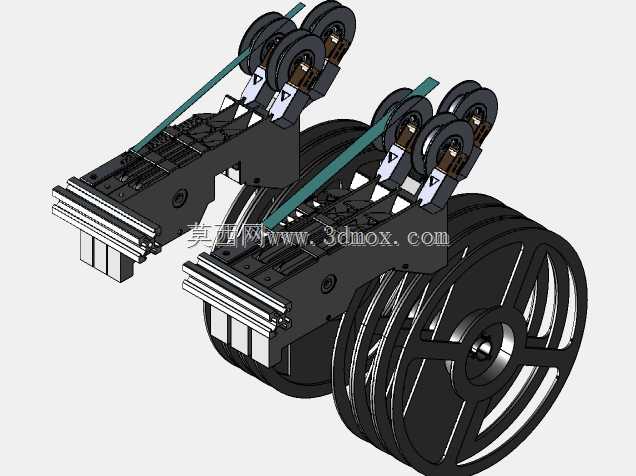

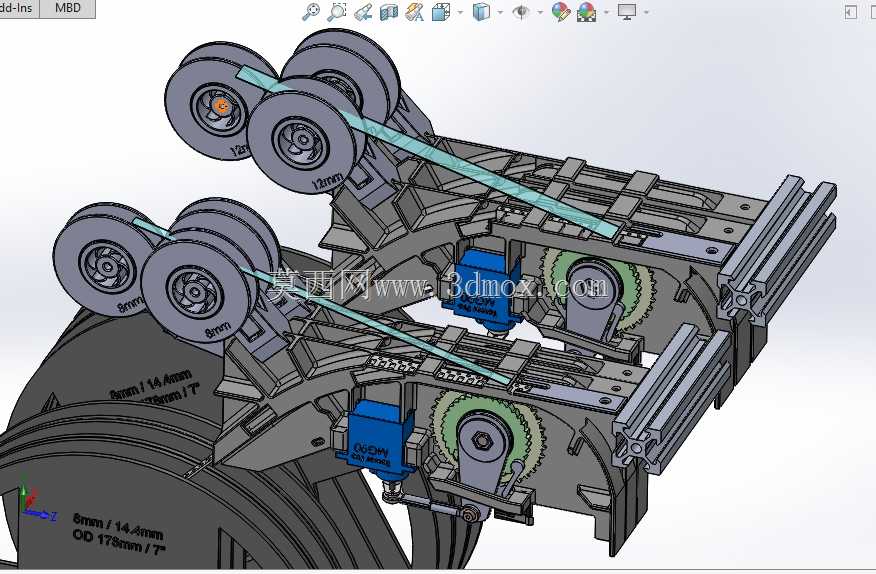

　　这套伺服驱动进料机构主要面向表面贴装生产线的供料环节，适配8mm、12mm两种宽度的编带包装元器件，在中小批量多品种贴装场景下，可替代传统机械式飞达完成编带的精准步进送料，避免纯机械结构长期磨损带来的送料步距误差，降低元器件抛料率。从结构布局来看，机构采用双工位并行设计，两套独立的送料轮组对称布置在铝型材安装基座上，每组送料单元包含料带承载卷盘、导向滚轮组、棘轮送料机构、伺服驱动模组以及料带剥离导向槽，料带从卷盘引出后经多组导向滚轮张紧，沿导槽进入棘轮啮合位置，伺服电机通过齿轮副驱动棘轮转动，每次转动对应一个编带齿距，精准将编带内的元器件送至取料位置，同时配合剥离结构将盖带与载带分离，方便贴装头拾取元器件。

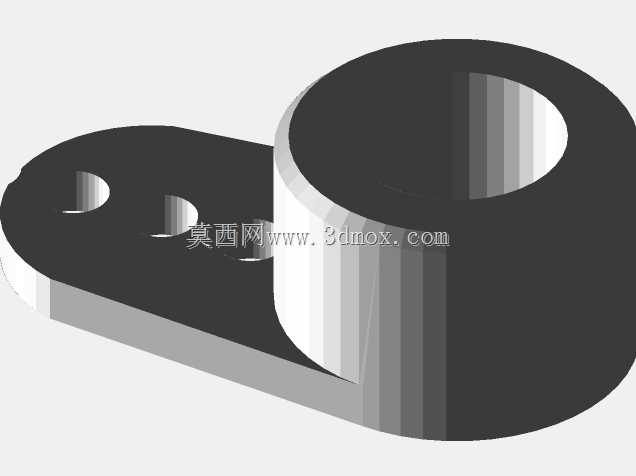

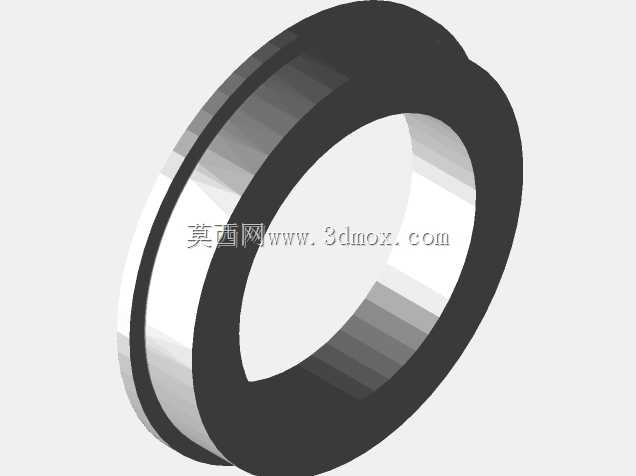

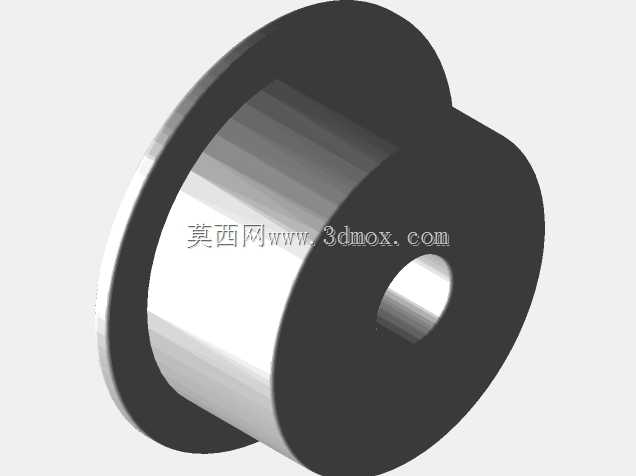

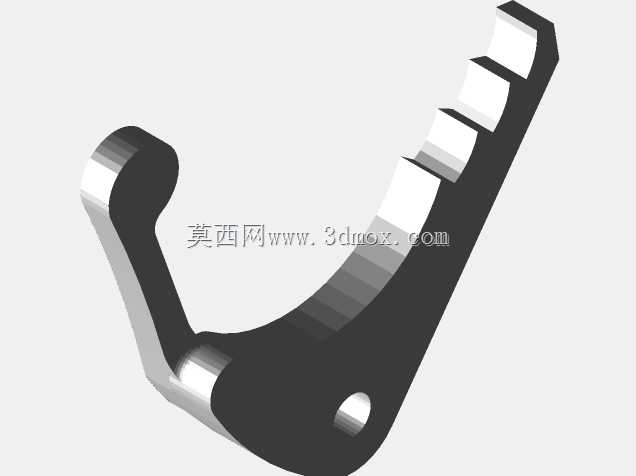

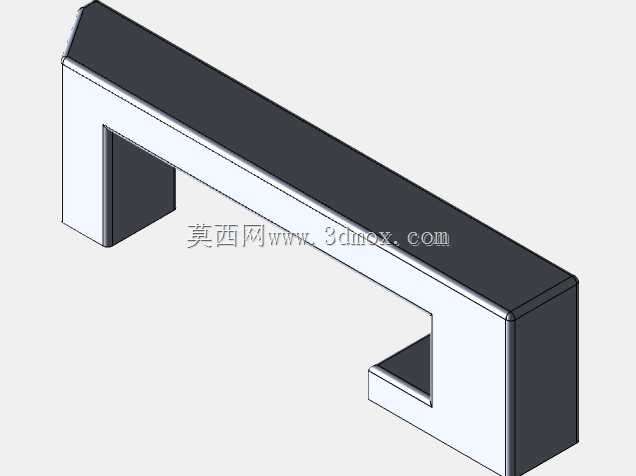

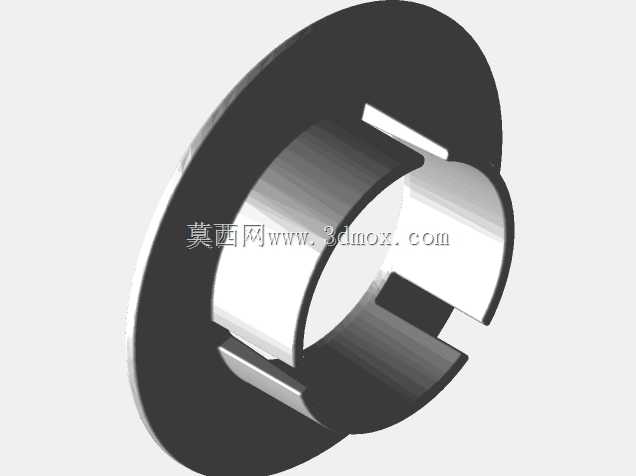

　　设计过程中优先考虑了安装兼容性，基座采用标准铝型材拼接结构，安装孔位匹配主流SMT贴装设备的飞达安装位，无需额外改造设备台架即可完成固定，整体安装边界控制紧凑，双工位并排布置时不会占用过多台架空间，可根据产线需求灵活增减工位数量。导向滚轮组采用带限位台阶的结构，不同宽度的料带可通过更换对应规格的滚轮限位套实现适配，无需整体更换送料轮组，减少换型调整的工作量。驱动部分选用小体积伺服电机搭配减速齿轮组，既保证送料步距的控制精度，又能在有限的安装空间内提供足够的送料扭矩，避免薄型载带拉扯变形。料道部分做了耐磨处理，与载带接触的表面采用低摩擦系数材质，减少载带行进过程中的阻力，防止卡带问题。R1零件采用贴合式安装结构，

　　直接固定在进料器主体上，作为料带末端的定位支撑，保证取料位置的元器件位置一致性，避免载带末端翘曲导致取料失败。卷盘位置预留了足够的回转空间，可适配常规容量的编带料卷，减少换料频次。整个机构的传动路径做了密封防护设计，避免车间内的锡膏粉尘、元件碎屑进入齿轮啮合区域，延长维护周期。在实际使用场景中，这类伺服进料机构既可以配套桌面型小型贴片机使用，也可以作为OpenPnP类开源贴装设备的定制供料单元，相比传统气动飞达，伺服驱动的送料速度可根据贴装节奏灵活调整，步距误差可控制在0.1mm以内，适配0402及以上尺寸的阻容件、小型IC等编带包装元器件的供料需求，结构上的模块化设计也方便后期维护更换易损件，降低产线运维成本。
