明纬LRS-75-12开关电源结构设计

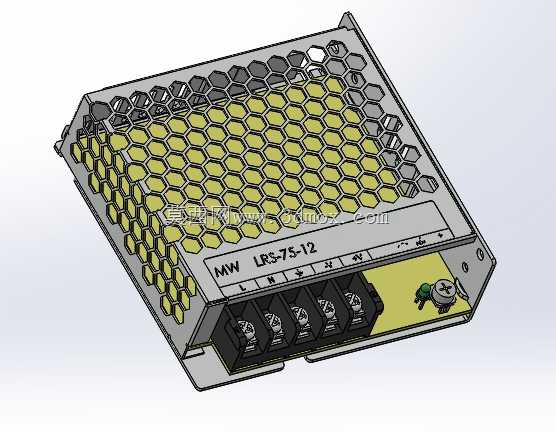

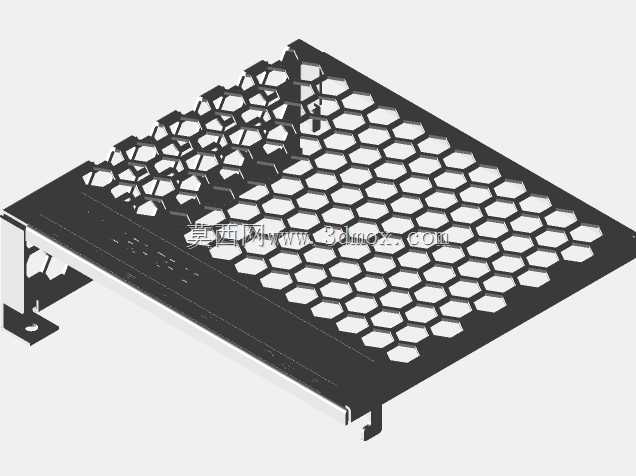

　　这款12V75W输出的AC-DC开关电源，是小型工业电控系统里极为常用的供电部件，日常在桌面焊台、小型SMT周边辅具、桌面级数控小车床、小型视觉检测工位这类负载功率不超过70W的设备里，都能见到它的身影。从结构设计来看，外壳采用0.8mm厚的冷轧钢板弯折成型，上盖做了连续六边形蜂窝冲孔，这种开孔形式相比传统圆形散热孔，在同等开孔率下能获得更好的壳体结构刚性，同时不会因为开孔过大导致内部PCB板上的高压裸露触点被外界金属异物误触，冲孔边缘做了0.2mm的翻边处理，既可以强化开孔处的结构强度，也能避免装配和后期维护时割伤操作人员的手部。壳体侧面预留了三组长圆形散热槽，和上盖的蜂窝孔形成上下贯通的散热风道，内部PCB板上的整流桥、开关管、

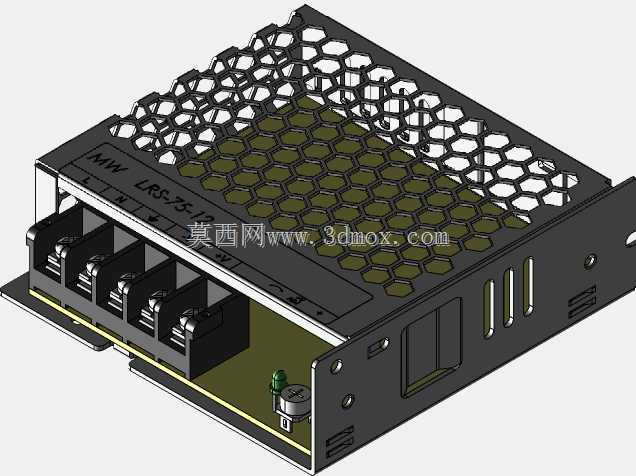

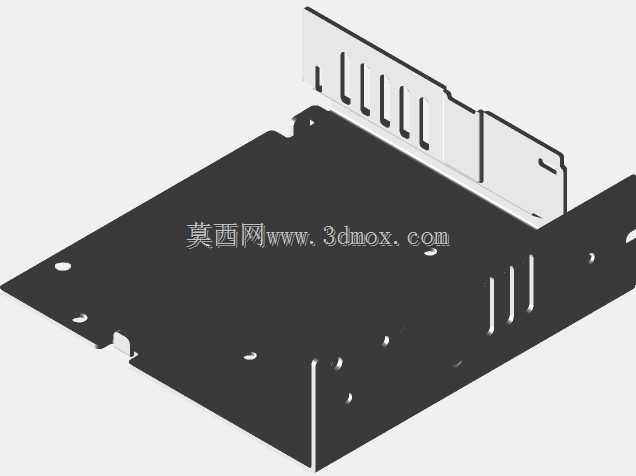

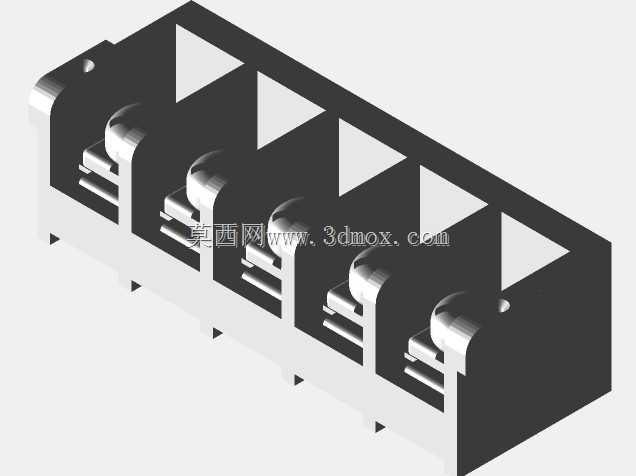

　　高频变压器这些发热器件工作时产生的热量，可以通过自然对流快速散出，不需要额外加装散热风扇，能在40摄氏度的常规工业车间环境下长期满负载运行，不会出现过热降额的问题。接线端采用栅栏式接线端子排，输入端和输出端做了明确的物理分区，AC输入端的L、N、PE端子和DC输出端的V+、V-端子之间预留了足够的电气间隙，端子排上方的壳体表面做了激光蚀刻的接线标识，现场接线时不需要额外查阅说明书就能完成接线，降低接错线的概率。壳体底部预留了两个M4的安装腰孔，安装孔的中心距符合行业通用的75W级开关电源安装尺寸标准，可以直接替换同功率段的老旧电源产品，不需要重新在安装板上打孔，腰孔的设计也能抵消一部分安装板的加工公差，降低现场装配的难度。

　　壳体侧面还预留了可调电阻的操作孔，不需要拆开外壳就能用螺丝刀微调输出电压，补偿长距离供电线路产生的压降，保证末端负载的供电电压稳定在合理区间。内部PCB板和金属壳体之间预留了2mm的绝缘间隙，关键高压部位贴有聚酯绝缘片，避免PCB板和金属壳体接触造成短路故障，壳体的折边处都做了圆角处理，没有尖锐的毛刺，装配时不会刮伤内部的线材绝缘层。
