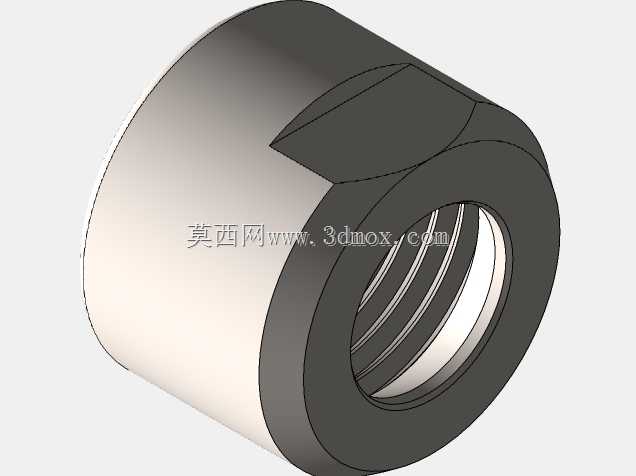

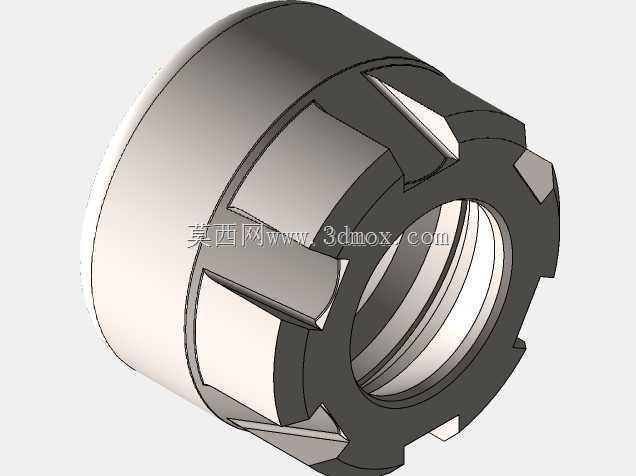

ER11型六角开槽卡盘锁紧螺母结构

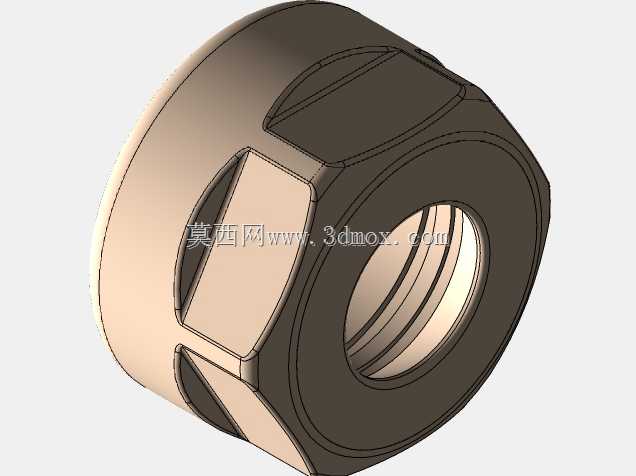

　　这款ER11卡盘螺母是数控雕刻机、小型精密车床主轴夹头配套的核心锁紧零件，日常在小型加工设备的刀具装夹环节承担着固定ER弹性夹筒、保证刀具回转精度的关键作用。在实际加工场景中，无论是PCB板雕刻、小型金属零件铣削还是木工浮雕加工，这类螺母的锁紧可靠性直接决定了加工过程中刀具的跳动量，一旦螺母锁紧失效或者配合精度不足，轻则出现加工表面振纹、刀具崩损，重则会导致工件报废甚至主轴损坏。从结构设计来看，该螺母采用外六角带侧开槽的构型，六角外形适配标准开口扳手，能够在狭小的主轴端部空间内施加足够的锁紧扭矩，相比圆形滚花螺母，六角结构的受力面更均匀，反复拆装也不会出现滚花磨损打滑的问题。侧面开设的三个对称槽位并非减重设计，

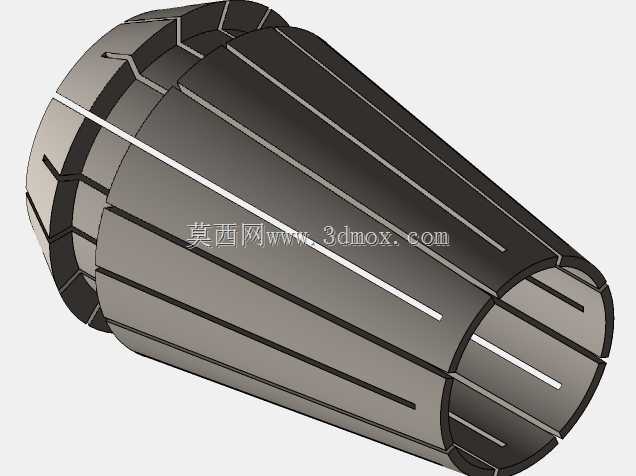

　　而是为了匹配ER夹头的安装特性，在螺母旋紧过程中，槽位能够给螺母本体提供微小的弹性形变空间，避免螺纹旋合时出现憋劲、卡滞，同时能让锁紧力更均匀地传递到ER夹套的锥面上，保证夹套对刀具柄部的周向夹持力一致，有效降低刀具高速旋转时的动平衡偏差。螺纹部分采用标准ER系列细牙螺纹，螺距匹配ER11夹头对应的主轴轴端螺纹规格，安装时无需额外适配，螺纹收尾处做了退刀槽处理，保证螺母能够旋合到指定锁紧位置，不会出现螺纹尾部干涉导致夹套压合不到位的问题。螺母的内端面设计有与ER夹套锥度匹配的压合斜面，旋紧过程中斜面会持续推动夹套沿主轴锥孔向内收缩，从而抱紧刀具柄部，斜面的粗糙度和形位公差直接影响夹持精度，设计时该斜面与螺纹轴线的同轴度控制在0.

　　02mm以内，避免压合时夹套出现偏斜。从安装边界来看，该螺母的最大外圆尺寸适配ER11夹头的配套安装空间，六角对边尺寸符合标准ER螺母的扳手适配规格，整体轴向长度控制在紧凑范围内，不会在安装后超出主轴端部的安全防护空间，即便搭配小型高速主轴使用，也不会因为螺母外形过大增加额外的风阻和动平衡负载。在日常设备维护中，这类螺母需要定期检查螺纹和压合斜面的磨损情况，当斜面出现压痕、螺纹出现滑牙时需要及时更换，避免影响夹持精度，建模时完整还原了螺母的开槽圆角、螺纹退刀槽、压合斜面等细节结构，能够直接用于虚拟装配、干涉检查以及工装设计参考。
