多电机适配贴装拾取工作头结构设计

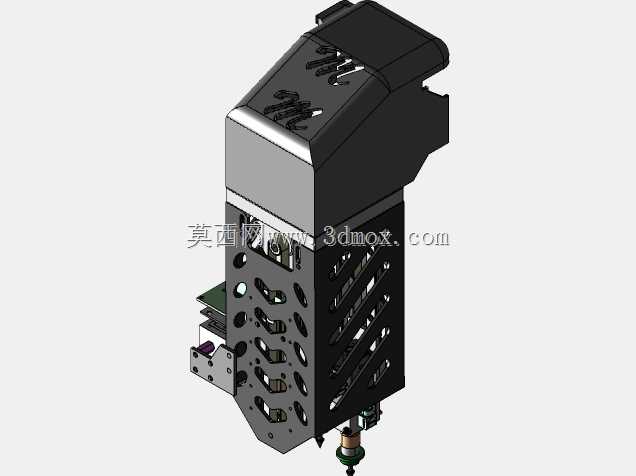

　　该结构为表面贴装工序核心执行端部件，主要适配桌面级及中小型自动化贴装设备的取放作业需求，可直接搭载于双驱或多轴运动平台，完成PCB板级电子元器件的拾取、对位、贴装全流程动作，在小批量电子试制、实验室SMT产线、定制化电路板加工场景中具备较高适配性。整体结构采用分层堆叠式布局，上部预留4组Nema8规格电机安装位，侧部配置2组Nema14规格电机安装位，不同规格电机分别对应吸嘴旋转对位、Z轴升降进给、料带进给触发等独立动作，各传动链路做了物理隔离设计，避免多电机同时运行时的振动串扰问题。主体框架采用镂空式钣金拼接结构，在保证整体安装刚性的前提下尽可能削减自身重量，降低运动平台的负载负担，框架侧面开设多组规则通槽，

　　既可以为内置的传动齿轮、同步带轮、光电限位片提供观察与调试窗口，也能为内置的真空气路、信号排线预留走线空间，避免运动过程中管线剐蹭干涉。下部工作端预留标准吸嘴快装接口，可根据贴装元器件的尺寸规格更换对应口径的吸嘴，接口内置真空通路密封结构，保证拾取微小元器件时的负压稳定性，侧部延伸的安装凸台可直接固定视觉对位相机、补光光源等检测组件，无需额外设计转接支架。安装边界方面，整体结构的上部安装孔位完全匹配标准铝型材运动横梁的槽距，侧部电机安装面做了沉台处理，保证电机安装后外轮廓不超出主体框架的最大宽度，下部吸嘴的最大下行行程覆盖常规PCB板、薄型治具的高度差范围，无需额外调整Z轴原点参数即可适配常规厚度的加工载具。

　　设计过程中对各运动部件的运动包络做了完整校核，Z轴升降过程中吸嘴组件不会与框架、侧装电机产生碰撞，旋转对位动作的传动间隙控制在贴装工艺允许的角度误差范围内，真空通路的内壁做了光滑过渡处理，减少负压损耗，保证0402及以上规格阻容件拾取的稳定性。
