Juki贴片机喷嘴自动更换驻车定位装置

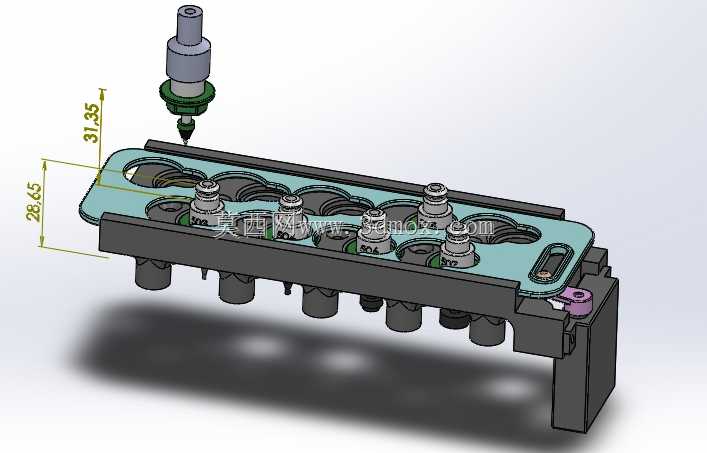

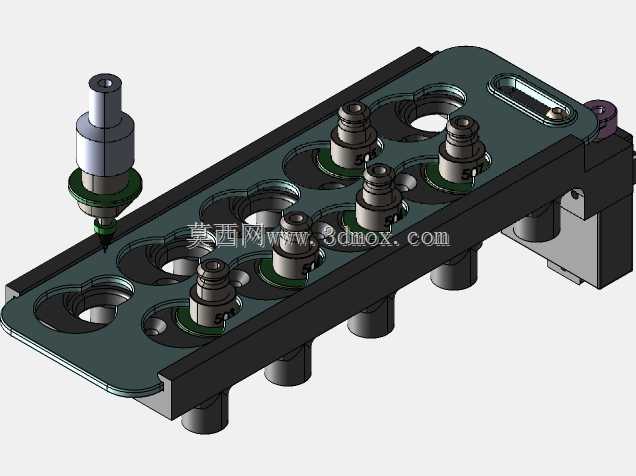

　　这套机构主要服务于桌面型OpenPnP贴装设备的Juki系列吸嘴自动更换流程，驻车档作为换嘴工位的定位基准部件，承担吸嘴暂存、对位、锁紧释放的核心功能，适配7kg负载级平面伺服驱动的贴装头作业需求。从结构布局来看，载板上设置了多组适配不同规格Juki吸嘴的定位槽位，可同时容纳6支以上不同口径的吸嘴待命，贴装头移动至驻车工位上方时，可通过垂直方向的31.35mm行程完成吸嘴的脱卸与拾取动作，无需额外人工干预即可完成不同贴装工序的吸嘴切换。设计阶段优先考虑了贴装头的移动路径边界，整体基座采用下沉式安装结构，载板与底部支撑框架预留了足够的避让空间，避免贴装头带料移动时与周边送料机构产生干涉，侧边设置的紫色拨块为锁止触发件，

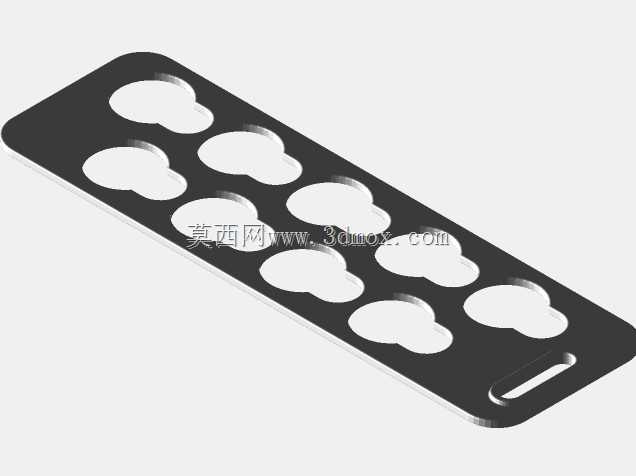

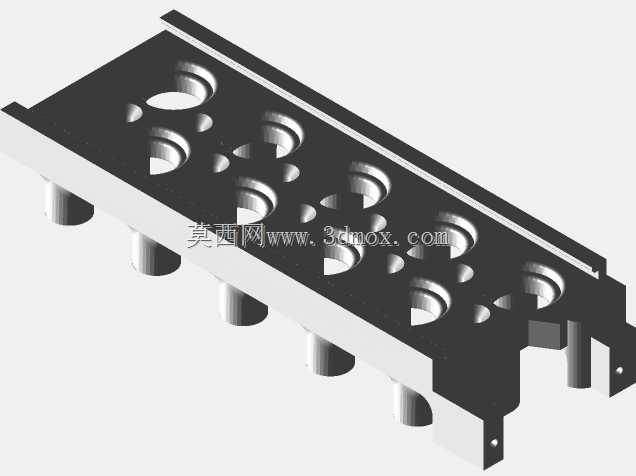

　　当贴装头下压到位时，拨块受挤压缩回即可解锁对应槽位的吸嘴卡扣，上移时自动锁止固定吸嘴，无需额外气动或电控元件驱动锁止动作，大幅简化了工位的布线与气路布局。载板表面做了耐磨处理，每个吸嘴定位槽都设置了导向锥面，即使贴装头存在±0.1mm的定位偏差，也能通过锥面引导将吸嘴顺滑导入定位槽，降低换嘴失败的概率。底部支撑框架采用一体式折弯结构，保证长期往复作业下的结构刚性，不会因为贴装头频繁下压产生形变导致定位精度偏移。在实际SMT小批量生产场景中，这类驻车换嘴机构可直接集成在贴片机工作台的空闲区域，不需要占用额外的送料器安装位，适配市面上多数改装型OpenPnP设备的安装孔位，换嘴动作全程耗时不超过2秒，

　　可大幅提升多规格元件贴装时的作业效率，避免人工换嘴带来的精度偏差与停机时间。结构上所有运动部件都做了防呆设计，不同规格的吸嘴槽位做了差异化的卡位尺寸，避免吸嘴错装导致的贴装故障，载板上的长条形调节槽可根据不同贴装头的原点位置微调安装位置，适配不同机型的安装公差。
