JUKI伺服喷嘴快速更换转盘执行机构

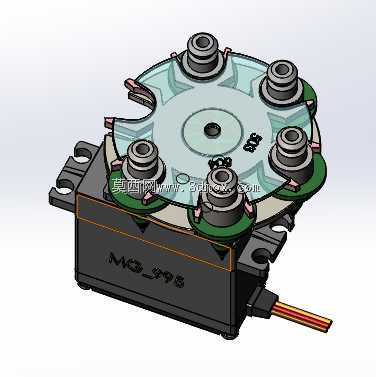

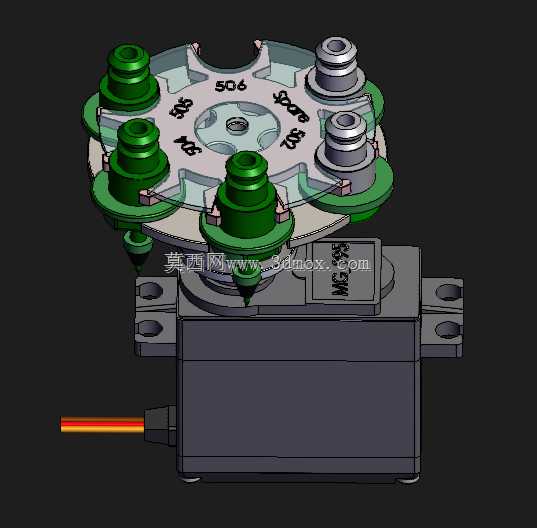

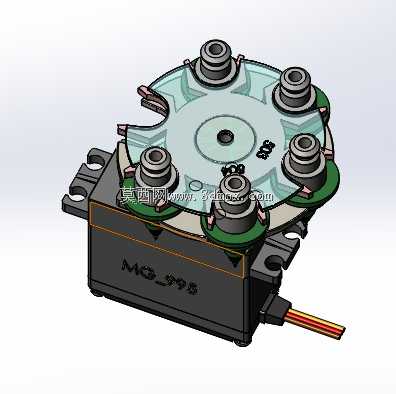

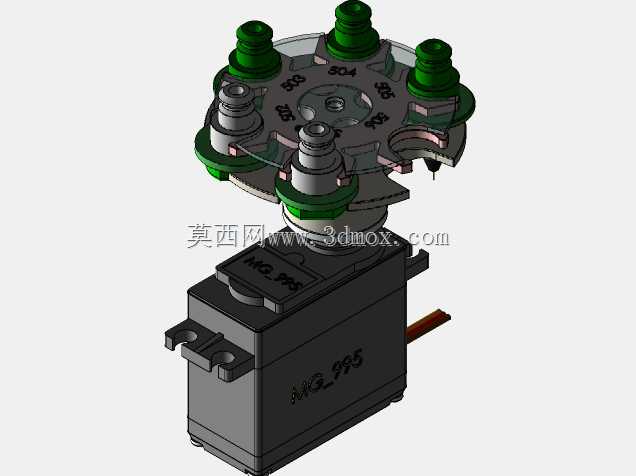

　　这套机构主要适配桌面级表面贴装设备的取料端改造场景，针对小批量多品种贴装作业中频繁更换吸嘴的痛点设计，替代传统人工手动换嘴的操作流程，可在设备运行间隙自动完成不同规格吸嘴的切换动作，适配0201到SOP8封装范围的元器件拾取需求。整套执行单元以标准舵机作为旋转动力源，上部转盘均匀布置六个吸嘴安装工位，每个工位对应不同口径的JUKI规格吸嘴，工位下方设置弹性定位结构，旋转到位后依靠锥面配合实现精准定位，保证吸嘴轴心与贴装头主轴的同轴度误差控制在0.02mm以内，避免拾取元器件时出现偏位、漏吸问题。底座部分采用对称安装耳设计，安装孔位间距匹配主流桌面贴片机的Z轴滑台安装尺寸，不需要额外加工转接板即可直接固定，出线端预留标准舵机接口，

　　可直接接入设备通用IO端口控制，不需要额外增设驱动模块。设计过程中优先考虑了作业中的防呆需求，转盘边缘设置缺口式位置标识，配合底座上的光电传感器可实现原点复位，每次上电自动校准零位，避免多工位旋转累计误差导致的对位偏差；每个吸嘴工位的气路采用独立密封结构，工位未旋转到工作位时气路自动断开，不会出现漏气泄压问题，保证工作位吸嘴的负压拾取压力稳定。上部转盘采用轻质工程塑料材质加工，降低旋转惯量，单工位切换动作可在0.2秒内完成，不会拖慢整体贴装节拍；吸嘴安装位采用标准快拆结构，磨损后可直接替换同规格标准吸嘴，不需要整体更换转盘组件。底座侧面设置的限位凸台可限制转盘超程旋转，避免调试过程中旋转角度过大扯断内部接线，

　　整体结构的外露运动部件均做了倒角处理，不会在设备运行过程中剐蹭周边的飞达、送料组件。机构整体的垂直安装高度控制在38mm以内，不会占用Z轴过多的运动行程，可适配最大20mm高度的元器件贴装作业，安装后不需要重新调整设备原有Z轴的软限位参数，可直接匹配原有贴装程序的坐标设置。
