PnP Nema8 Juki贴装收割台组件结构

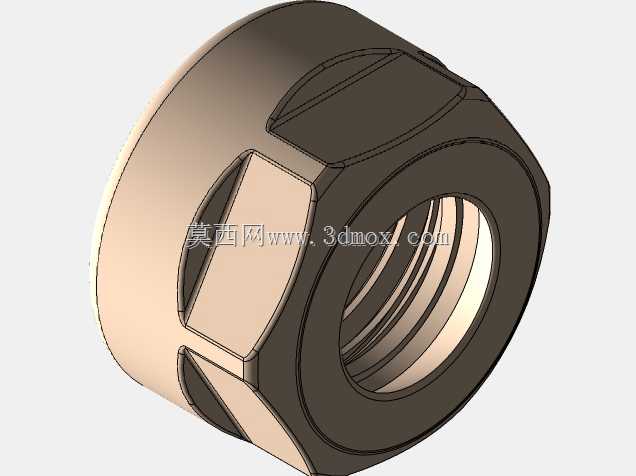

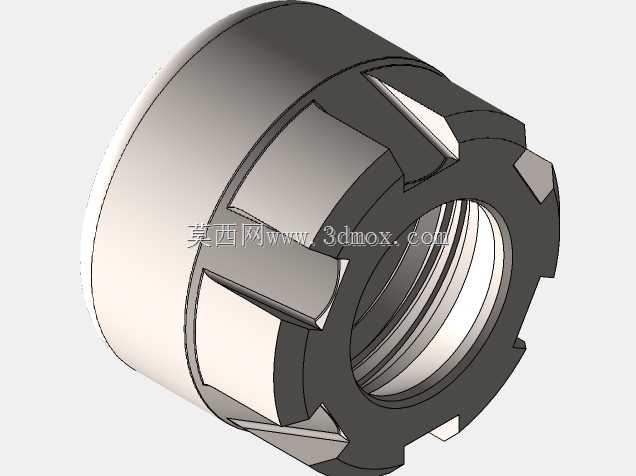

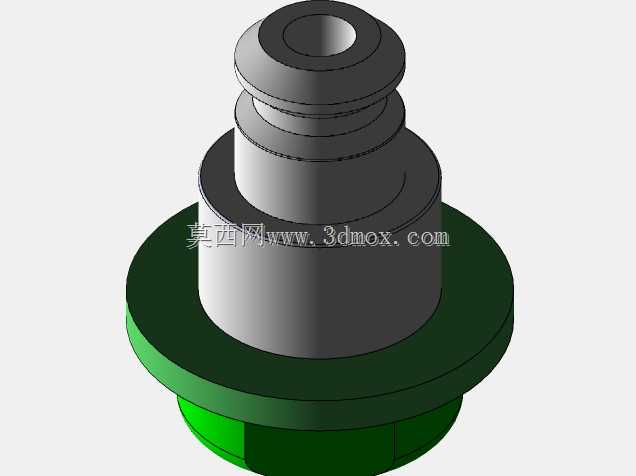

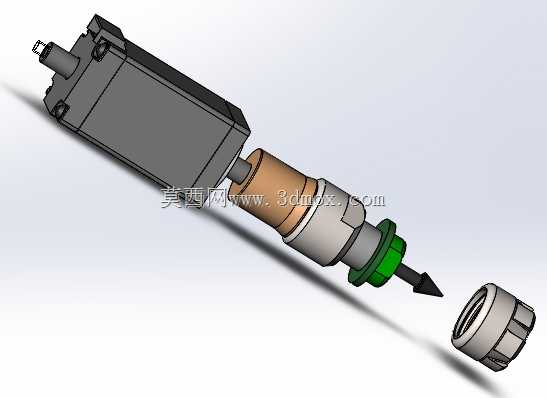

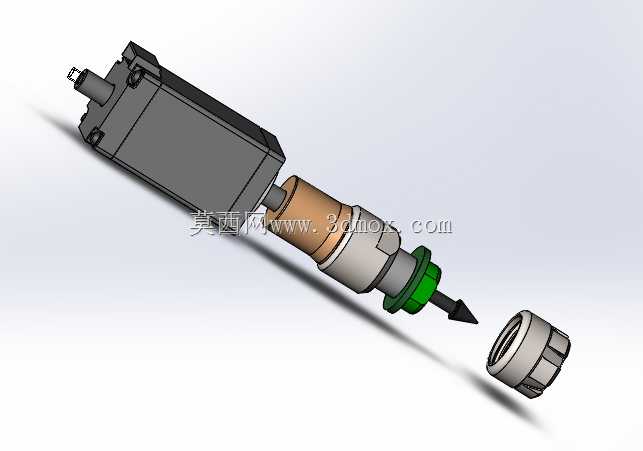

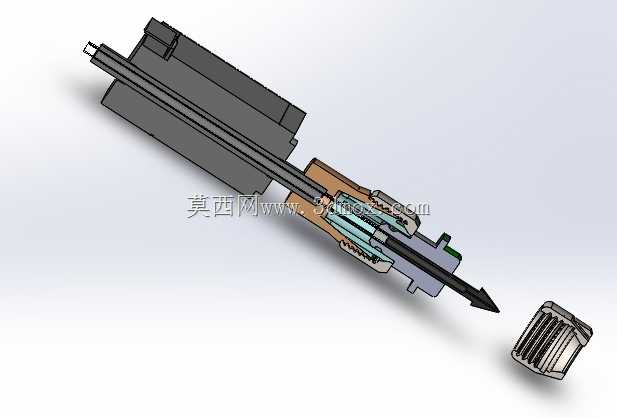

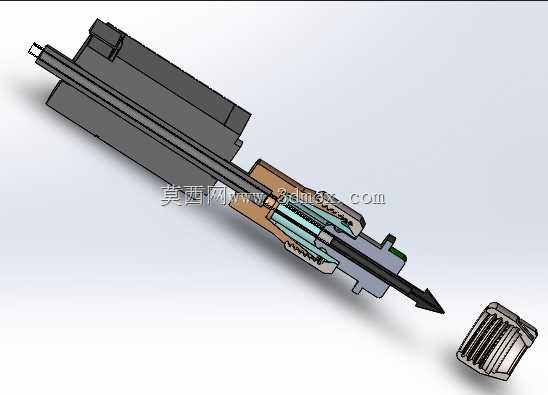

　　这套组件主要面向桌面级贴装设备的取料执行端设计，适配Nema8规格的步进驱动单元，核心解决小尺寸PCB板件贴装过程中，元件拾取、对位、贴装全流程的动作执行需求，在小型SMT打样生产线、实验室原型贴装场景中，可直接替换同规格Juki贴装设备的前端执行组件，也可用于自研小型贴片机的取放机构搭建。从结构设计逻辑来看，组件采用同轴分层布局，驱动单元、传动杆、吸嘴固定段沿同一轴线排布，最大限度压缩径向安装尺寸，适配狭小的设备安装空间，传动段采用滑动配合结构，内置的复位弹性件可保证吸嘴在接触PCB板面时具备合适的缓冲行程，避免刚性接触导致元件碎裂或板面划伤。组件附带的收割台结构，主要用于完成料带覆盖膜的剥离动作，在料带进给过程中，

　　收割台的导向斜面可将覆盖膜平稳掀起并导向收纳通道，保证吸嘴下行拾取元件时，料腔完全暴露无遮挡，避免覆盖膜干涉吸嘴取料动作。从安装边界来看，组件的驱动端采用标准Nema8安装孔位，可直接与市面通用的20mm规格步进电机输出端对接，无需额外加工转接法兰；吸嘴端采用Juki标准快拆接口，可兼容同系列不同口径的吸嘴，适配0402、0603乃至SOP封装的小型元件拾取需求。整体结构的行程设计覆盖常规8mm编带料的取料高度差，传动杆的直线运动精度控制在0.02mm以内，可满足常规消费电子类PCB板的贴装精度要求。设计过程中针对组件的维护便利性做了优化，所有配合段均采用可拆卸结构，日常更换易损件、清理料屑时无需拆解整体驱动单元，仅需拆下前端固定卡扣即可完成吸嘴、缓冲件的更换，大幅降低设备运维的时间成本。组件的出线端预留了标准的传感器安装位，可加装原点光电开关，配合设备控制系统完成吸嘴上下行程的原点定位，避免超程撞击导致的结构损坏。
