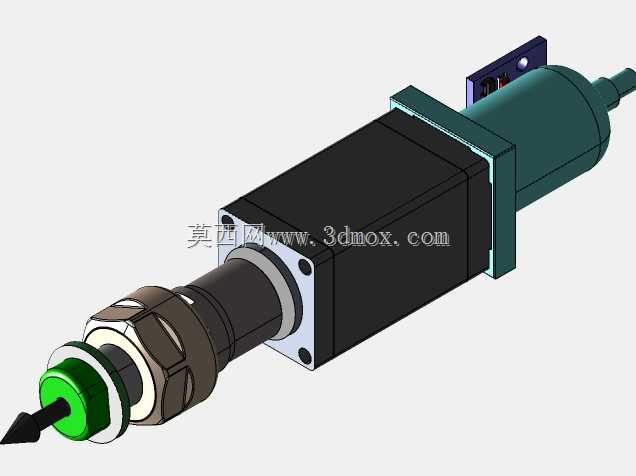

Juki贴装设备用Nema8高感应限位开关结构

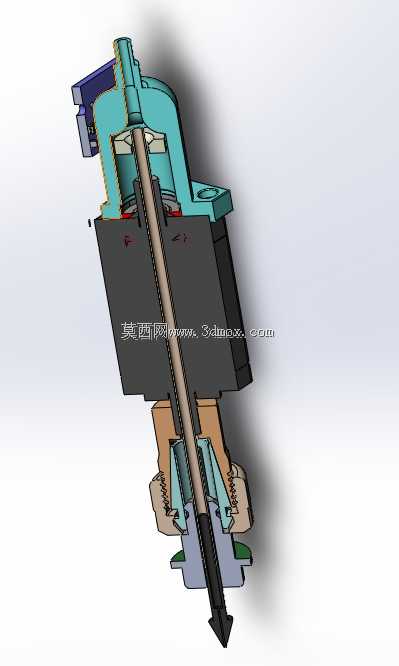

　　这款限位开关主要适配Juki系列SMT贴装设备，在高速贴装工位、PCB传输轨道、馈线机构的行程端点承担位置触发与硬限位保护作用，避免运动部件超程碰撞造成贴装头损伤、PCB板件报废。从结构剖面来看，整体采用同轴分层装配设计，主体外壳做了阶梯式限位卡槽，内部感应触发模块居中布置，上下两端分别设置接线引出端与触发顶杆结构，触发顶杆做了耐磨导向设计，配合内部复位弹簧实现触发后的自动回位，高感应模块可在触发端靠近感应区间时提前输出信号，给设备控制系统预留足够的减速响应距离，相比普通机械触点式限位开关，能有效降低高速运动下的冲击磨损，延长部件使用寿命。设计过程中优先考虑了贴装设备内部狭小安装空间的适配性，整体径向尺寸匹配Nema8安装规格，

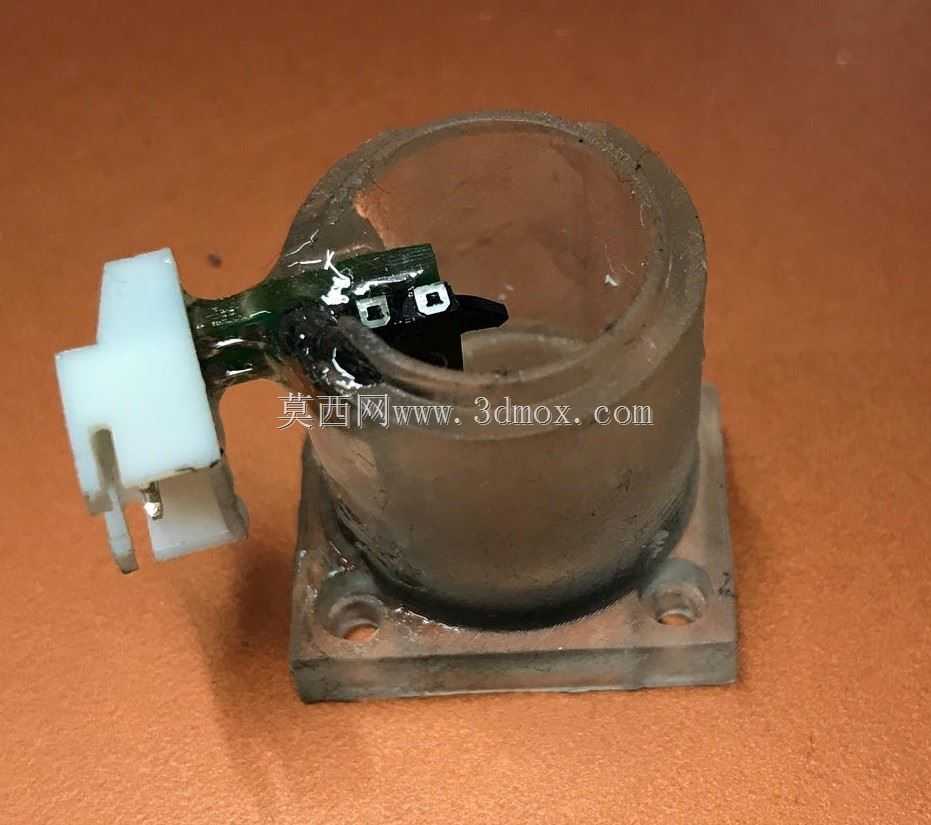

　　安装法兰上预留的两个固定孔位可直接适配现有设备的安装基准面，不需要额外做转接板加工，轴向长度经过压缩，不会和周边的贴装头移动路径、馈线拖链产生运动干涉。内部结构做了分层密封设计，可阻挡SMT车间内的焊锡烟尘、细小元件碎屑进入感应腔，避免感应失效或者触点卡滞，触发端的防尘圈采用耐磨氟橡胶材质，长期往复运动也不会出现过度磨损导致的密封失效。接线端做了卡扣式快接结构，现场更换时不需要做复杂的接线焊接，直接对准卡扣插入即可完成接线，能缩短设备维护的停机时间。触发顶杆的头部做了圆弧过渡处理，和设备运动部件的触发块接触时不会出现卡滞、刮擦，触发力经过调校，既不会因为触发力过小导致误触发，也不会因为触发力过大增加运动部件的负载。

　　在PCB传输轨道工位使用时，这款限位开关可精准感知PCB板的到位位置，给贴装头输出准确的贴装基准信号，在馈线机构上使用时，可限制馈线带的拉伸行程，避免馈线拉扯过度造成供料中断。整体结构没有多余的冗余设计，所有零件都采用标准化的机加工与注塑工艺成型，批量生产时的装配效率较高，零件互换性强，后期维护更换配件不需要做额外的适配修磨。
