Weller WMRP焊笔手柄3.5mm适配结构

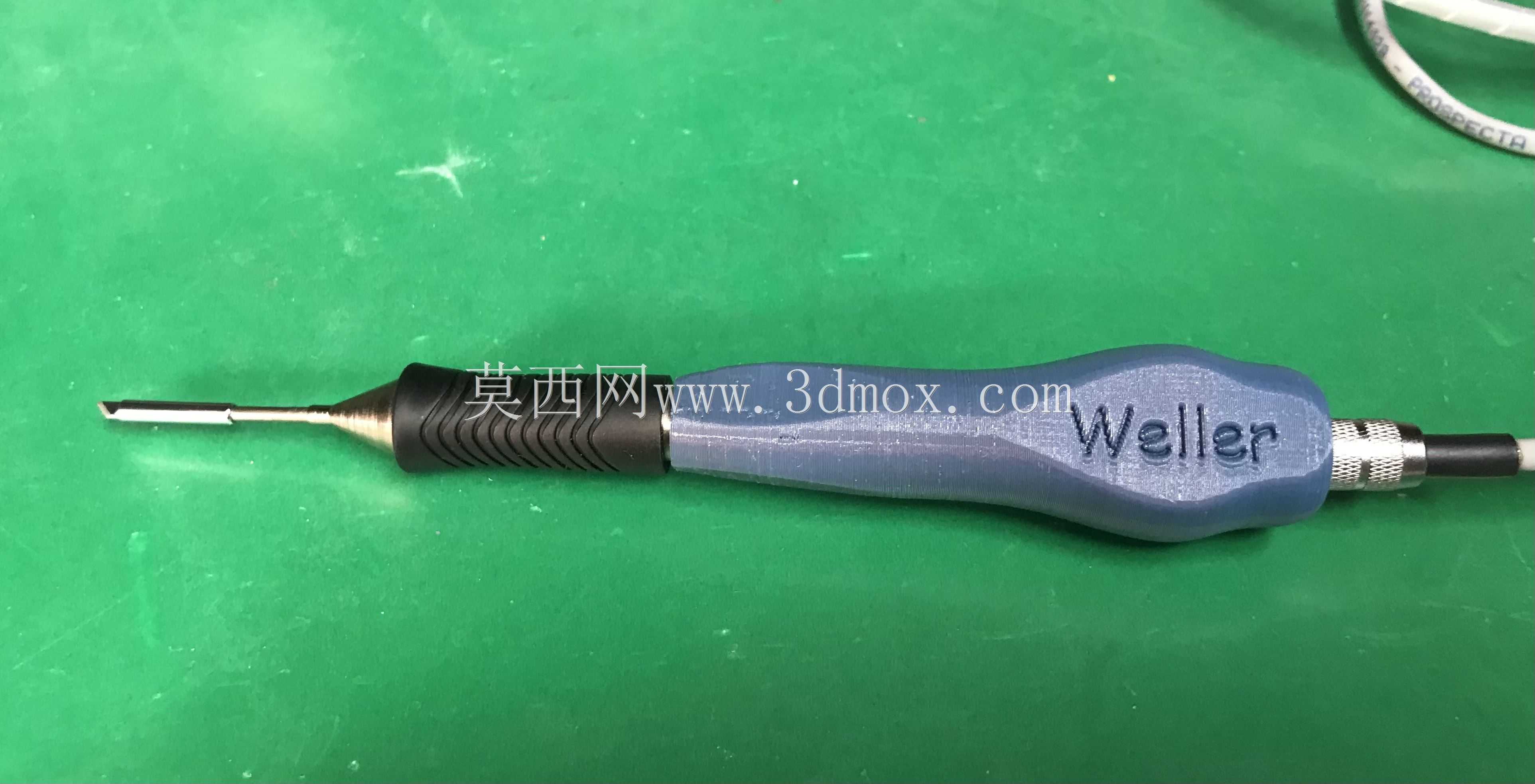

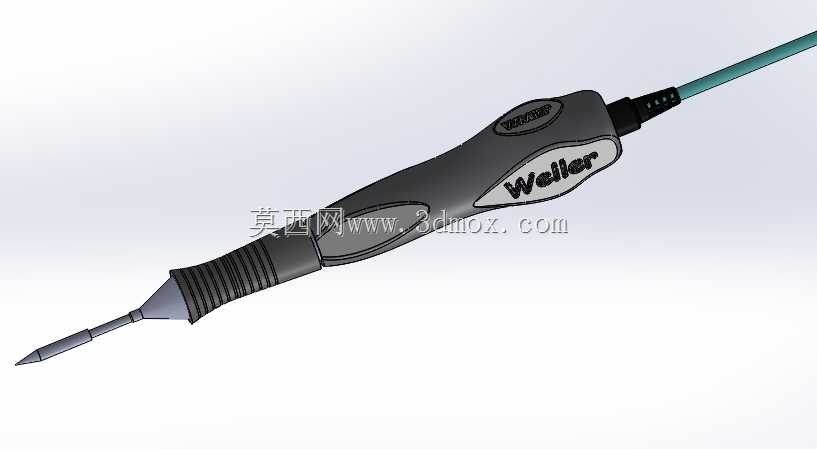

　　这款适配Weller WMRP系列的3.5mm焊笔手柄结构，主要面向精密电子组装、返修工位的手工钎焊作业场景，在消费电子主板维修、精密线束焊接、小尺寸元器件引脚搪锡等工况下，能够为操作人员提供稳定的握持支撑与焊头定位基准。从实际使用需求出发，手柄的握持段采用符合人体工学的收腰曲面设计，表面做了防滑纹理处理，长时间连续焊接作业时能够降低手部握持疲劳，避免操作过程中手柄打滑导致的焊位偏移、焊点虚焊问题。手柄前端的连接结构做了同轴度公差约束，能够保证3.5mm规格焊头安装后与手柄轴线的同轴度误差控制在0.1mm以内，焊接时焊头不会出现偏心晃动，针对0402、0201这类小尺寸表贴元器件的引脚焊接，能够精准控制焊头接触位置，

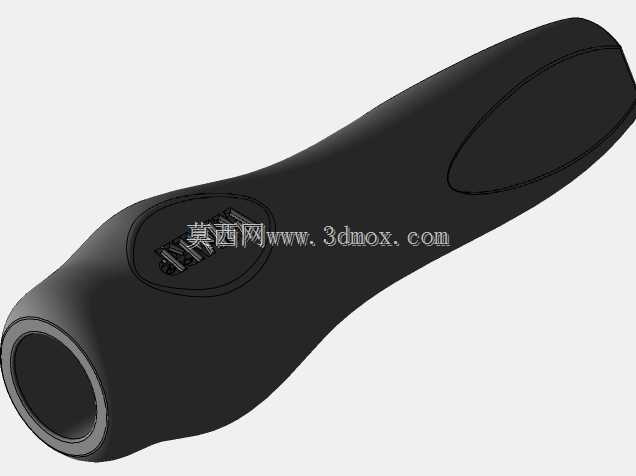

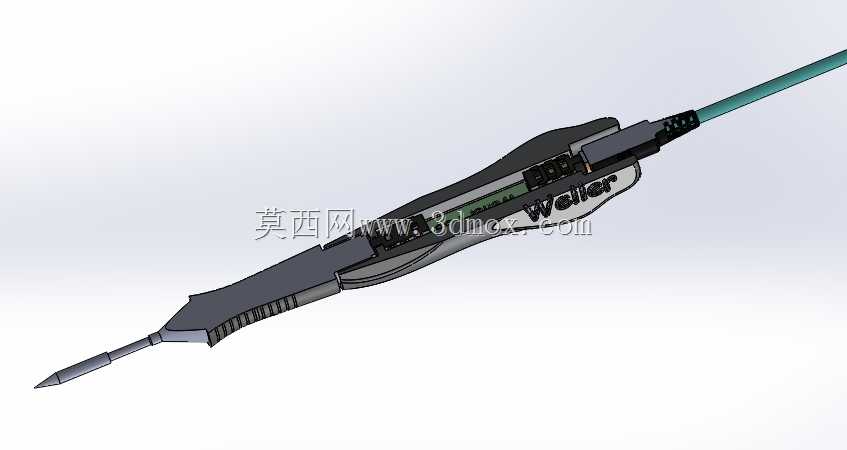

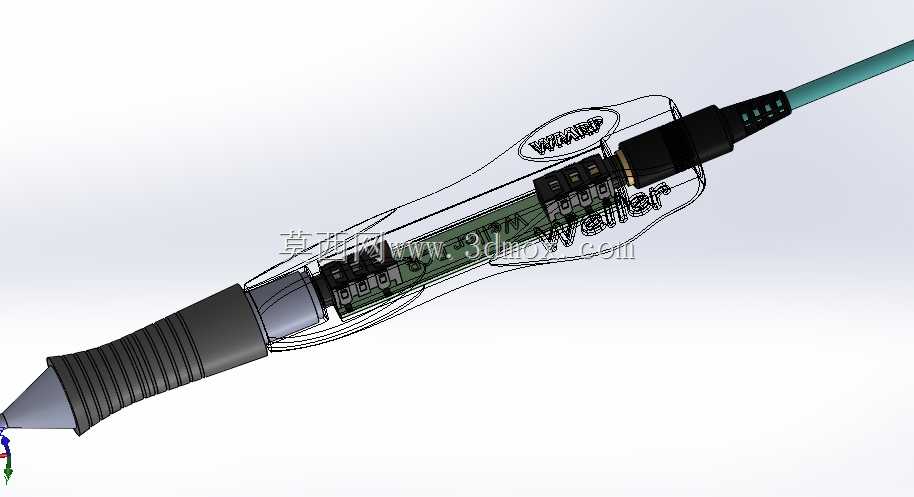

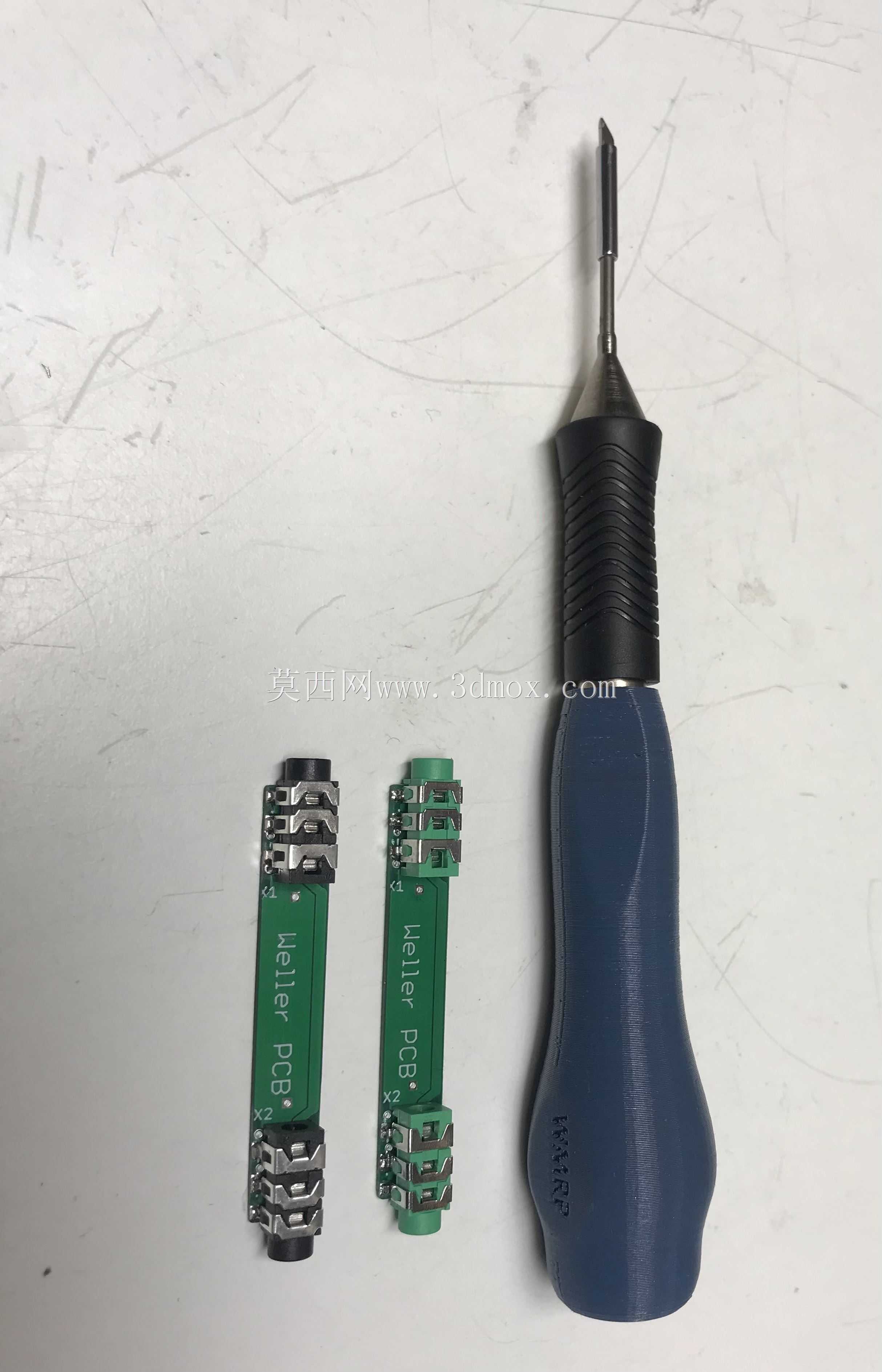

　　避免误伤周边元器件。设计过程中，手柄内部预留了加热芯的走线空腔与固定卡位，空腔内壁做了隔热层的安装避让位，能够避免加热芯的高温传导至握持区域，保证长时间高温作业时手柄外表面温度始终处于操作人员可舒适握持的区间。手柄尾部的线缆连接端做了防弯折结构设计，出线位置设置了柔性缓冲段，能够承受工位上频繁的线缆拉扯、弯折动作，避免内部导线因反复弯折出现断芯故障，提升工具在高频使用场景下的使用寿命。从安装边界来看，手柄整体最大外径控制在18mm以内，总长度不含焊头为120mm，能够适配市面上多数Weller系列焊台的主机接口，不需要额外做转接结构即可直接配套使用，手柄上的品牌标识区域做了凹陷设计，标识粘贴后不会突出手柄表面，

　　避免操作时标识剐蹭工件或者工位治具。针对精密焊接场景下的操作需求，手柄的重心做了前置优化，整体重心落在距离前端焊头安装位45mm的位置，操作人员捏持手柄进行精细焊点操作时，手腕不需要额外施加平衡力，能够更稳定地控制焊头移动轨迹，在高密度PCB板的飞线焊接、引脚补焊作业中，能够有效提升焊点一致性，降低操作失误率。
