4mm管出口锁紧快接锁夹结构设计

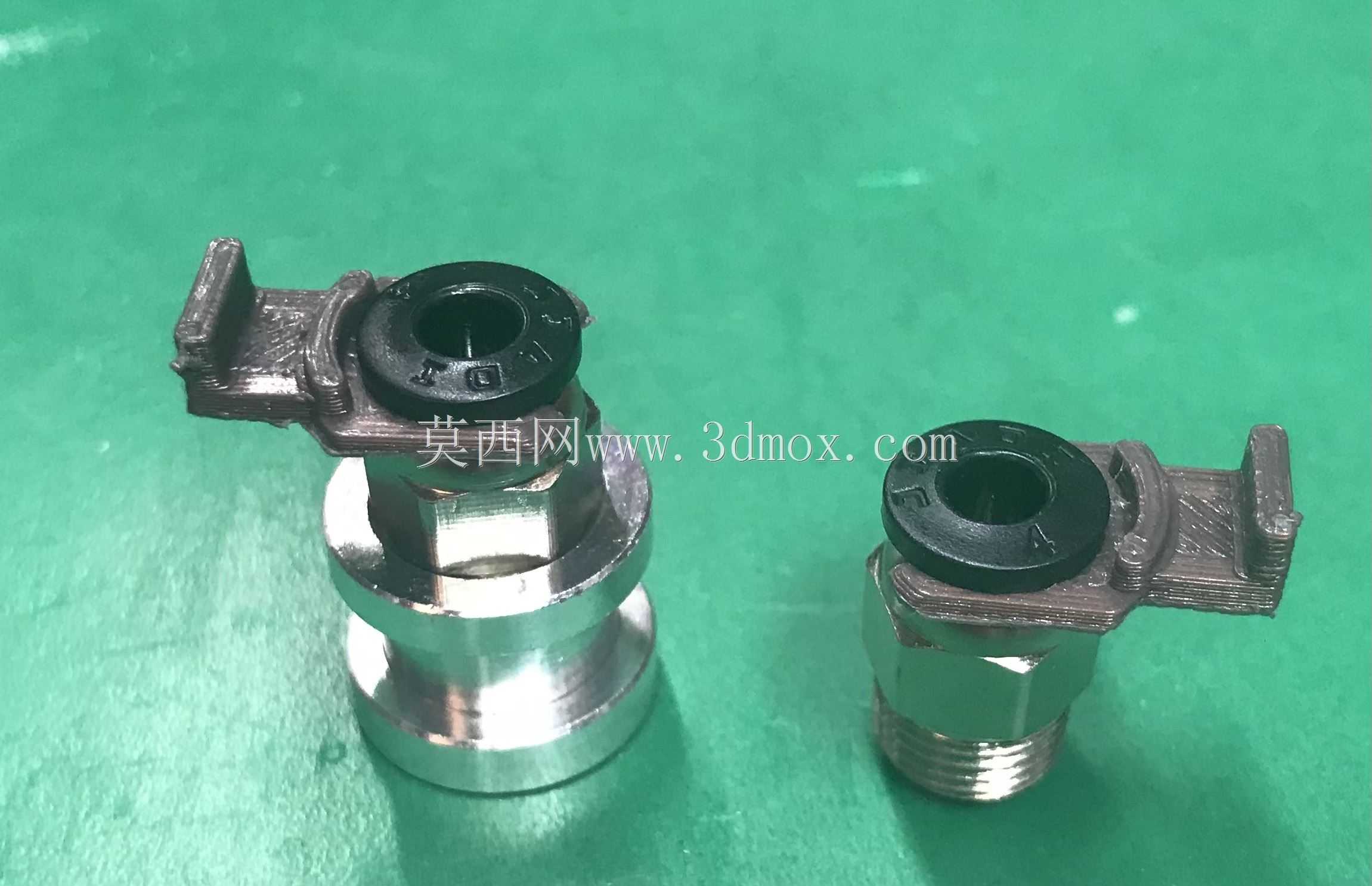

　　在挤出成型、温控流体管路的现场布设场景里，管路末端的固定锁紧一直是容易被忽略却直接影响运行稳定性的细节——传统方案里大量采用尼龙扎带捆扎管出口与设备接头的位置，长期受管路振动、温度交变影响，扎带容易出现蠕变松脱、老化断裂的问题，轻则出现管路移位漏液，重则导致管路脱出引发生产中断，这款快接锁夹正是针对这类痛点开发的管路锁紧配件。从实际适配场景来看，这款锁夹专门针对外径4mm的硬质管路设计，可直接替换挤出机料筒出口、冷热循环温控头位置的传统扎带固定方案，安装时无需额外工具，只需将开口卡入管路与接头的衔接位置，尾部的定位卡扣即可卡入设备预设的安装槽位，完成轴向与径向的双向限位，相比扎带捆扎的方式，锁紧力更均匀，

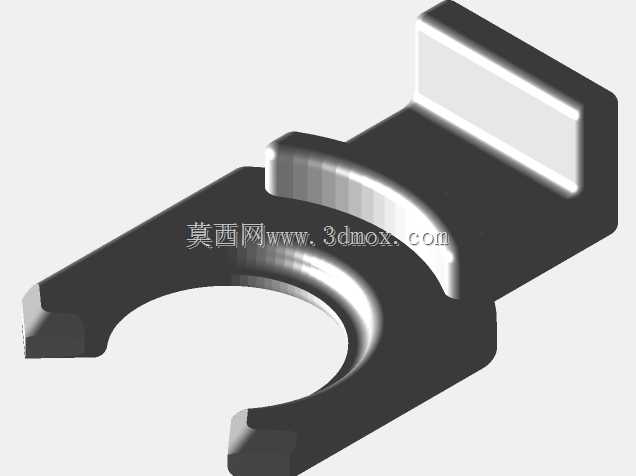

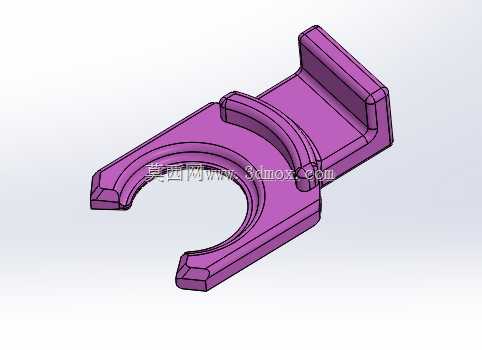

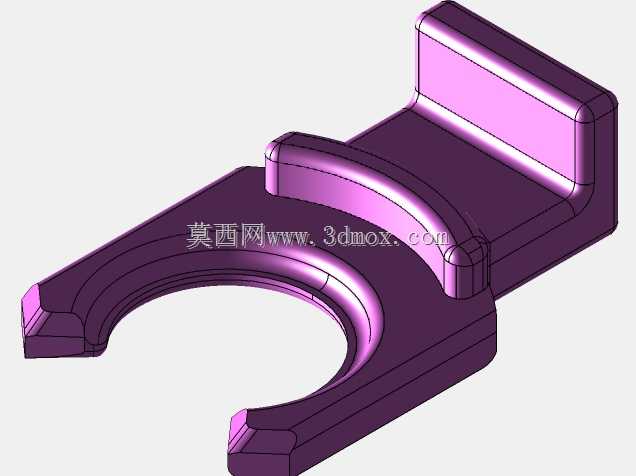

　　不会出现扎带勒紧导致的管路变形、通径缩窄问题。从结构设计逻辑来看，锁夹整体采用C型开口抱合结构，开口尺寸略小于4mm管的外径，依靠自身结构的弹性变形完成卡入，卡入后内圆弧面与管路外壁完全贴合，接触面积远大于扎带的线接触形式，单位面积的压紧力更低，即使是PTFE、硅胶这类软质管路，也不会出现长期压紧后的压痕变形问题。抱合圆弧的后侧设置有加强凸筋，沿锁夹的受力方向布置，可避免长期锁紧状态下结构出现张开变形，保证锁紧力的长期稳定性；尾部的L型定位折边是整个结构的安装基准，折边的厚度与设备安装槽的间隙控制在0.1mm以内，安装后可限制锁夹沿管路轴向的窜动，同时折边上的定位平面可与设备安装面完全贴合，抵消管路内部流体压力产生的轴向推力，

　　避免管路受内压影响从接头位置脱出。从安装边界尺寸来看，锁夹整体的宽度控制在12mm以内，厚度方向的最大尺寸为8mm，对于多管路并排布设的场景，相邻管路的中心距只需保持15mm即可完成安装，不会出现相邻锁夹干涉的问题，非常适合挤出机多流道出料、温控单元多管路并行排布的紧凑安装场景。C型开口的导入端做了15度的倒角导向，安装时无需完全对准，顺着倒角即可将管路滑入抱合位置，单人单手即可完成安装操作，相比扎带需要穿设、拉紧、剪断的多步操作，安装效率可提升60%以上，后期维护拆卸时，只需用一字螺丝刀撬动开口位置即可快速取下，可重复多次使用，不会像扎带一样拆卸即报废，能有效降低设备维护的耗材成本。在受力设计上，锁夹的壁厚做了差异化处理，

　　抱合位置的壁厚为2.5mm，保证足够的抱紧力，尾部定位折边的位置壁厚增加到3mm，抵消轴向推力带来的结构变形，折边与抱合主体的衔接位置做了R2的圆角过渡，避免应力集中导致的断裂问题，即使在-20℃到80℃的工作温度区间内，结构依然能保持足够的弹性与强度，不会出现低温脆断、高温软化的问题。实际应用中，这类锁夹除了挤出机、冷热温控头的管路固定，还可拓展应用于气动管路、小型流体输送管路的末端锁紧，只要是外径4mm的管路与快插接头衔接的位置，都可以采用这款锁夹做二次防脱保护，相比传统的扎带、钢丝捆扎方案，固定可靠性更高，外观更规整，也更符合工业设备的标准化装配要求。在建模过程中，所有的配合尺寸都按照常用4mm快插接头的安装尺寸做了适配，抱合圆弧的圆心与尾部定位面的距离经过反复校核，保证安装后锁夹的抱紧位置正好落在接头的卡紧段，不会出现锁夹位置偏移导致的锁紧失效问题，开口的弹性变形量控制在1mm以内，既保证安装时的顺畅度，又能提供足够的抱紧力，避免正常工作状态下锁夹自行脱落。
