法兰连接弹簧式安全泄压阀结构设计

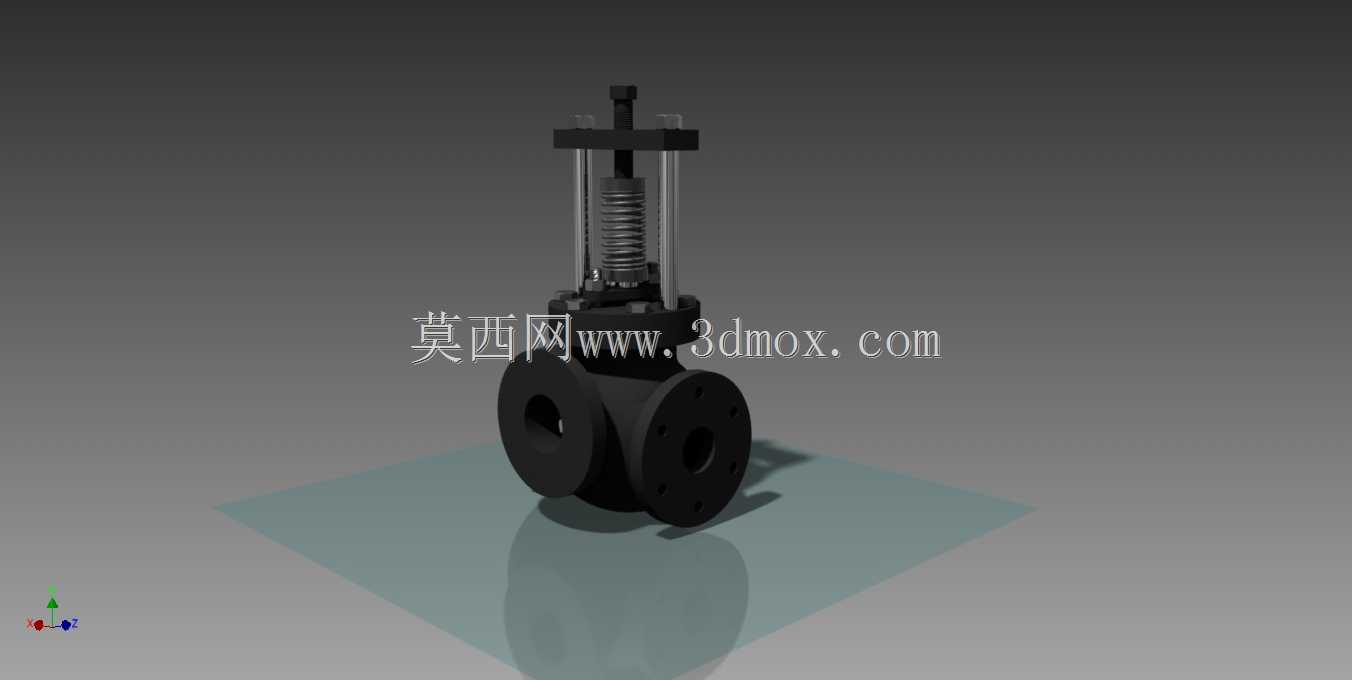

　　这款安全泄压阀的三维结构设计，核心围绕承压管路系统的超压防护需求展开，在化工流体输送、蒸汽管网、压力容器配套、工业给排水系统中都有广泛的应用场景，其核心作用是在管路内部介质压力超过设定阈值时，自动开启阀瓣泄放多余介质，待压力回落至安全区间后自动回座密封，避免管路、容器因超压出现破裂、泄漏甚至爆管事故，是承压系统中不可或缺的安全保护部件。从结构设计思路来看，该阀采用法兰连接的接口形式，相比螺纹连接的小通径安全阀，法兰结构能够适配更高压力等级、更大通径的管路安装需求，连接时通过法兰盘上的均布螺栓孔配合密封垫片实现端面密封，安装对位便捷，密封可靠性更强，也方便后期的检修拆卸。阀体采用角式流道结构，介质从侧方法兰入口进入阀腔，

　　垂直向上的流道正对阀瓣密封面，这种流道设计能够减少介质流动的转向阻力，在泄压开启时让介质顺畅排出，降低阀体内的紊流冲击，同时也让阀瓣受到的介质压力更均匀，避免开启过程中出现阀瓣偏卡、启闭卡顿的问题。上部的加载结构采用圆柱螺旋压缩弹簧作为压力敏感元件，弹簧的预压缩量通过顶部的调节螺母进行调整，以此匹配不同系统的设定开启压力，弹簧外侧设置了开放式的防护支架，既能够对弹簧的伸缩运动起到径向导向作用，避免弹簧受压失稳出现偏斜，也能让弹簧直接暴露在环境中散热，避免高温介质传导的热量长期积聚导致弹簧弹力衰减，延长部件的使用寿命。阀瓣与阀杆采用一体式联动结构，阀瓣密封面堆焊硬质合金层，能够耐受高速介质的冲刷与腐蚀，保证长期启闭后的密封性能，

　　阀杆与上部支架的导向套采用小间隙配合，保证阀瓣启闭过程中始终与阀座密封面保持同轴，避免出现密封面偏磨导致的内漏问题。从安装边界来看，该阀的侧方入口法兰与底部出口法兰的端面保持垂直布局，安装时需要预留足够的操作空间，尤其是顶部调节螺母的位置，需要预留出扳手操作的空间，方便后期对开启压力进行校准调整；阀体两侧的法兰盘厚度、螺栓孔中心距、密封面尺寸都符合对应压力等级的法兰标准，选型时只需要匹配管路的公称通径与压力等级，就可以直接对接安装，不需要额外制作过渡连接件。在实际工况应用中，这类弹簧式安全阀不需要额外的动力源驱动，完全依靠管路介质自身的压力实现自动启闭，可靠性远高于电动、气动控制的泄压元件，即使在系统断电、控制回路失效的情况下，

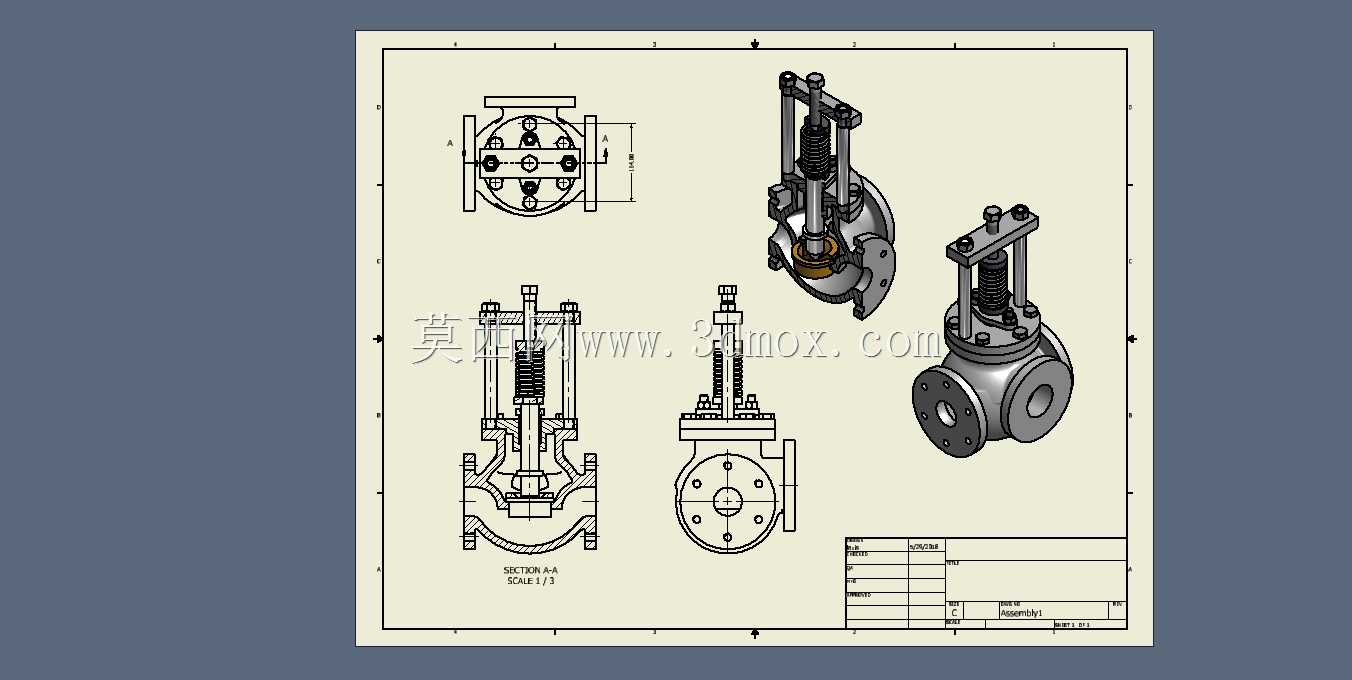

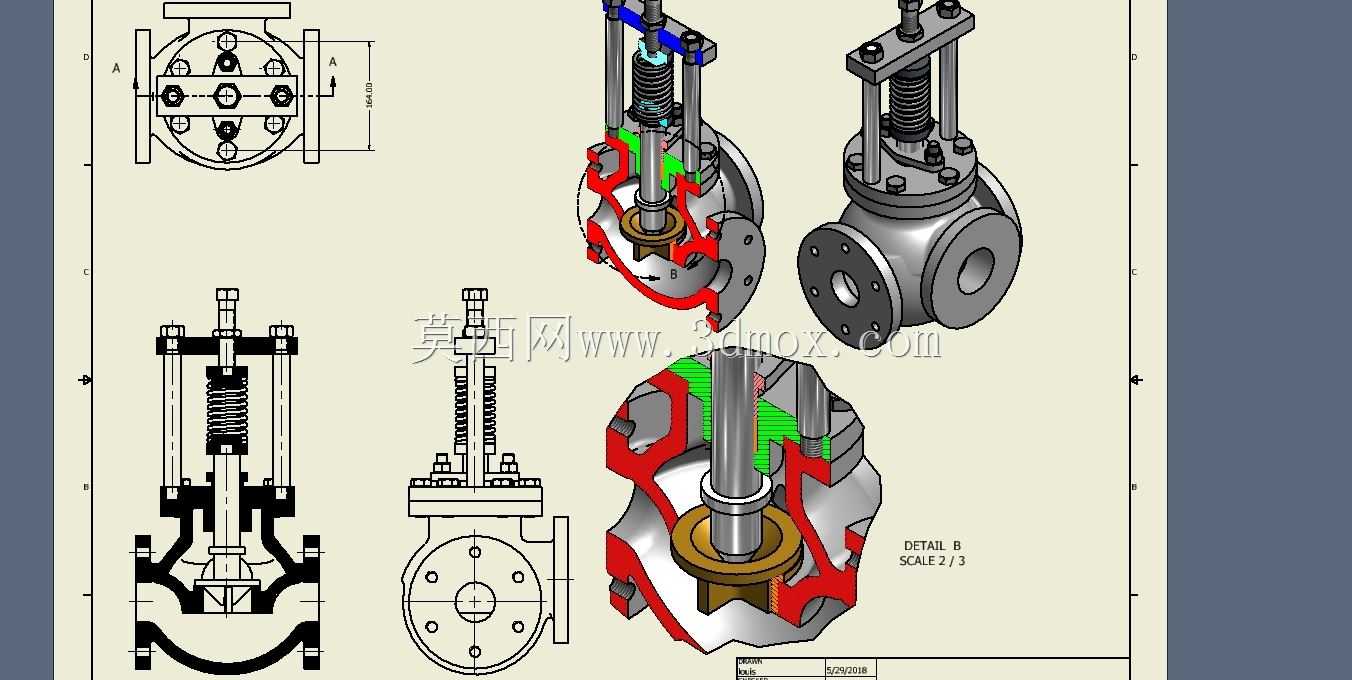

　　依然能够正常发挥超压防护作用。设计过程中对阀腔的流道截面做了渐变处理，从入口到阀座密封面处的流道截面逐步收缩，让介质在接近密封面时流速平稳提升，避免阀瓣刚开启时出现剧烈的压力波动，减少启闭过程中的颤振现象，降低阀瓣与阀座的撞击磨损。同时阀体的下部采用加厚的铸造结构，能够承受管路的水锤冲击，在介质压力快速波动的工况下，阀体不会因为应力集中出现开裂问题。出口侧的法兰可以直接对接泄压排放管路，将泄放出的高压介质引导至安全区域，避免高压介质直接喷溅对周边设备、人员造成伤害。支架部分的连接螺栓采用对称布局，将弹簧的预紧力均匀传递到阀体上，避免长期受压后支架出现变形，导致阀杆卡涩。在三维建模过程中，所有配合面都预留了合理的装配间隙，比如阀杆与导向套的间隙、弹簧与支架内壁的间隙、阀瓣与阀腔内壁的间隙，都按照机械设计手册的公差要求进行设定，既保证运动部件动作灵活，又不会因为间隙过大出现晃动偏磨。法兰盘上的螺栓孔位置度严格遵循标准要求，保证现场安装时能够顺利穿入连接螺栓，不会出现孔位错位的问题。
