弹簧式溢流泄压安全阀结构设计

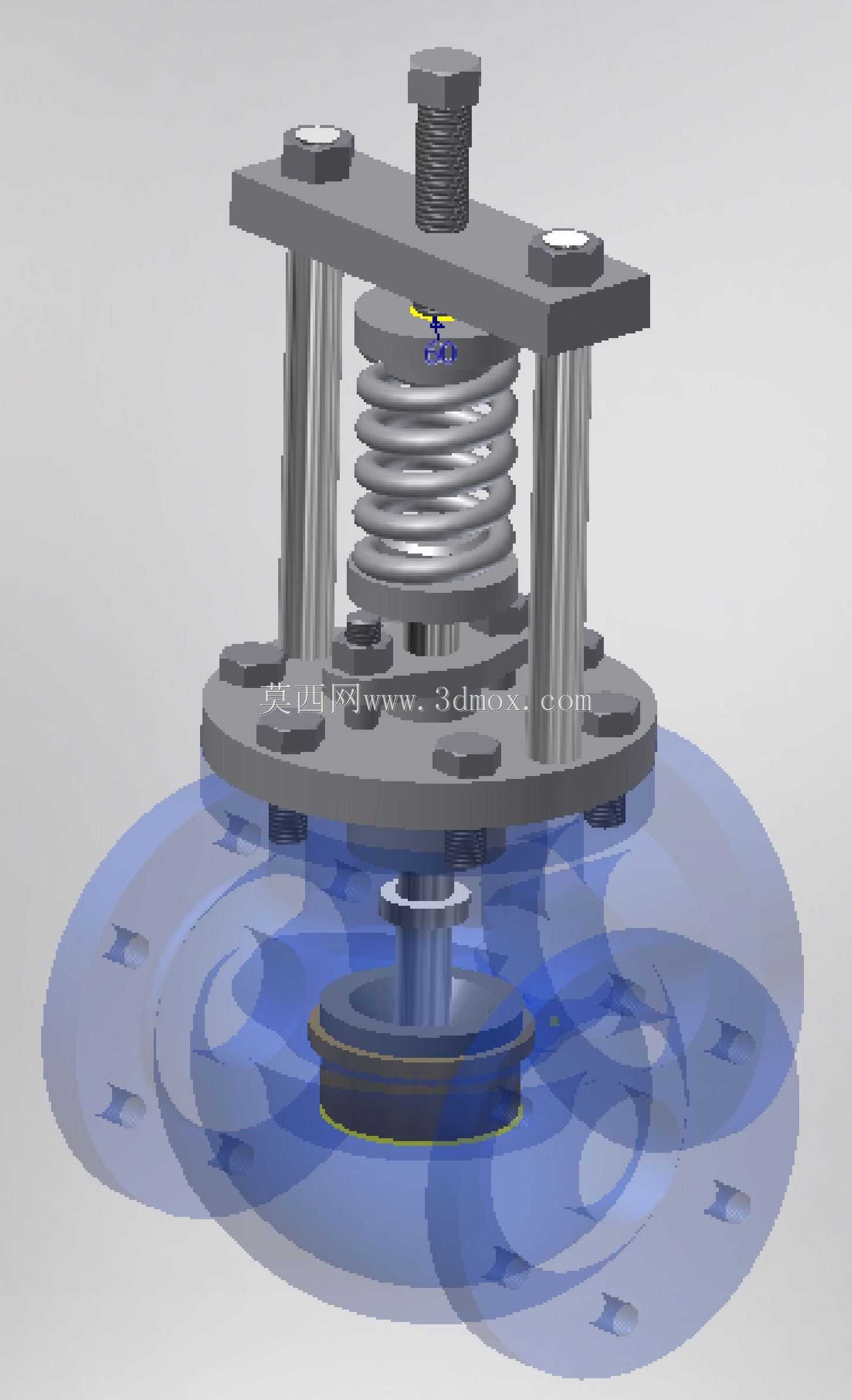

　　在承压流体输送系统的设计环节中，超压防护部件的选型与结构合理性直接决定整套管路、容器的运行安全边界，这类泄压元件的三维建模不能只做外观复刻，必须把实际工况下的动作逻辑、安装适配性全部融入结构细节里。这款安全阀的建模过程，首先锚定的是常规工业管路的通用安装场景，适配公称通径DN15到DN50的中低压流体管路，可覆盖压缩空气管网、常温清水输送系统、低压润滑油路等常见工况的泄压需求，当系统内部压力超过预设阈值时，阀瓣会克服弹簧预紧力自动开启，将多余介质泄放，待压力回落至安全区间后自动回座密封，避免系统因超压出现密封失效、管路爆裂甚至容器损毁的风险。

　　建模时最先敲定的是进出口的连接尺寸边界，采用标准管螺纹连接结构，进出口端面的同轴度公差控制在0.05mm以内，确保安装时能和现有管路的螺纹接口完全匹配，不会出现安装偏斜导致的密封面受力不均问题。阀体部分采用流线型的流道设计，介质进入阀腔后的转向角度做了圆弧过渡处理，避免直角流道带来的局部压损过大、泄放时介质紊流引发的阀瓣颤振问题，阀体外壁的加强筋位置对应内部流道的承压薄弱点，在不额外增加阀体整体壁厚的前提下，把阀体的额定承压能力提升了15%左右，兼顾了结构强度和材料成本控制。

　　核心的动作部件设计上，弹簧的选型参数和阀瓣的密封结构做了匹配验证，弹簧的预紧压缩量可通过顶部的调节螺套进行微调，适配不同工况下的开启压力设定需求，调节螺套和阀盖之间设置了锁紧螺母，避免设备运行过程中的振动导致压力设定值偏移。阀瓣的密封面采用锥面配合结构，相比平面密封，锥面结构在回座时能自动对中，即使泄放过程中有少量介质杂质附着在密封面上，回座时的挤压剪切作用也能刮除部分杂质，降低密封失效的概率，阀瓣导向部分的长度和直径比控制在1.2:1，保证阀瓣升降动作时不会出现卡滞，导向间隙控制在0.02mm到0.03mm之间，既不会因为间隙过大导致阀瓣歪斜，也不会因为间隙过小在热胀冷缩时出现动作卡涩。

　　安装边界的设计上，模型预留了足够的扳手操作空间，阀体进出口的六角结构尺寸符合标准管钳的操作范围，顶部调节螺套的位置也预留了调节工具的操作空间，不需要额外拆卸周边管路就能完成开启压力的现场调校。阀盖和阀体的连接采用均布螺栓结构，螺栓的数量和规格根据公称通径做了匹配，螺栓孔的位置度公差严格控制，保证装配时法兰面的压紧力均匀分布，避免局部密封不严出现外漏。整个模型的所有配合面都做了公差标注的预留，结构拆分完全符合实际加工和装配的逻辑，没有出现无法加工的倒扣结构或者干涉的装配部位，不管是用于设备选型时的结构演示，还是用于后续的工程出图、加工参考，都能直接适配设计流程，不需要做额外的结构调整。在流体仿真的适配性上，模型的内部流道是连续封闭的实体结构，可以直接导入仿真软件划分网格，进行泄放量、流阻特性的模拟计算，不需要再做流道的补面处理，能大幅缩短设计验证的周期。
