钣金折弯长条安装固定托架结构

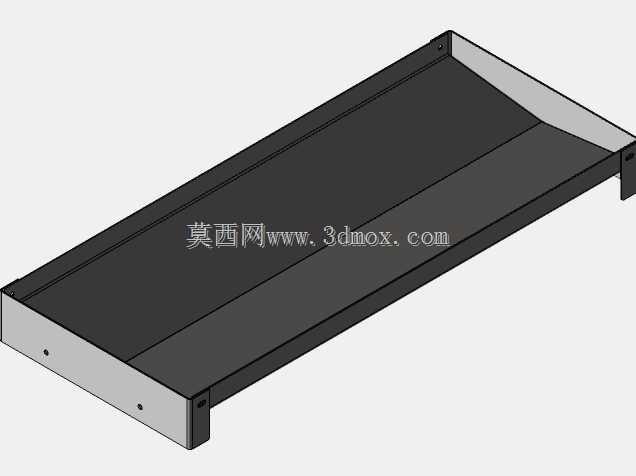

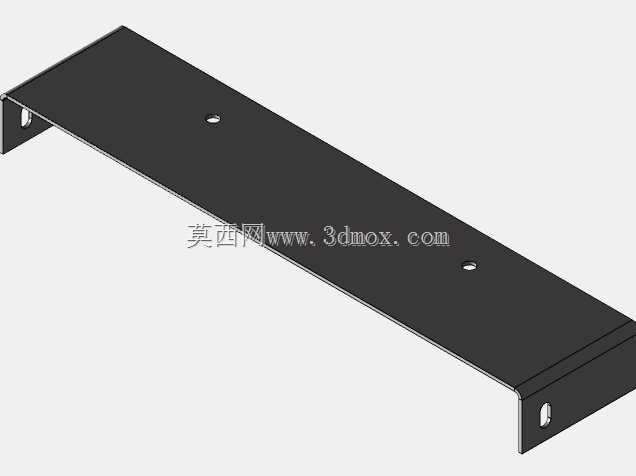

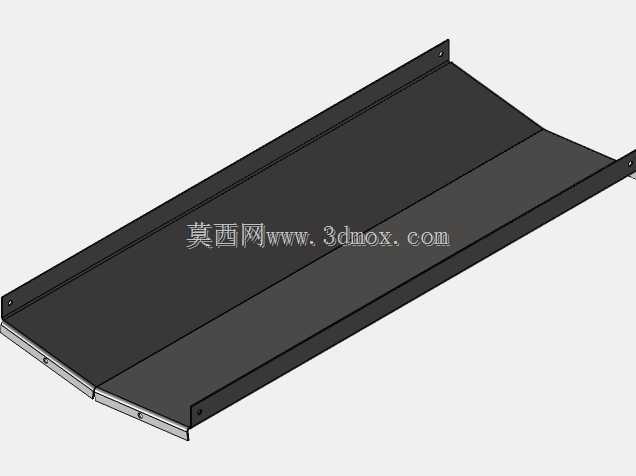

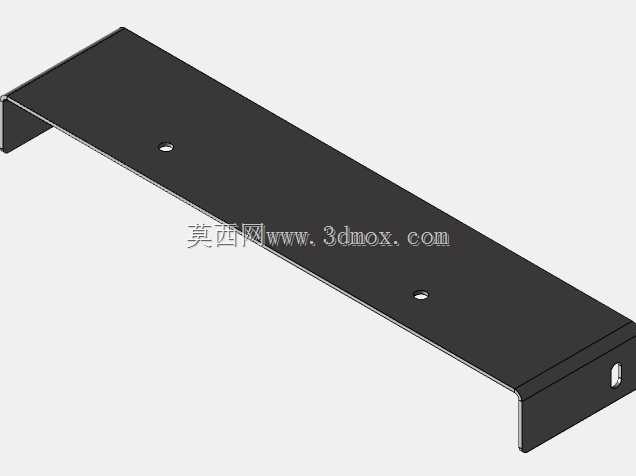

　　这类长条形钣金折弯件在设备外围护、机架侧边走线、小型台面承托以及通讯终端配套安装场景中使用频率很高，整体采用薄钢板经单道或多道折弯成型，不需要额外拼焊即可获得足够的截面抗弯刚度，是轻量化安装固定结构里非常典型的一类零件。从结构形态看，零件主体为一块长矩形平板，两端沿同一方向向下折弯出垂直翻边，形成近似槽形的开口截面；这种截面形式在不显著增加板厚的前提下，大幅提升了长条方向的抗弯曲能力，避免平板在跨度较长时出现中部下挠。平板面上分布有两处圆形通孔，主要用于穿装螺钉，将托架上方的待固定部件锁紧在托架面上；端部折弯翻边上也预留了安装孔位，可用于把整个托架固定到墙面、设备立柱、机架型材或者其他基准安装面上，孔位的位置经过排布校核，保证螺钉装入时工具具有足够操作空间，不会与折弯边发生干涉。

　　设计这类钣金件时，首先要结合安装跨度确定板厚与折弯高度。跨度越大，平板自身的抗弯需求越高，若板厚受限，就需要适当加大两端翻边的高度，利用翻边形成的立壁提高截面惯性矩；折弯处必须保留合理的内弯曲半径，半径过小会导致外侧材料拉伸过度产生裂纹，半径过大则容易造成折弯回弹后角度不准，折弯线与孔边之间也要留出足够距离，防止孔位在折弯过程中被拉扯变形。平板上的两个固定孔采用常规圆孔即可满足跨距方向的公差补偿需求，若现场对接孔位存在较大装配偏差，也可将其中一处孔位调整为长圆孔，降低装配对位难度。端部翻边上的孔位朝向与平板孔位垂直，分别对应两个不同方向的安装界面，让托架既可以承托上方零件，又能把载荷传递到后方的支撑基础上。

　　从实际安装边界来看，零件的总长决定了两个上方固定点之间的跨距，宽度方向尺寸需要与被承托部件的安装边宽度匹配，避免螺钉锁紧后部件边缘悬出过多；两端翻边的高度决定了托架下方留出的净空，这个空间可以用来容纳线缆、薄型垫片或者避让基础面上的焊缝、凸起螺帽。装配时一般先通过端部翻边孔将托架固定到竖直基准面上，校正长条方向的水平度后再锁紧，随后把待安装部件放置到平板面上，穿入平板处的紧固螺钉完成固定。由于钣金件边缘经过折弯后锐边被大幅弱化，外露部分不容易划伤装配人员，表面做发黑或者喷塑处理后还能提升防锈能力，适合在车间设备、通讯机柜周边以及日常五金安装环境中长期使用。建模过程中需要重点保证折弯系数与实际板材加工参数一致，展开后的落料轮廓尺寸直接影响冲压和折弯成品精度，孔位在展开状态与折弯状态下的位置对应关系也要逐一核对，避免出现成型后孔位错位、装配无法穿钉的问题。
