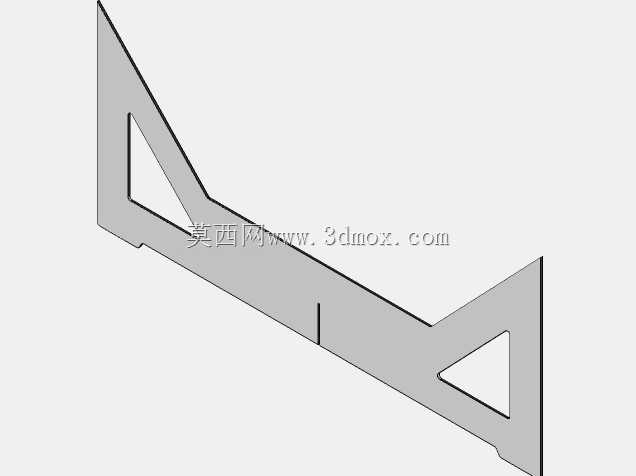

智能手机配套防护边框结构件三维造型

　　日常做消费数码周边结构件时，手机配套的防护边框是很典型的薄壁类塑胶件，这次梳理的这套造型，核心是把边框的装配逻辑、外形贴合关系和安装边界做完整还原，给后续做配件开模、整机适配校核提供可直接参考的三维结构。

　　先从实际使用场景说起，这类边框件是套在手机整机外侧的防护配件，日常手持跌落时，边框先于手机中框接触地面，吸收冲击能量，避免手机金属中框直接磕碰掉漆、变形；同时边框高出屏幕和后盖零点几毫米，手机平放在桌面时，接触面是边框边缘，不会刮花屏幕玻璃和后盖面板。除了防护作用，边框侧边还要预留出按键、充电口、扬声器开孔、摄像头模组的避让位置，不能干涉手机原有按键的按压行程，也不能遮挡充电插头的插入空间。

　　做结构设计的时候，首先要卡死的是和手机整机的配合间隙。边框内侧的轮廓要完全匹配手机外轮廓，四周的配合间隙控制在0.1到0.15毫米之间，间隙太小装配的时候会卡滞，强行压装容易刮花手机表面；间隙太大，边框套上之后会出现晃动，跌落的时候边框和手机发生相对窜动，反而会挤压机身造成损伤。边框的壁厚是这类零件的核心参数，整体壁厚均匀控制在1.2到1.5毫米，壁厚过薄的话，塑胶件注塑的时候容易出现填充不足、缺胶，成品的抗冲击强度也不够，摔一次就可能断裂；壁厚过厚不仅会增加材料成本，还会让整机握持的宽度明显增加，手感变得臃肿，同时厚壁位置注塑冷却时容易出现缩痕，外观面出现凹陷瑕疵。

　　边框四个角的位置是跌落冲击的核心受力区，造型上做了局部加厚的缓冲角，角部内侧预留出缓冲空腔，跌落冲击力作用在角部时，塑胶结构可以通过微小的弹性形变吸收冲击能量，而不是把硬冲击力直接传递到手机机身上。侧边和手机按键对应的位置，做了一体化的按键凸台，凸台内侧和手机按键表面保留0.2毫米的按压间隙，凸台本身做薄壁悬臂结构，按压的时候悬臂产生微小形变，把按压力传递到手机原生按键上，既保证按压手感清晰，又不会出现按键卡滞、按不动的问题。

　　边框和手机的固定方式采用内侧周向分布的卡扣结构，卡扣沿着边框内侧四边均匀布置，卡扣的倒扣量控制在0.3到0.4毫米，装配的时候卡扣顺着手机中框的斜面滑入，到位后卡扣倒扣卡在手机中框的内侧台阶上，实现轴向的限位，防止边框从手机上松脱。卡扣的位置要避开手机侧边的天线缝、按键排线区域，不能挤压到手机内部的功能部件。边框底部充电口的位置做了贯通的避让槽，避让槽的宽度要比常规充电插头的宽度大2毫米以上，深度也要保证插头完全插入充电口后，插头外壳不会和边框发生干涉，避免出现插不到位、充电接触不良的问题。扬声器和麦克风的开孔位置，对应手机的出声孔做阵列式的通孔，开孔的总通流面积不小于手机原出声孔的面积，避免装上边框之后出现音量变小、音质发闷的问题。

　　从建模的思路来看，首先要先建立手机整机的外轮廓基准曲面，把手机四周的R角、侧边弧度、按键位置全部提取成参考几何，再基于这个外轮廓面向外偏置出配合间隙，生成边框的内侧曲面；之后按照均匀壁厚的要求向外侧拉伸生成主体壁厚，再在四个角部做缓冲结构的加厚，依次做出侧边按键凸台、内侧卡扣、底部避让槽、出声孔这些特征。建模过程中要特别注意所有转角位置都要做圆角过渡，内侧和手机接触的转角圆角要和手机本身的R角匹配，外侧的转角圆角要符合握持的手感，不能出现尖锐的棱边，避免握持的时候硌手。所有壁厚过渡的位置都要做顺滑的渐变，避免出现壁厚突变，减少注塑过程中内应力集中的问题，降低成品开裂的风险。

　　安装边界方面，边框的整体外形尺寸比手机整机的长宽各大出3毫米左右，厚度方向比手机厚度大1毫米，保证边框上下边缘高出屏幕和后盖，起到防刮的作用。边框的所有外表面不能出现突出的毛刺、分型线要尽量布置在用户握持不常接触的侧边位置，外观面做顺滑的弧面过渡，提升握持的贴合感。结构校核的时候要重点检查卡扣的装配行程，模拟边框从手机一侧逐步压入的过程，确认卡扣在滑过手机中框时的形变在材料允许的弹性范围内，不会出现装配时卡扣断裂的问题；同时要模拟跌落工况下角部的受力形变，确认边框形变后不会挤压到手机屏幕和后盖，避免冲击造成玻璃面板碎裂。这类薄壁塑胶配件的结构设计，核心就是在防护性能、握持手感、装配可靠性三者之间找到平衡，每一处间隙、壁厚、卡扣参数的设定，都要结合实际注塑工艺和装配使用场景反复调整，三维建模阶段把所有配合关系、干涉问题提前排查清楚，后续开模试模的时候就能大幅减少改模次数，缩短配件的开发周期。
