户外折叠烧烤炉围板框架钣金结构

　　这套围板框架围绕户外炭火烧烤设备的承载与围护需求展开，主体呈现为矩形浅盒式结构，外侧由连续折弯钣金形成边框，内侧留出大面积平整区域，可作为炉体侧面挡板、铭牌安装面或炭火区域的防护围板使用。框架底部边沿预留了标识字符的成型位置，字符随板件一体折弯或雕刻布置，既增强产品识别性，也避免后期粘贴铭牌在高温、油污环境下脱落。

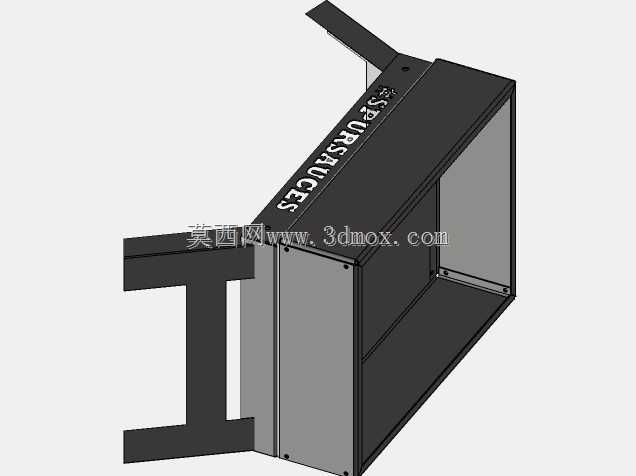

　　从实际使用场景看，这类构件常见于便携式折叠烧烤台、庭院BRAAI烧烤架或户外餐厨支架中。烧烤时，围板能够限制炭火、灰烬和热油的外溅范围，同时提高侧面刚性，让薄板炉体在反复搬运、开合和受热后仍保持形状。折叠结构要求零部件在收纳状态下尽量贴合，减少突出物；展开后又要能够快速形成稳定支撑，因此边框的折弯高度、转角过渡和孔位位置都需要兼顾堆叠间隙与装配干涉。

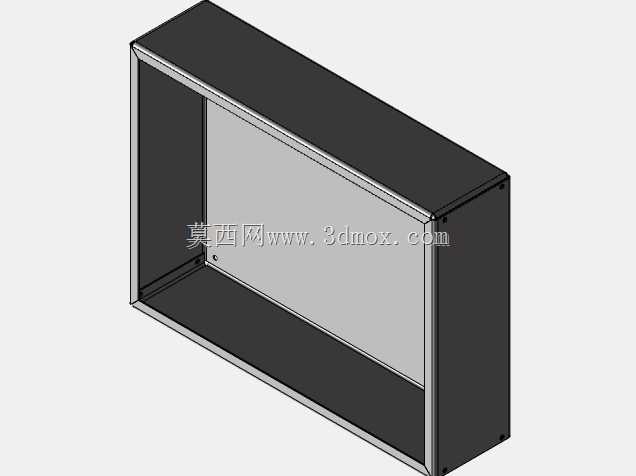

　　结构上，四周边框采用等宽或近似等宽的折弯边，形成类似浅槽的截面。该截面比单纯平板具有更高的抗弯模量，在板材厚度有限的情况下，可以明显抵抗长边方向的翘曲。框体四角通过折弯、拼焊或紧固件连接形成封闭轮廓，封闭后整体扭转刚度提升，搬运时不易出现菱形变形。前面板区域保持大面平整，便于清洁油污，也为通风孔、装饰孔或品牌字符留出加工空间。

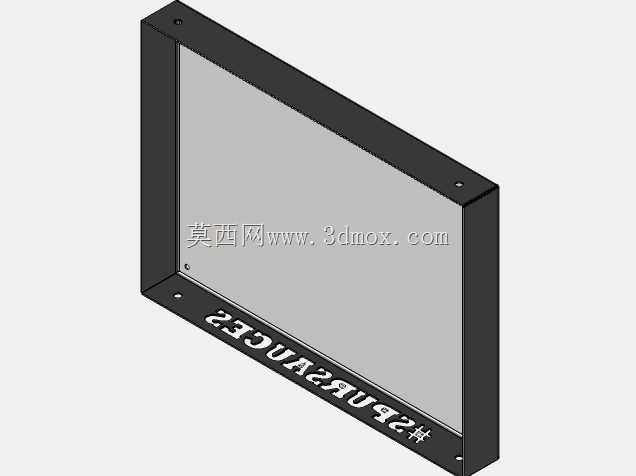

　　安装边界方面，模型在边框凸缘上布置了多个小孔，孔位靠近转角和长边中部，适合使用自攻螺钉、铆钉或螺栓与相邻支架、底板、折叠腿连接。设计孔位时需控制孔边到折弯线的距离，避免冲孔后折弯产生开裂；同时要为螺钉头、螺母和工具旋转留出空间。若与折叠腿配合，围板下端应避免与腿杆转动轨迹发生干涉，折弯圆角处也应保留足够让位，保证折叠后腿杆能够贴靠框体。

　　外形尺寸可按炉体额定烧烤面积推导：长边决定炭床或烤盘的有效跨度，短边决定围护深度，边框高度则影响防溅能力和整体刚度。板厚选择需要在重量与耐热变形之间平衡，过薄会在高温下产生明显波浪变形，过厚则增加便携设备的自重。折弯半径、翻边宽度和焊点位置应保持一致，便于批量下料与成型。

　　建模时，先以整体外轮廓确定围板包络，再按装配关系拆分折弯面和连接孔。大面与边框之间的折弯线要准确表达，转角处需根据工艺选择闭合角、止裂口或焊接拼缝。底部字符属于外观特征，建模时应保证其沿斜面或折边方向定位，不与安装孔、焊接区冲突。对于需要折叠运动的部位，还应检查腿架、铰链和围板在开启、闭合两种状态下的最小间隙，防止高温使用后涂层膨胀或钣金轻微变形造成卡滞。整体结构简洁，工艺路线以激光切割、数控折弯和少量焊接为主，适合小批量户外炊具及便携支架产品开发。
