方形轴流风机防护通风罩结构

　　该结构针对柜体侧壁轴流风机的外装防护需求展开，整体采用方形薄板罩体形式，适配400×400规格的风机安装面，常见于电气控制柜、工业机柜、设备机箱以及小型机组外壳的通风散热位置。罩体在实际装配中覆盖于风机外侧，既承担气流导向与通流作用，也能阻挡较大异物、工具或肢体直接接触高速旋转的风叶，降低设备运行中的机械伤害风险。

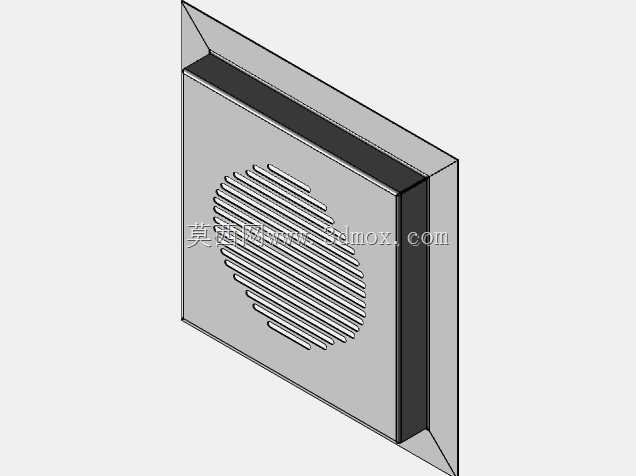

　　从外形边界看，模型主体由方形面板、四周折边和背部容纳空间构成。面板正面布置圆形百叶式格栅区域，多道平行斜向筋条按规律排列，形成连续通风通道；筋条之间保留稳定间隙，可在保证防护面积的同时减少风阻。罩体边缘通过折弯形成刚性边框，背部具有一定深度，能够容纳风机端部或安装螺钉的突出量，避免罩板直接压贴风叶。折边结构不仅提高薄板件的抗弯能力，也为贴柜安装、螺钉固定或卡扣配合提供了定位基础。

　　设计思路上，这类风扇罩并不追求复杂曲面，而是重点处理通风效率、防护安全和钣金工艺之间的平衡。圆形通风区与方形外轮廓形成明确分区：方形边界便于与机柜开孔、风机外框对齐，圆形区域则对应风机叶轮的主要扫风范围，使格栅尽量覆盖有效风道。斜向百叶筋条在导风的同时可遮挡正面视线，并对溅落水滴、灰尘和细小杂物起到一定阻挡作用。筋条间距需要结合风机直径、转速与使用环境确定，过密会增加压损和噪声，过疏则削弱防护效果。

　　在三维建模时，应先确定机柜安装面、风机中心和罩体深度，再建立方形基板与折弯侧壁。正面格栅可通过草图阵列切除或钣金特征生成，需注意每条筋条的宽度、倾角和端部圆角保持一致，避免应力集中在长条开孔末端。罩体四角与折边交接处应预留合理折弯半径和工艺缺口，使零件能够按常规钣金流程展开、下料和折弯。若用于焊接或螺钉连接，边框上的孔位需与风机框架、柜体安装孔统一基准，中心距、边距和孔径要满足装配公差。

　　现场使用中，该罩体可配合防尘棉、过滤网或减振垫组成完整通风组件。风机运行时，气流经格栅进入或排出柜内，罩体深度为风叶与面板之间留出安全距离；维护时拆下罩体即可清理叶片、滤网和柜内积尘。对于发热较集中的PLC柜、伺服驱动柜或小型通讯设备箱，这种结构能够在不明显增加外形尺寸的前提下改善散热可靠性。

　　从结构校核角度看，薄板罩面的薄弱点主要在大面积平板区和格栅开孔区。折边高度、板厚和筋条连续性共同决定罩体抗按压、抗振动能力；运输或设备运行振动较大时，可在边框增加压筋、翻边孔或局部加强折边。安装孔不宜过于靠近外边缘，孔周应保证足够宽度，防止螺钉锁紧后板面变形。格栅端部与圆形边界交汇处应避免尖锐窄缝，以降低加工裂纹风险并便于表面处理。

　　整体而言，该风扇罩结构简洁、边界清晰，适合作为柜体通风系统的外防护件进行参数化设计。工程师在复用此类模型时，可依据风机外径、柜体板厚、安装孔距和所需防护等级调整罩体尺寸、百叶角度及开孔密度，并在钣金展开后复核折弯干涉、孔位同轴度与风机叶尖间隙，从而形成可直接投入加工和装配的实用零件。
