带安装柄星型切削叶轮结构设计

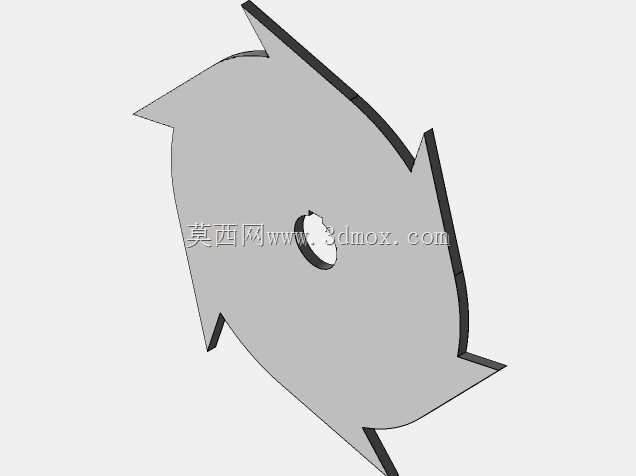

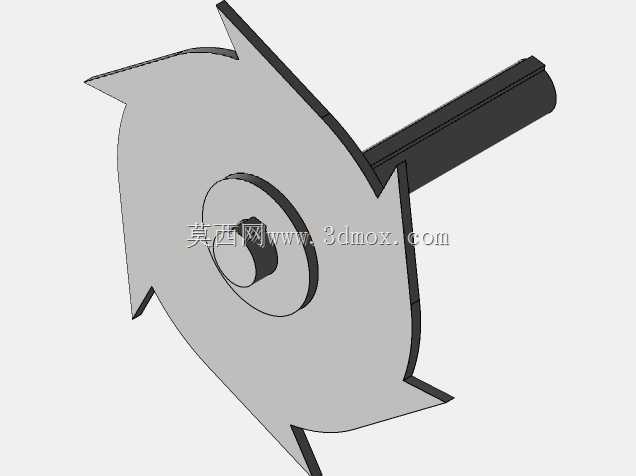

　　在小型流体扰动、物料打散与边缘切削类工装的开发场景里，这类带一体式安装柄的星型叶轮结构，常被用于狭小腔体内的流体搅拌、轻薄物料裁切或者风道内的气流导向部件。从结构上看，主体轮盘采用薄型圆盘基体，外缘均匀延伸出六片尖角状叶齿，叶齿尖端做斜向切边处理，轮盘中心设置带同轴凸台的安装孔，侧方延伸出一根长圆柱安装柄，柄身沿轴向加工出一条通长定位平面，整体结构没有多余的复杂曲面，全部特征都以拉伸、切除类基础建模逻辑完成，非常适合入门结构设计者练习实体建模的特征顺序规划。

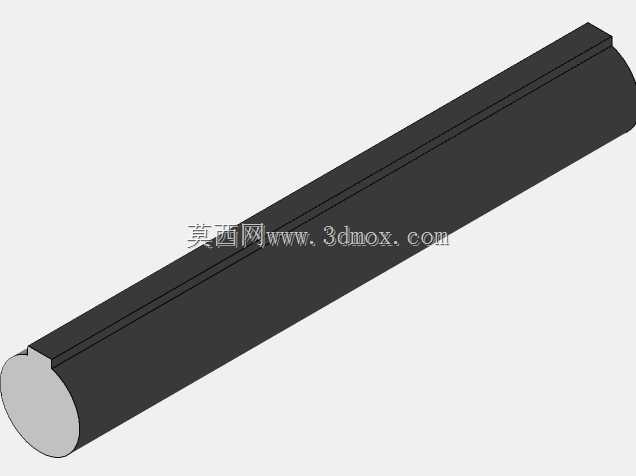

　　实际装配时，中心凸台的作用是贴合驱动端的轴肩端面，抵消叶轮工作时受到的轴向窜动力，避免薄轮盘直接和驱动座端面发生摩擦；侧方的长安装柄可以直接插入配套的驱动轴套内部，柄身上的平面结构和轴套上的紧定螺钉端面配合，拧紧螺钉后即可锁死周向位置，完全不需要额外加工键槽，在小扭矩、低转速的工况下装配效率很高，也降低了小件的机加工成本。叶齿的尖角轮廓并非单纯为了造型：当该部件作为搅拌叶轮使用时，尖角在旋转过程中可以对结块的粉体、粘稠胶液产生剪切打散作用，相比平直叶片，不容易在齿间挂留物料；如果作为小型裁切锯片的基体使用，尖角外缘可以后续镶嵌硬质合金刀头，斜向的齿侧角度能在旋转切入轻薄板材时形成避让间隙，减少切屑卡在齿槽内的概率。

　　建模过程中需要优先把控几个尺寸边界：首先轮盘的厚度要和叶齿的悬伸长度匹配，若叶齿径向伸出长度超过轮盘厚度的三倍，就要校核旋转时的齿根弯曲应力，避免高速转动下叶齿发生挠形变；中心安装孔和凸台的同轴度公差建议控制在0.05mm以内，否则叶轮高速旋转时会出现明显动不平衡，带动整个驱动机构产生振动。安装柄的直径要和配套轴套的内孔保持过渡配合，柄身的定位平面深度一般取柄径的1/8左右，过深会削弱柄的抗弯强度，过浅则紧定螺钉顶紧后容易出现打滑。

　　在不同的应用场景下该结构可以做针对性调整：用于桌面级小型搅拌设备时，可以把叶齿的尖角倒小圆角，降低旋转时的风噪，也避免操作人员误触时被尖锐棱边划伤；用于轻薄塑料膜、薄橡胶片的裁切工位时，可以适当减薄轮盘厚度，让齿部更锋利，同时在中心凸台处增加减重凹槽，降低整体转动惯量，让驱动电机启停响应更迅速；如果是用于风道内的气流扰动叶片，还可以在叶齿表面冲压出小角度的导流折边，让旋转时推动气流的轴向分量更大，提升风道内的空气循环效率。

　　结构设计阶段还要考虑安装后的干涉边界：叶轮旋转时，叶齿尖端的回转直径要和腔体内壁保留至少3到5毫米的安全间隙，既不能间隙过大导致搅拌、裁切的作用范围不足，也不能间隙过小让加工误差、装配偏差引发齿尖刮蹭腔壁。安装柄的插入深度要提前和轴套长度匹配，柄的末端不能顶到轴套底部，要预留少量热胀间隙，避免长时间运行发热后柄身轴向膨胀顶坏驱动端的轴承部件。整个零件的建模逻辑可以先绘制轮盘的外轮廓草图，拉伸生成基体后再绘制中心凸台与安装柄的草图，二次拉伸合并实体，最后完成柄身定位平面的切除、齿边倒角与中心孔的打孔特征，特征顺序清晰，后续修改参数时可以直接调整草图里的叶齿数量、回转直径、柄径尺寸，快速衍生出适配不同功率工位的系列化部件。
