八棱等截面直柱结构三维数模

项目分类:通讯工具类 发布时间:2022-05-30 ID:640389
  • 八棱等截面直柱结构三维数模
  • 八棱等截面直柱结构三维数模
  • 八棱等截面直柱结构三维数模

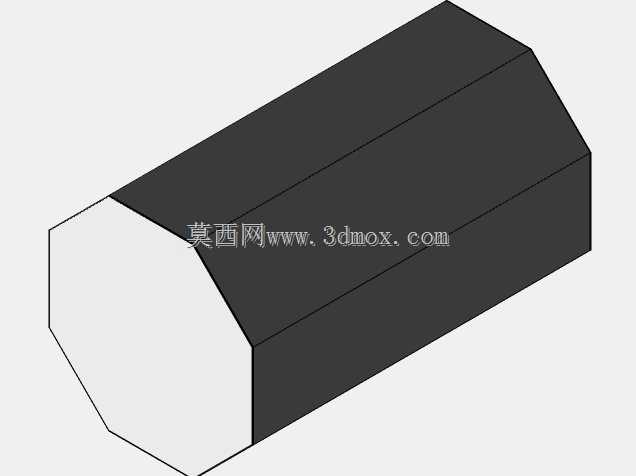

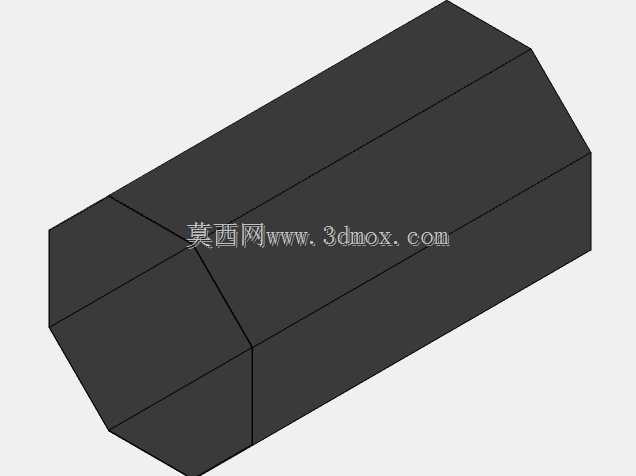

  在通讯终端周边配套结构件的开发流程里,这类八棱等截面直柱属于非常典型的过渡支撑构件,最早接触这类截面是在做户外通讯基站手持终端的防护边框配套工装时,当时需要给6s系列通讯工具做配套的定位夹持柱,常规圆柱在夹爪开合时容易出现周向打滑,四方柱又存在棱边应力集中、夹持接触面压痕过深的问题,最终敲定八条等长棱边的正八边形截面方案。从实际落地的工况来看,这类柱件并不直接参与终端的信号传输,更多是作为装配工位的定位销、防护套内嵌支撑骨架、桌面通讯支架的连接立柱使用:在流水线组装工位,它可以嵌入治具的对应型孔内,依靠八个平面的周向限位,让待装配的通讯外壳始终保持固定角度,不会像圆柱那样在锁付螺丝时跟着刀具转动;在户外便携通讯设备的防护套内部,

  这种八棱柱作为内衬支撑,套上橡胶缓冲层之后,跌落时八个棱边可以将冲击载荷均匀分散到八个相邻平面,避免单点应力击穿壳体内壁。做这个数模的时候首先敲定的是截面的几何约束:正八边形的八条边边长完全相等,相邻边的内角固定为135度,截面沿柱体轴向全程等截面拉伸,没有锥度、没有台阶、没有额外的开槽或者凸台,整个柱体的两个端面为和轴线垂直的平整平面,端面棱边做了极小的工艺倒角,避免装配时刮伤操作人员或者配套零件的表面。设计阶段特意对比过不同棱数的截面表现:六棱柱的平面数量偏少,相邻平面夹角120度,夹爪夹持时单块接触面的压强偏大,长期反复夹持后平面容易出现压痕变形;十棱柱的棱边数量过多,单条棱的壁厚方向余量被压缩,

  要是后续需要在柱端加工内螺纹孔,棱边处的材料厚度不足会导致攻丝时出现崩边;八棱截面刚好在周向限位能力和结构刚性之间取得平衡,相邻平面的夹角135度,不管是用平口钳夹持、还是用V型块定位,都能至少同时贴合两个相邻平面,装夹的重复定位精度可以控制在0.05mm以内。从安装边界的角度考量,这个柱件的外接圆直径和同工况下替换的圆柱直径保持一致,也就是说原有设备上用来安装圆柱定位销的圆孔,不需要额外扩孔或者修改安装位,只需要把配套的锁紧卡环换成对应八边形内孔的款式,就能直接完成替换,不需要改动周边的支架、治具板的开孔坐标,大幅降低了产线工装迭代的改造成本。柱体的轴向长度可以根据实际安装空间裁切,因为是等截面结构,不管是截取短段作为定位销,

  还是保留长段作为支撑立柱,截面的形位公差都不会随长度变化,长柱使用时可以在柱身间隔加装横向的固定抱箍,抱箍的内孔同样做成八边形,锁紧之后柱体完全不会出现周向转动,哪怕设备运行时产生持续的振动,也不会发生立柱松脱偏转的情况。在建模过程中要特别注意棱边的几何连续性,八条棱线必须和拉伸轴线保持完全平行,不能出现微小的拔模斜度,否则零件压入治具型孔时会出现卡滞,无法装到底部基准面;端面和柱身棱线的相交位置要保留清晰的直角过渡,除了去除毛刺的0.2mm小倒角之外,不能做大圆角,否则八边形的周向限位能力会被圆角削弱,夹爪夹持时还是会出现小角度的转动间隙。这类结构在3C通讯组装车间、手持终端检测工装上的应用覆盖面很广,很多需要周向防转、同时又要保证足够支撑刚性的直连部位,都可以用这种等截面八棱柱替代传统圆柱或者四方柱,加工时不管是采用铝型材挤出、还是圆棒铣削成型,工艺难度都很低,挤出成型时截面均匀,出料后的直线度容易保证,铣削加工时一次装夹就可以通过分度头旋转45度依次加工出八个平面,工序集中,加工后的表面一致性好,不需要后续额外的打磨工序。
