通讯机箱内置FS钣金固定支架结构

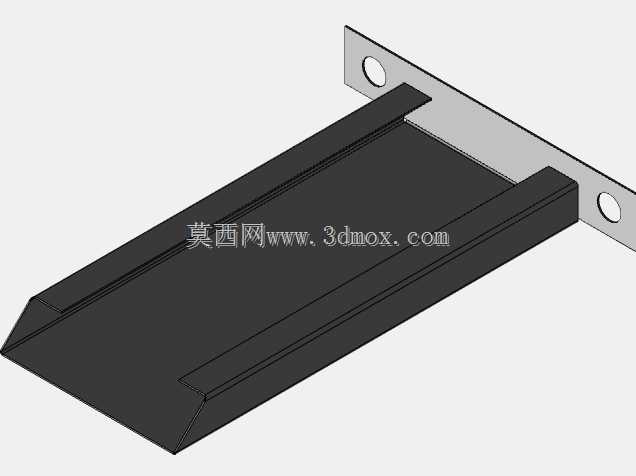

　　该支架属于通讯机箱内部的钣金承载固定件，整体采用薄钢板折弯成型，结构由端部安装立板、长向承载槽体以及两侧折边加强筋三部分构成，端部立板预留圆形安装孔，用于和机箱机柜的立柱或者面板侧位完成锁附固定，长槽部分用于承托FS类通讯功能模块，两侧向上折弯的翻边既可以对装入槽内的模块形成侧向限位，避免设备运输、运行振动过程中模块出现横向窜动，同时折弯翻边大幅提升了长条形薄板构件的截面惯性矩，不需要额外焊接加强筋就可以控制长悬臂状态下的挠度变形，兼顾零件轻量化与结构刚性。

　　从实际部署场景来看，这类支架多用于标准19英寸通讯机柜、工业工控机箱、光纤传输设备机箱内部，用来固定光纤收发模块、通讯接口板卡或者配套的走线托板，端部带孔的立板可以直接贴靠在机箱的钣金侧板或者机柜立柱的安装面上，使用标准紧固件穿过预留圆孔完成锁附，安装后长槽体沿机箱内部纵深方向延伸，槽内的平整托面可以为模块提供连续的支撑面，槽体两侧的翻边高度经过匹配设计，既不会遮挡模块侧面的散热鳍片与接口端口，也能在模块推入时起到导向作用，装配时不需要额外对位工装，操作人员沿槽向推入模块即可完成初步定位，后续再通过模块端部的紧固件完成锁紧，大幅提升机箱整机组装的效率。

　　设计过程中首先要明确安装边界：端部立板的开孔中心距、立板折弯高度需要和机箱侧部的安装孔位完全匹配，长槽体的总长度要适配对应FS模块的纵深尺寸，槽体内宽要略大于模块本体宽度，预留0.2到0.5毫米的装配间隙，避免钣金件折弯公差累积导致模块卡滞；两侧翻边的折弯高度取板材厚度的3到5倍，在材料选用普通冷轧SPCC钢板、板厚1.2到2毫米的区间内，这个折弯比例可以让零件的抗弯折能力提升数倍，长槽底部不需要额外压筋就能保证托面的平面度，避免托面凹凸导致模块安装后出现应力翘曲。端部立板和长槽体的衔接位置采用一体折弯工艺，不存在焊接接缝，既减少了焊接变形带来的尺寸误差，也避免了焊缝位置在长期振动环境下出现开裂的风险，零件整体成型后只需要对锐边做去毛刺处理，表面做喷塑或者镀锌防锈处理即可投入使用，加工工序少，量产成本低。

　　结构细节上，长槽体的远端做了斜切收边处理，既可以避免操作人员插拔模块时被锋利边角划伤，也能在模块推入时起到导入导向的作用，即使模块初始对位存在小幅偏差，斜切面也能将模块引导至槽体内部；端部立板上的圆形安装孔预留了少量的位置调节余量，可以抵消机箱钣金件的装配累积误差，降低现场安装的对位难度。在散热设计层面，槽体底部为整面平整托板，模块底部和托面接触后可以将工作产生的热量通过钣金支架传导至机箱侧板，再经由机箱整体的散热风道带出设备外部，相比悬空安装的模块，这种贴附托装的方式可以额外增加一条导热路径，降低模块长时间高负载运行时的温升。

　　建模过程中需要优先还原钣金的折弯系数与折弯扣除值，保证展开后的下料尺寸和实际钣金加工的下料尺寸一致，所有折弯内角匹配常规钣金折弯刀具的R角，避免出现无法加工的锐角折弯；安装孔的位置、槽体的内宽、翻边的高度都按照实际装配公差做参数化关联，后续如果适配不同尺寸的同类模块，只需要调整对应参数即可快速衍生出不同规格的支架系列件，不需要重新从零绘制结构。这类支架虽然属于机箱内的小型结构件，但直接决定了通讯模块的安装稳定性与装配效率，设计时需要同时兼顾加工工艺性、装配便捷性与振动工况下的结构可靠性，避免出现刚性不足导致模块晃动、或者尺寸公差过严导致量产装配困难的问题。
