宾利经典车型前置燃油箱及车架前段结构

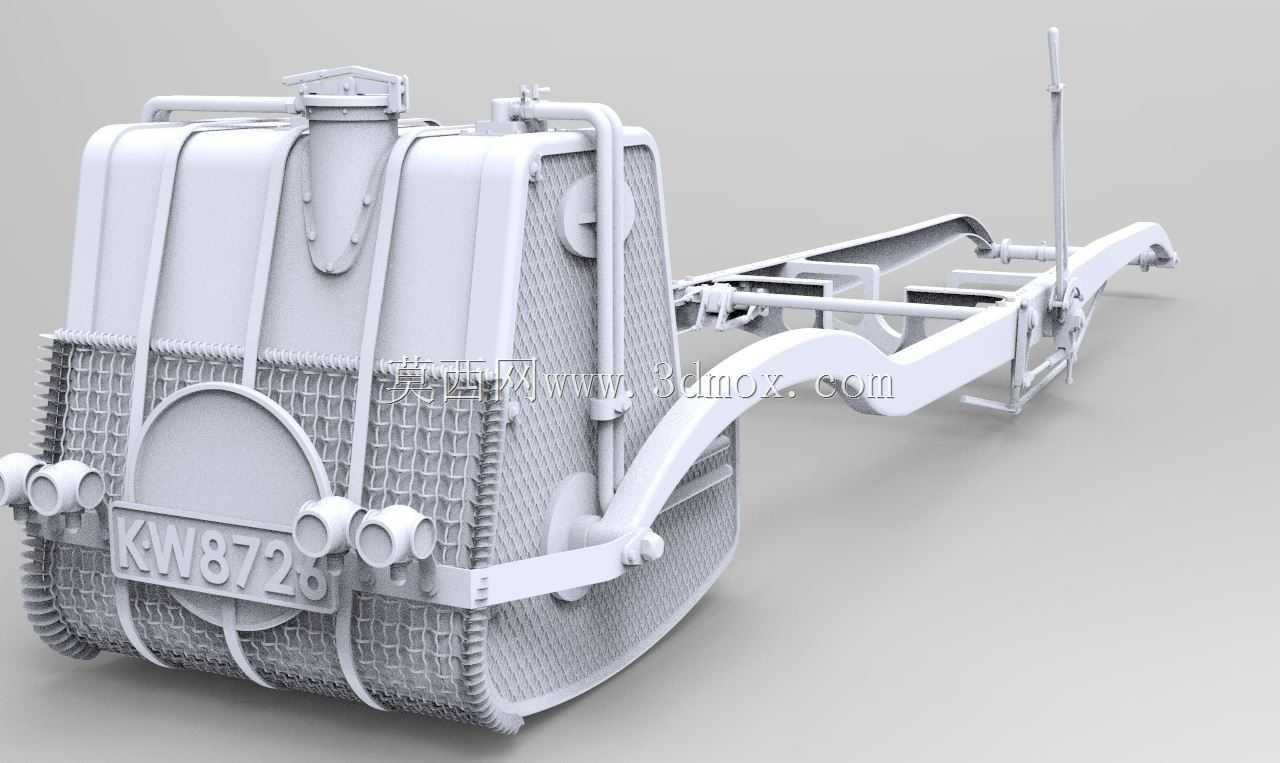

　　这套三维结构围绕经典豪华乘用车前部储油与车架连接区域展开，主体由箱体、加强箍带、网状防护层、端部封板、纵向车架梁、横向支撑管、牵引连接臂以及多处安装支座组成。在老式豪华车型的布置中，燃油箱并不总是位于后桥后方，部分车型会把储油单元布置在车头区域，利用散热器周边与纵梁之间的空间完成安装，这种方案需要同时处理燃油储存、碰撞缓冲、管路走向、车身姿态和维修拆装之间的关系。模型把箱体外侧的编织状防护层、周向箍带、圆形检修盖、编号铭牌、侧向管接头和端部灯座都做了细化，能够直观看到早期车型在金属蒙皮、铆接固定和外露管路方面的结构特征。

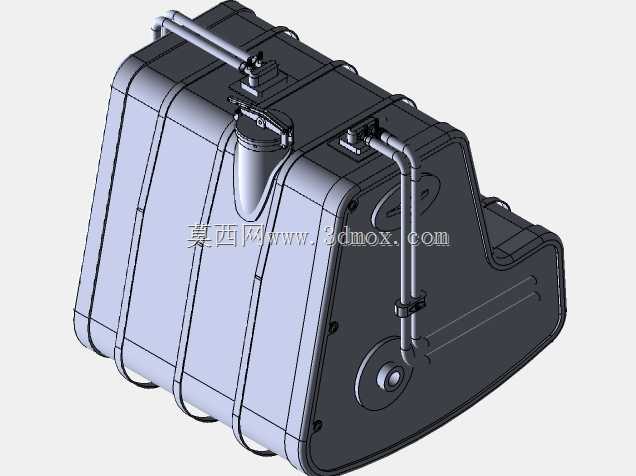

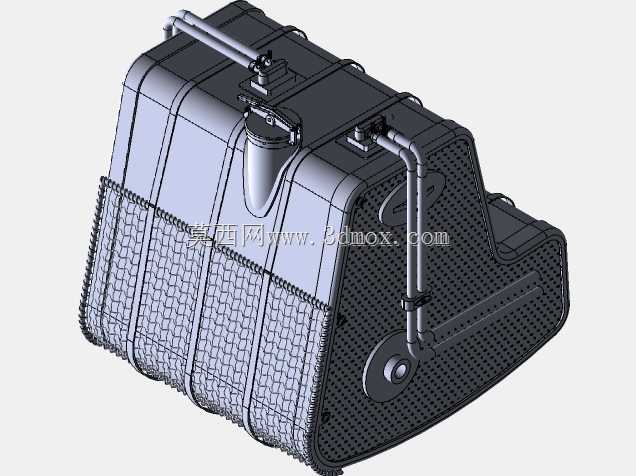

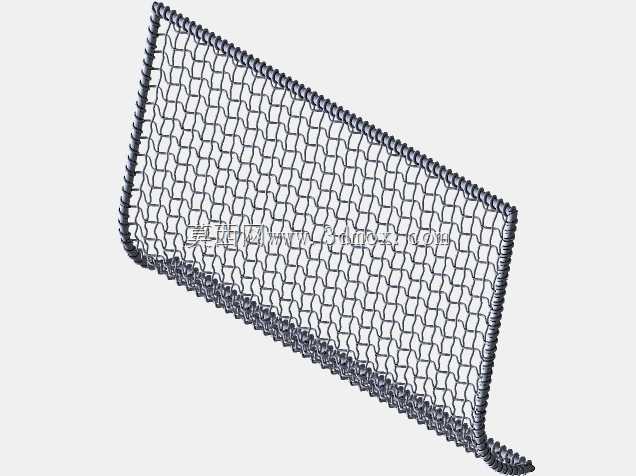

　　从实际用途看，燃油箱承担燃油储存与稳定供给任务，箱体外形并非简单规则方盒，而是依据车头轮廓、车架梁位置和周边附件边界进行多面折边与圆弧过渡。箱体上部设置加注与通气相关接口，侧面保留油路连接位置，下部和侧部通过箍带、支架与车架形成约束。周向金属箍带不是装饰件，它把箱体载荷传递到支撑点，同时限制车辆振动下箱体的滑移与扭转。外侧网状层在模型中表现为细密格构，实车中可对应防护网、织物包覆或金属网罩，作用是降低飞石撞击、摩擦磨损和局部变形对箱体的影响，也让外观具有老式机械产品的层次。

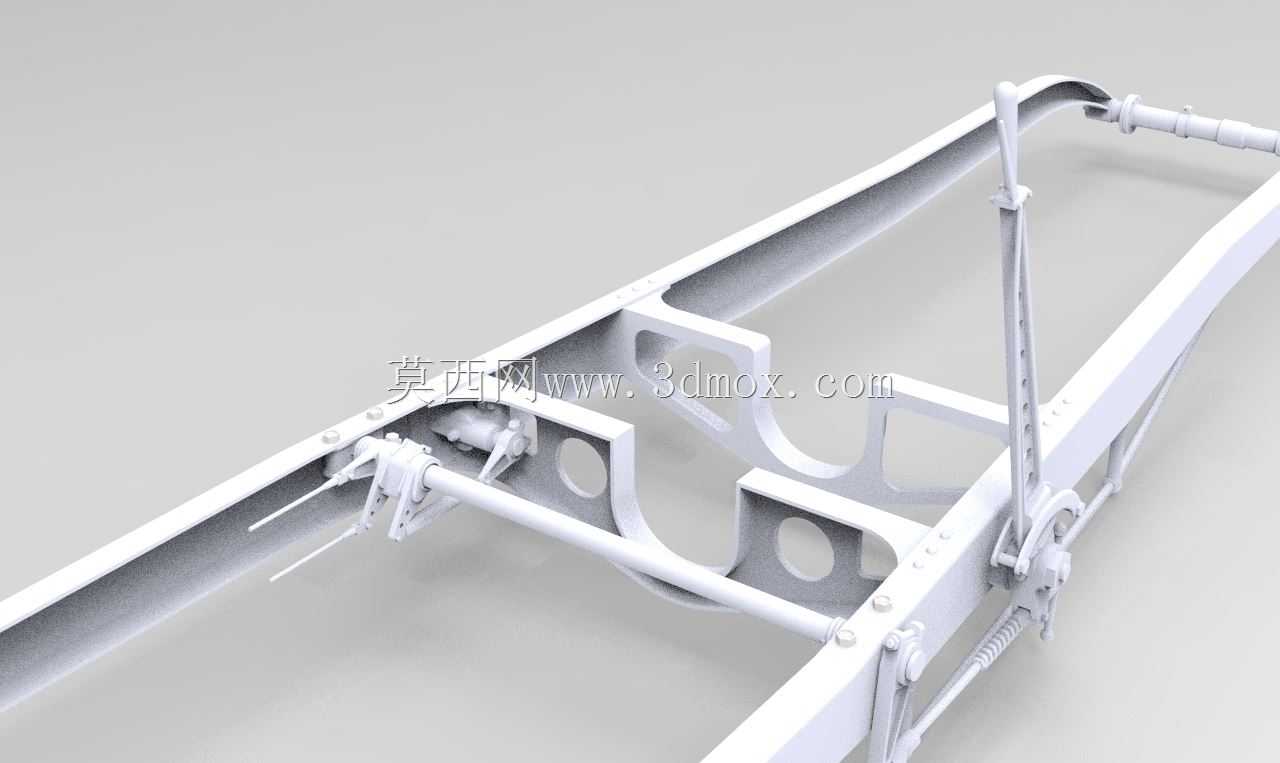

　　车架前段采用两根弯曲纵梁向外延展的形式，梁体并非直线型材，而是随悬挂、转向和牵引点位置形成弧线。纵梁之间布置横向管梁与连接片，形成开口式框架；前端延伸出较长的连接臂，端部保留销孔或铰接界面，可与牵引、悬挂或底盘附属结构对接。设计这类梁架时，不能只看静态装配位置，还要考虑动力总成振动、路面冲击、转弯扭转载荷以及箱体满油与少油状态下的质心变化。纵梁的弯曲段提高了与异形箱体的适配性，横向管件则主要承担抗扭和撑开梁距的作用，避免两根纵梁在受力时出现内收或错位。

　　安装边界方面，箱体后侧与车架支撑面贴合，底部需要预留放油、检修和管路避让空间；上部不能与机盖、加注口和通风部件发生干涉；侧面管接头要留出扳手操作角度，便于油管拆卸和密封件更换。模型中圆形端盖位于箱体外侧，周边以螺钉或铆钉形式固定，这种结构便于内部隔板、油量传感器或吸油组件在检修时接近。端部多个小圆座对应灯具或附件安装，说明该区域不仅是储油模块，也承担车头外观件和功能件的集成。

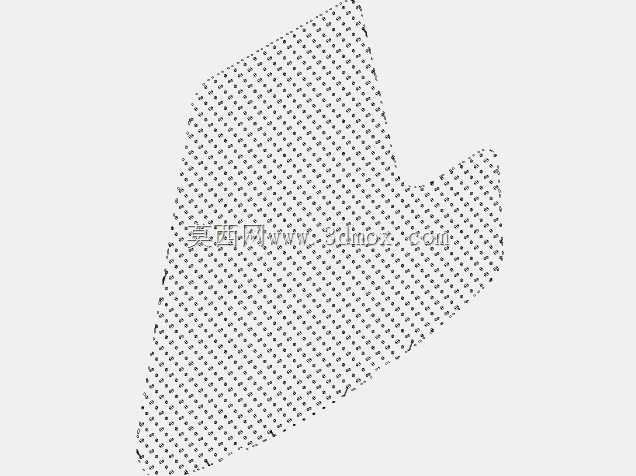

　　建模时可把结构拆成箱体薄壁、加强箍带、防护网格、端盖封板、车架纵梁、横梁管件、铰接支座和小五金接口若干层级。箱体适合用曲面抽壳或多实体焊接思路处理，圆角过渡需要与冲压板材的拉伸工艺相协调；箍带应沿箱体表面包覆，保证贴合面而不是悬空；防护网格可用阵列或纹理化结构表达，但在工程深化阶段需要区分真实金属网与视觉纹理，避免重量、干涉和固定方式判断失真。纵梁与横梁的交接处应保留焊缝或连接板厚度，安装孔位需要明确孔径、孔距和配合公差。

　　在维修与复刻场景中，这类结构常用于经典车复原、底盘教学、展览样机制作以及改装方案验证。工程师拿到数模后，可进一步检查油箱容积、重心高度、箍带抱紧位置、车架梁刚度和管路最小弯曲半径；也可以在不改变外观风格的前提下，把内部材料、防腐涂层、固定胶垫和快速接头进行现代化替换。整体结构强调外露机械感与真实安装逻辑，每一道箍带、每一根弯梁和每一个支座都对应明确的承载、定位或维护需求。
