索普沃斯骆驼战机Clerget星型发动机板

　　在早期螺旋桨战斗机的动力舱布局里，发动机板并不是一块简单的承力盖板，而是把整台星型发动机、防火墙、机头整流罩与机身前段骨架串接在一起的关键过渡构件。这套围绕Clerget旋转气缸式星型发动机建立的机头结构，典型对应索普沃斯骆驼一类一战战斗机的使用场景：发动机直接驱动螺旋桨，曲轴轴线与机身纵轴重合，气缸沿圆周呈放射状排布，发动机板则在气缸组后方承担定位、隔框支撑和载荷传递的作用。

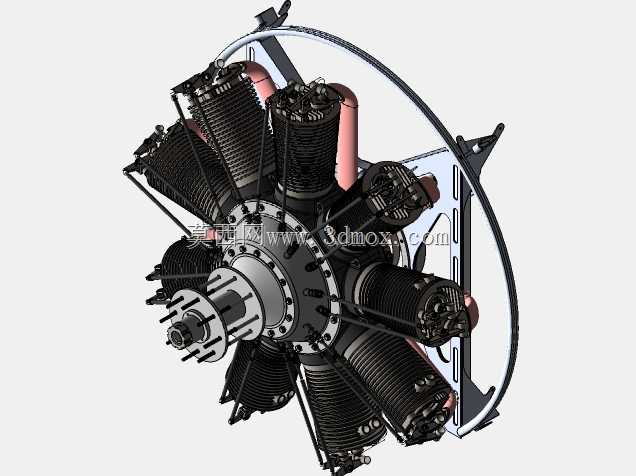

　　从实际装机逻辑看，星型发动机的优势在于短轴、大迎风面和较好的气缸风冷条件。多组气缸绕中心曲轴箱环形排列，工作时气缸连同壳体相对机身旋转，巨大的转动惯量会显著影响飞机的滚转与偏航响应，这也是骆驼战机操纵特性鲜明的重要原因。发动机板位于旋转动力组件与固定机身之间，前端需要避让曲轴输出端、气门机构、进排气管路和点火导线，后端则要与机身纵梁、防火墙及蒙皮连接。它的外形不能只按平面板件理解，而应看作一个带中心孔、周向加强筋和安装耳片的环形承力框架。

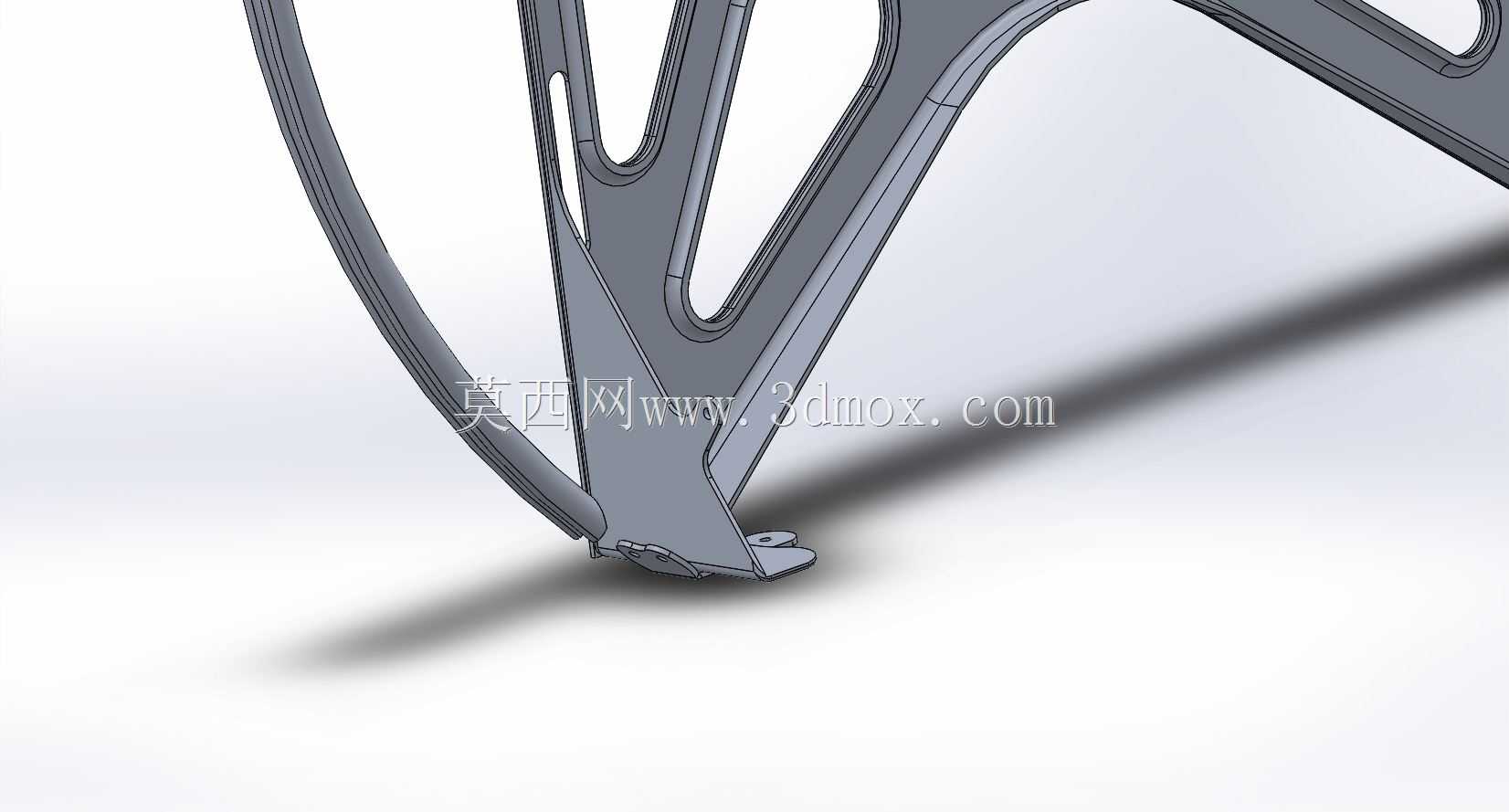

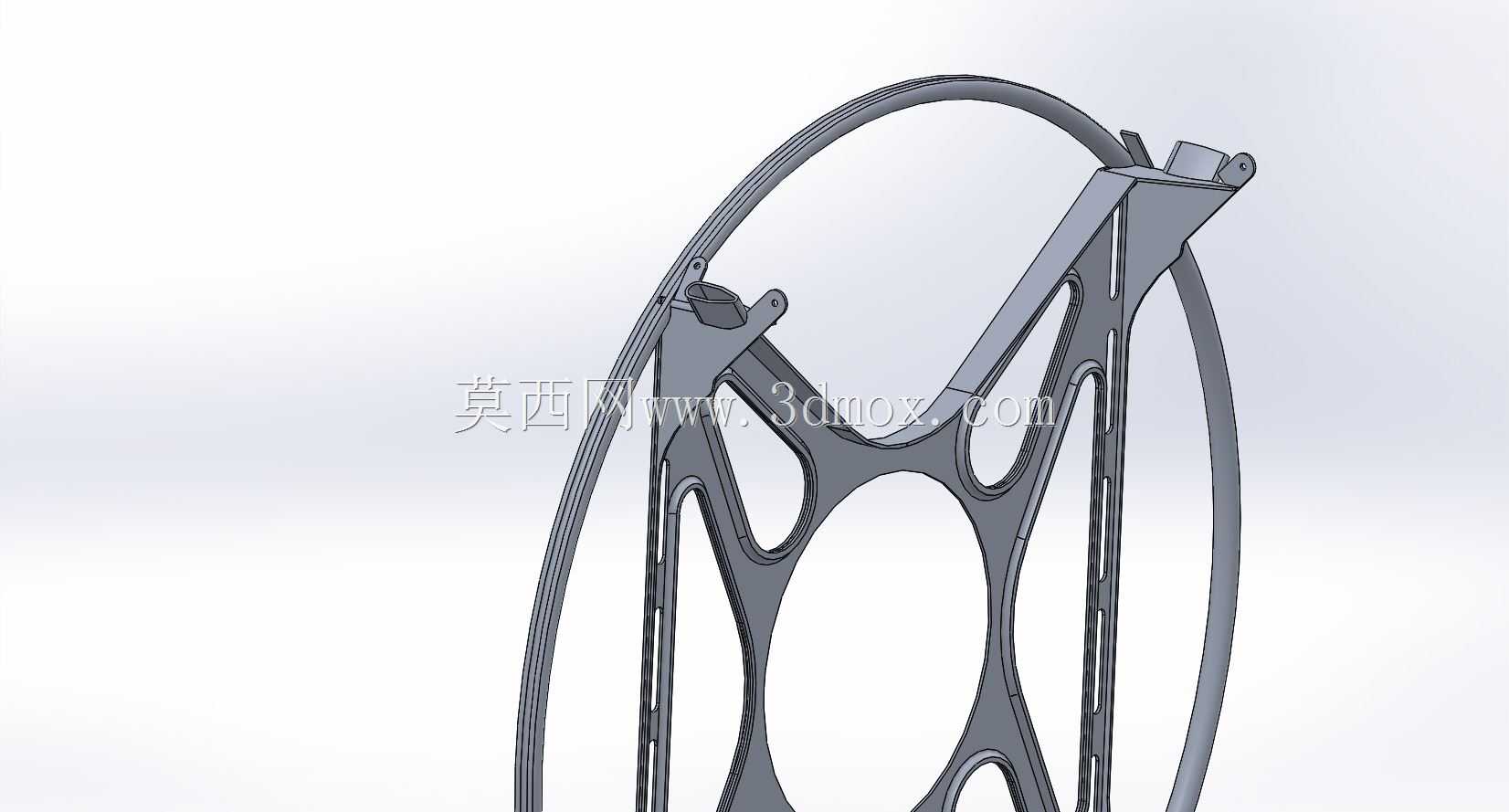

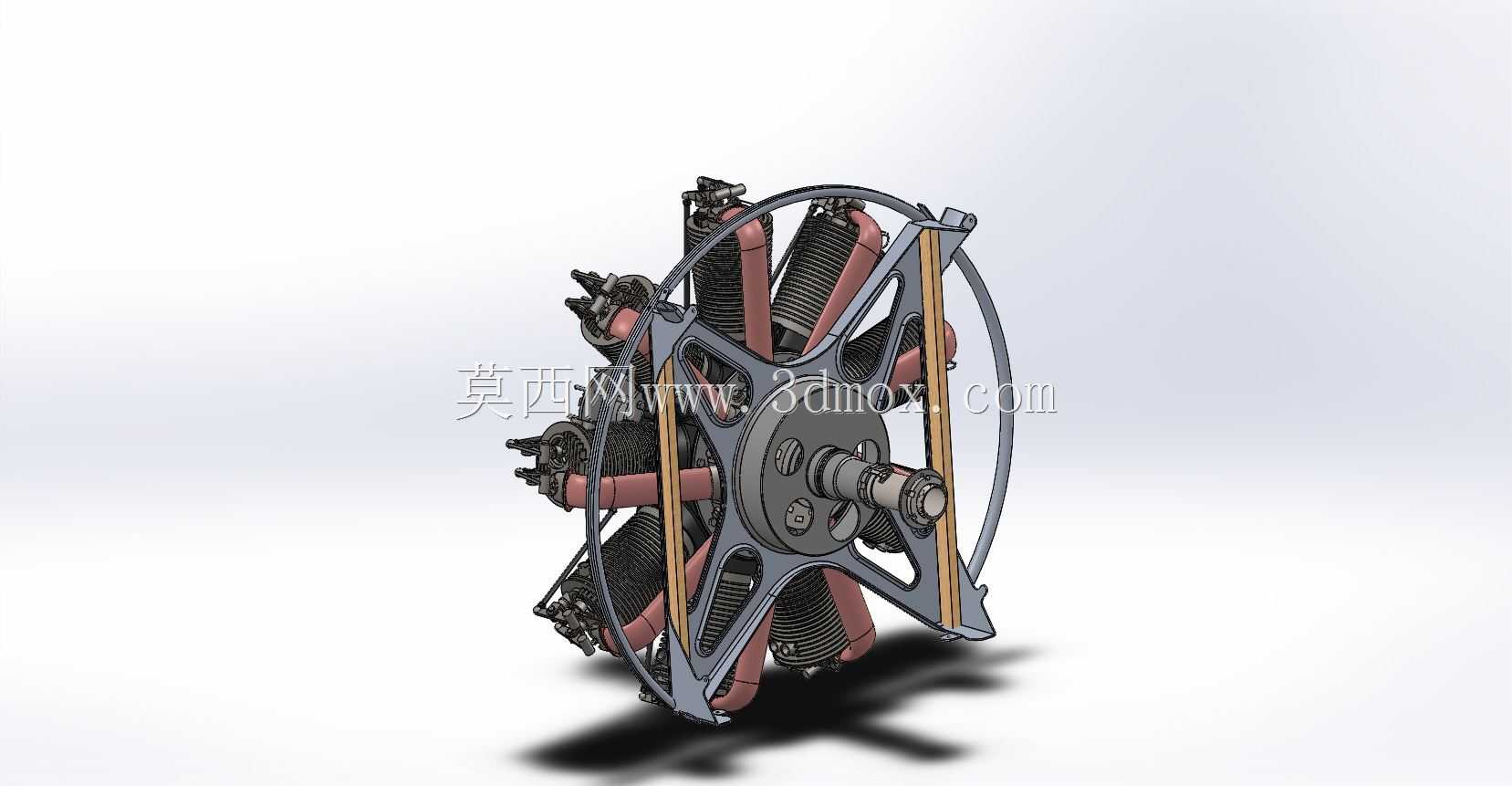

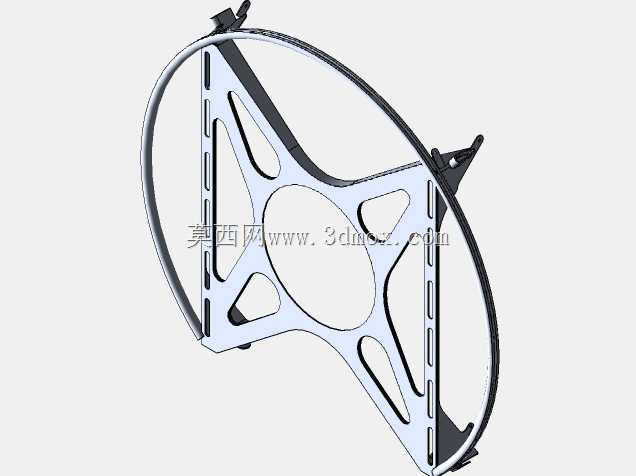

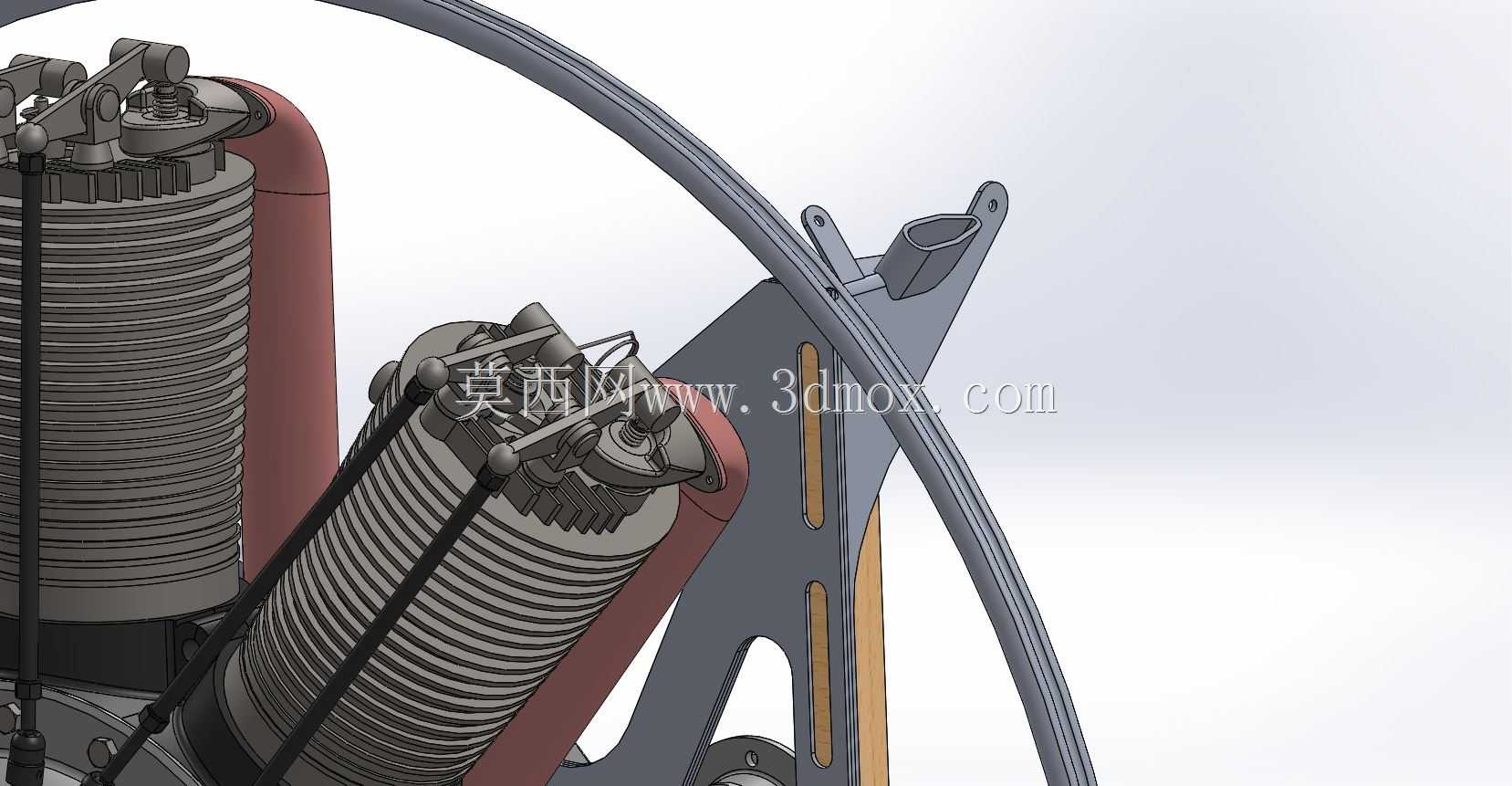

　　结构设计上，中心区域围绕曲轴箱和轴承座形成主要承载环，外圈通过辐条式支撑把载荷扩散到机头轮廓。图中可见的细长木质或金属撑条沿径向布置，既用于维持整流环与发动机板之间的相对位置，也为机头蒙皮提供附着边界。环形外框的直径必须覆盖气缸旋转包络，若边界过小，气缸、散热片或管路会在振动工况下与整流件干涉；若边界过大，则会增加迎风阻力和机头重量，使重心前移。工程建模时需要先锁定曲轴轴线，再以气缸分布圆、螺旋桨桨毂端面和防火墙贴合面为基准建立装配骨架。

　　安装边界方面，发动机板的中心孔与曲轴箱、轴承支撑保持同轴，孔周螺栓孔需要承受螺旋桨拉力、发动机扭矩以及陀螺效应带来的复合弯矩。周向耳片不能均匀“凭感觉”布置，而要对应机身纵梁和斜撑的传力路径，让螺栓群尽量落在刚性连续的骨架上。靠近气缸的位置要预留散热通道，不能让板件遮挡风冷气流；靠近防火墙的一侧则要考虑油路、操纵索和电气线路的穿越空间。星型发动机工作振动明显，板件局部若出现大面积薄平面，容易在特定转速下产生共振，因此加强筋走向通常沿径向和环向交织，把薄壁区域分割成多个小刚度单元。

　　从维修与装配角度看，这种机头结构还要兼顾火花塞、气门挺杆、油管和磁电机的可达性。气缸围绕中心密集排布，拆装空间本来就狭窄，发动机板上的开孔和缺口既要满足管路通过，又不能切断主承力截面。设计时往往让大孔避开螺栓连线，让缺口边缘带翻边或补强条，使切削后的截面仍能维持环向刚度。螺旋桨桨毂位于最前端，桨根旋转圆与发动机外框之间需要保留安全间隙，防止桨叶挠曲、发动机振动或装配公差造成擦碰。

　　三维建模过程中，最容易被忽略的是运动包络与固定结构的区分。旋转气缸、桨毂和导流环属于随动力组件运动或需要按运动关系校核的部分，发动机板、防火墙接头和机身撑杆则属于固定承力结构。两者在模型里可以同轴装配，但间隙校核必须按极限工况考虑热膨胀、制造公差和振动位移。径向气缸的散热片、推杆和管线虽然细小，却决定了外轮廓尺寸；如果只建主体缸体，后续整流罩设计会出现严重偏差。

　　这类结构对航空复原设计、老式战机教学演示和机械结构分析都有直接价值。它展示的不是孤立零件，而是早期航空动力系统如何把环形发动机、螺旋桨、机身骨架和风冷整流整合在一个紧凑机头内。理解发动机板的承力思路，有助于在同类径向动力装置设计中合理安排安装环、支撑筋、检修开口和管路通道，也能让三维装配模型在外形还原与工程可行性之间保持一致。
