喷火式战机飞行员座椅支撑调节机构

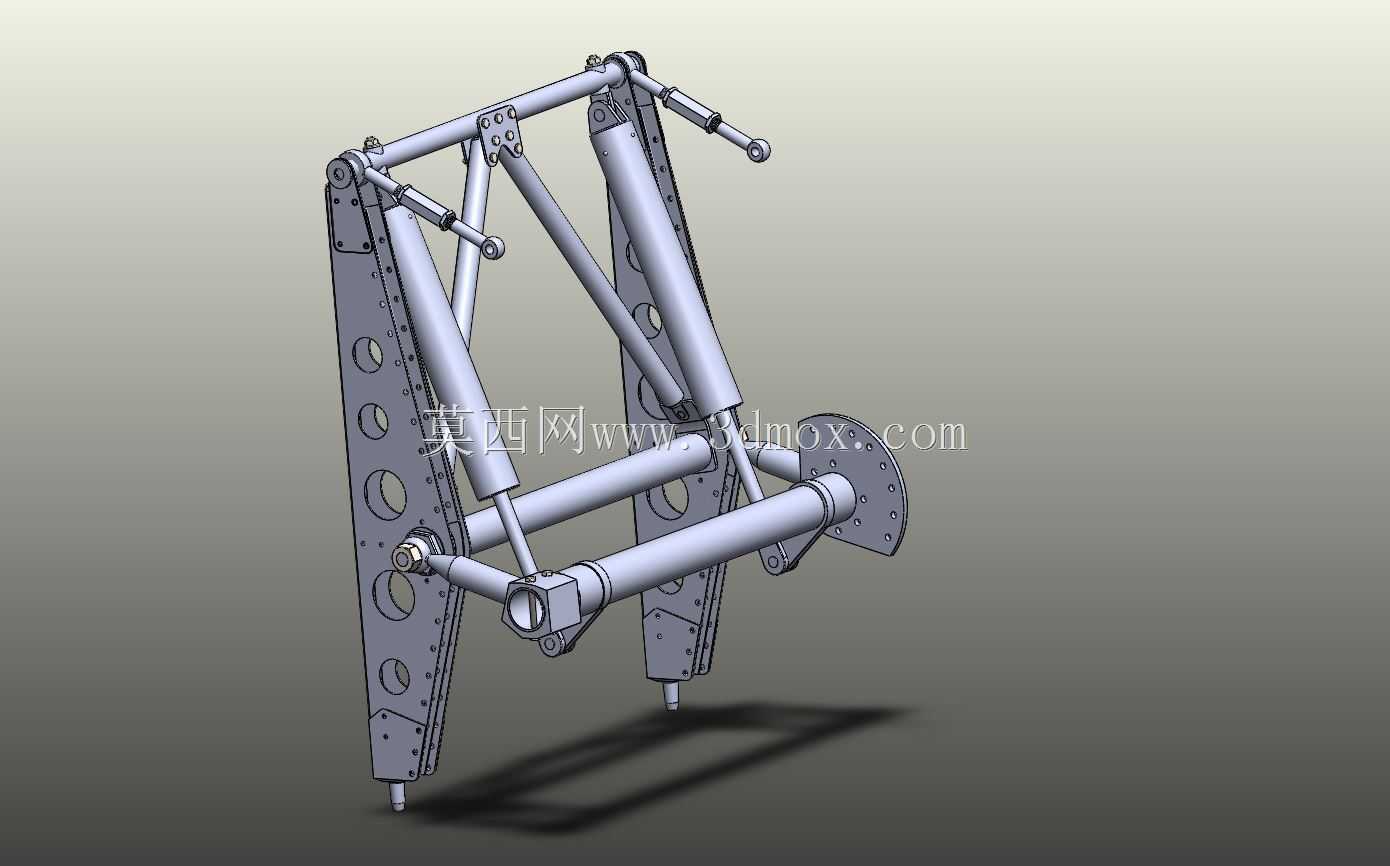

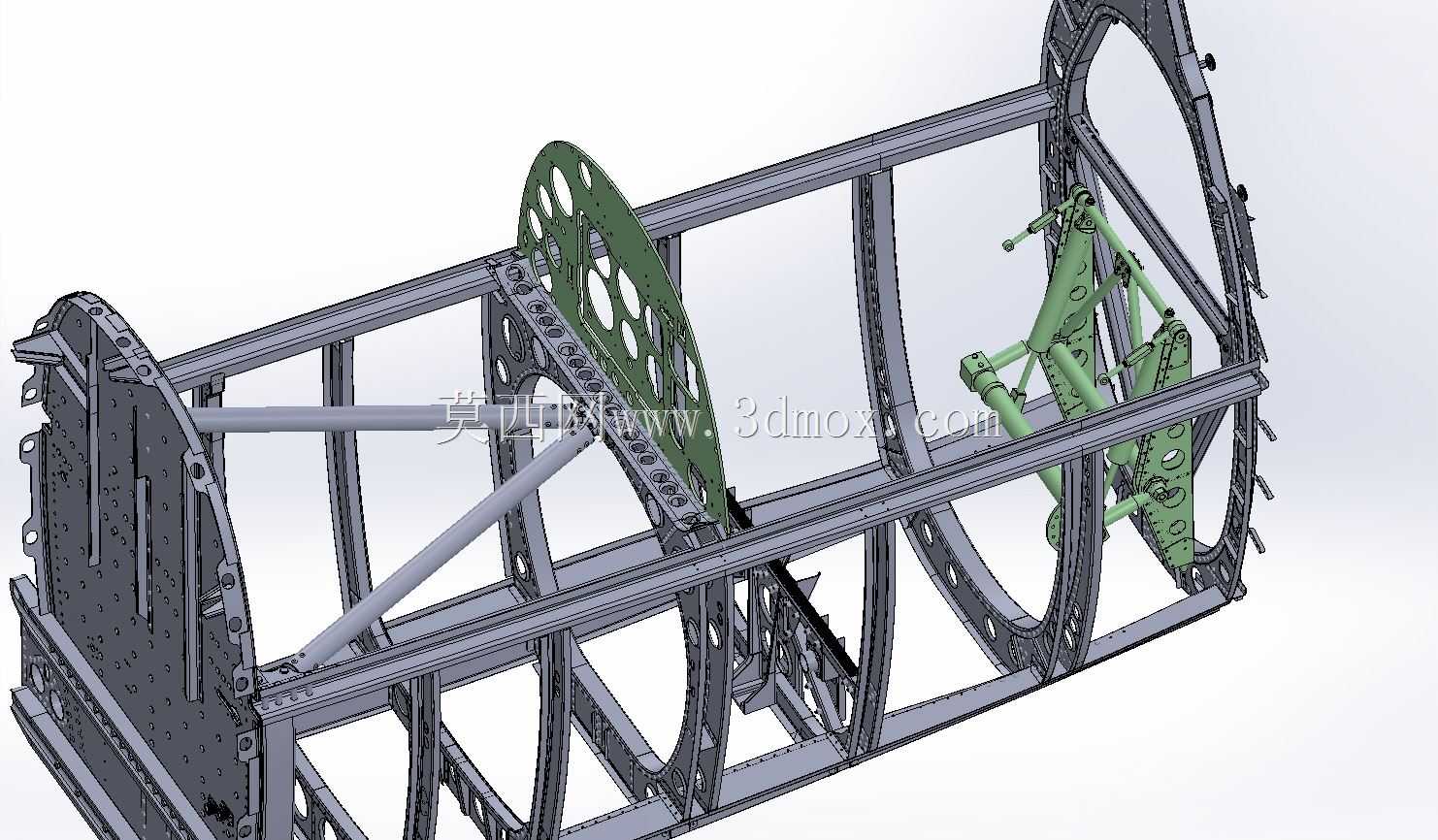

　　这套三维结构围绕老式螺旋桨战斗机座舱内的飞行员承载与姿态调节需求展开，主体并不是带软垫的成品座椅，而是座椅背后负责承托、升降、前后限位和机身连接的金属骨架总成。实际装机时，骨架下端通过带密集螺栓孔的弧形转接板与座舱地板及机身纵梁连接，两侧立板则贴合机身侧壁或座椅导轨区域，形成一个能够承受飞行员体重、操纵拉力以及飞行过载的刚性框架。

　　从使用场景看，这类机构主要服务于战斗机狭小座舱内的人机布置。飞行员需要在佩戴降落伞、安全带和飞行装具的状态下快速入座，并保持脚舵、驾驶杆、油门杆和仪表板之间的合理距离。座椅骨架不能只按静止承载考虑，还要兼顾俯冲、拉起、侧滑和粗着陆时产生的多向载荷。因此模型中可以看到大量三角形杆件、铰接点和加强板，它们把垂直载荷分解到两侧支座，再通过底板传向机身承力结构，避免单根杆件在交变载荷下出现过大挠度。

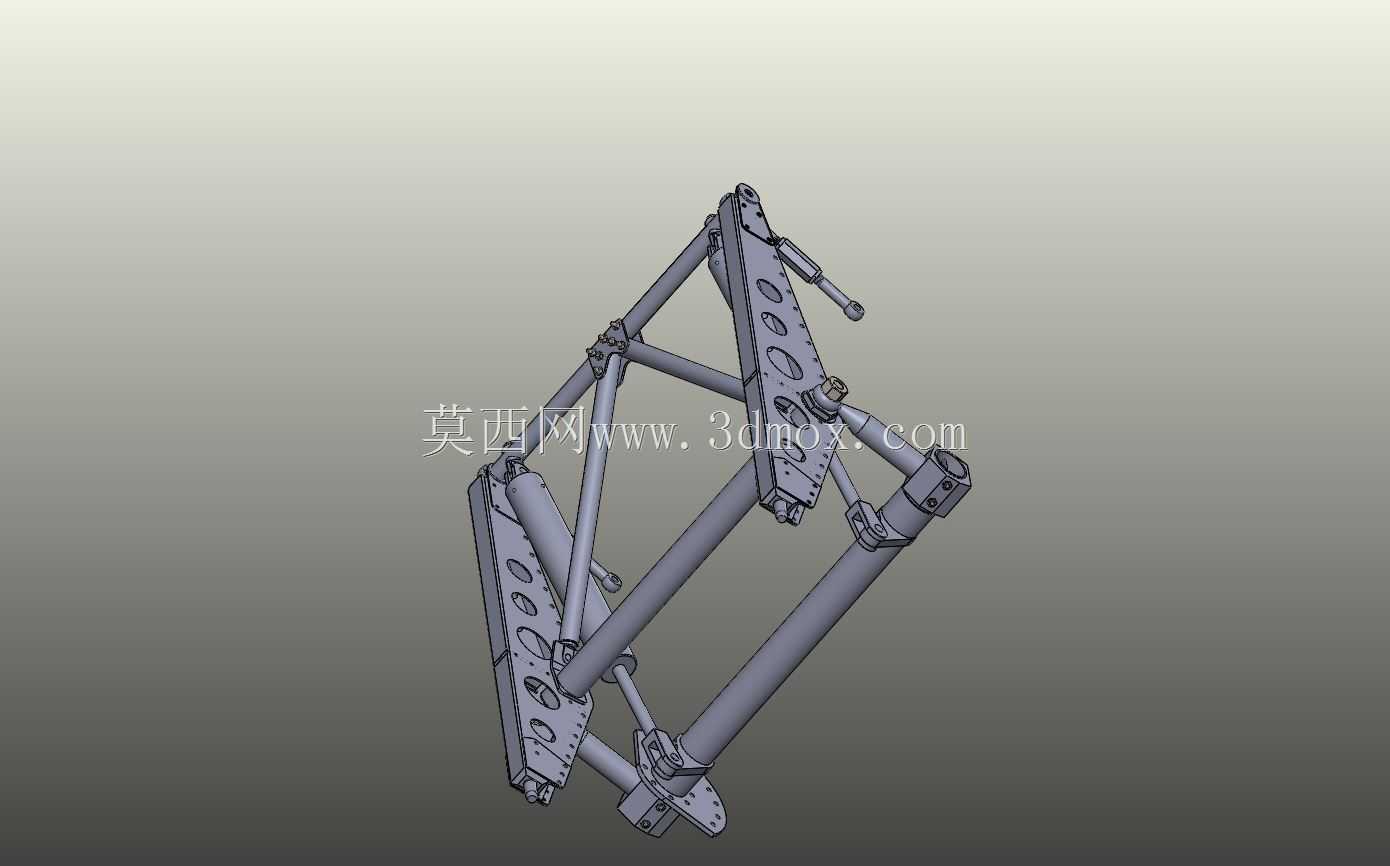

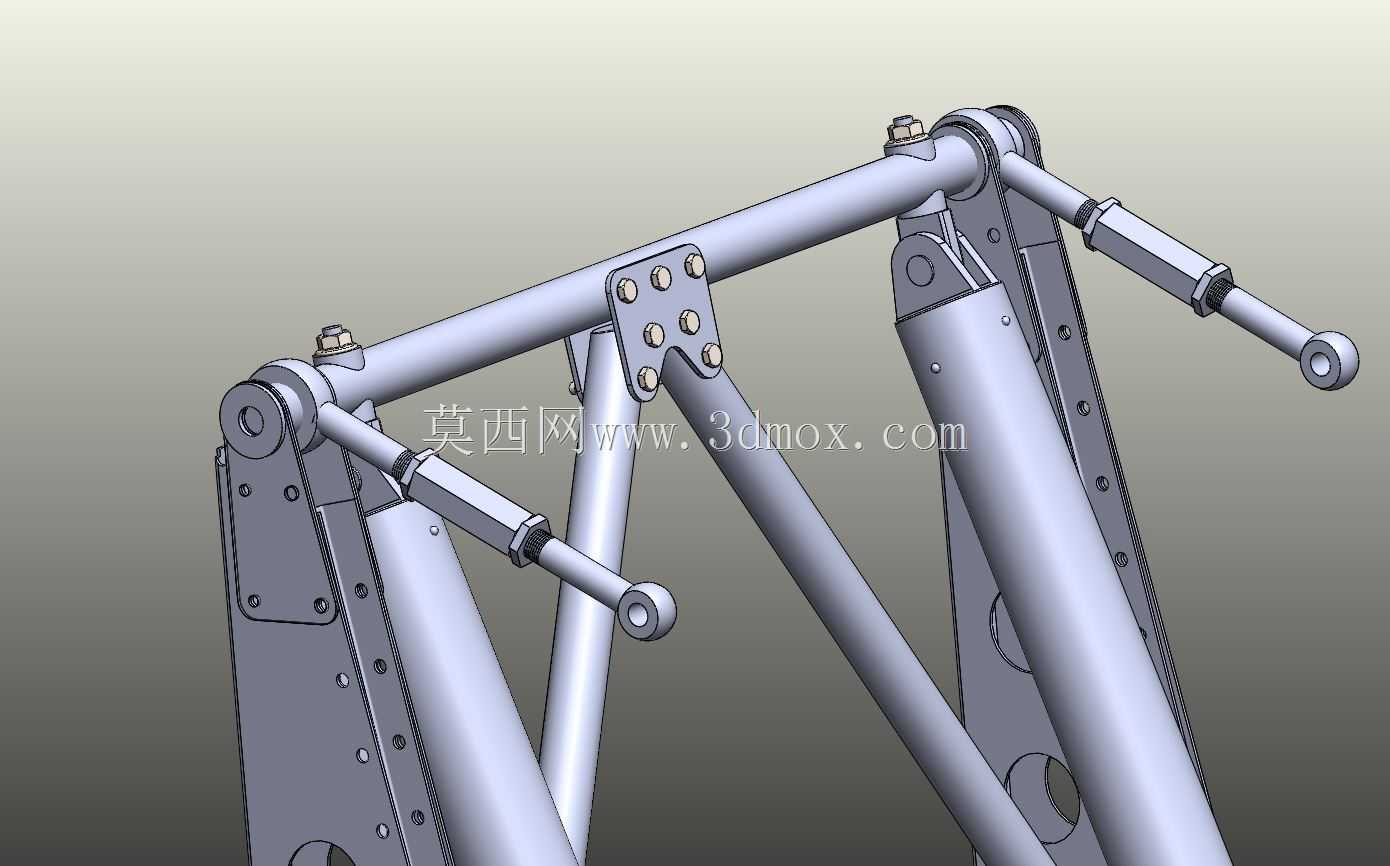

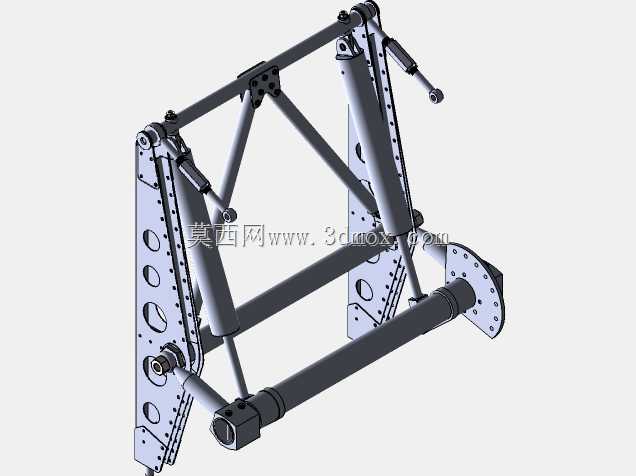

　　结构设计上，两侧带减重孔的立式支板承担主要导向和安装作用。板件上的圆孔并非单纯装饰，较大的孔用于降低重量，边缘小孔则用于铆钉、螺栓或限位件的固定。支板之间布置多根横向管梁和斜撑杆，管梁承受拉压载荷，斜撑负责提高框架抗扭刚度。前部横向轴件与座椅盆体或坐垫框架相连，后部铰接区域配合气弹簧、撑杆或锁止机构，使座椅高度和靠背位置能够在维护或乘员适配时调整。外露的手柄、连杆和小轴销说明该机构保留了机械调节思路，即使在缺少复杂电控系统的机型上，也能通过手动解锁完成位置设定。

　　建模时需要特别关注运动边界。座椅骨架并非在自由空间中工作，前方要避让驾驶杆行程和腿部活动区域，后方不能干涉机身蒙皮、无线电设备或氧气瓶，左右两侧还要给安全带锚点、扶手和座舱盖开启轨迹留出间隙。下端弧形安装板的孔位应与机身接头坐标一致，若孔距或贴合面角度出现偏差，装配时会产生强制装配应力。铰接轴的同轴度也很关键，两侧回转中心如果不同轴，座椅调节会出现卡滞，长期使用后还会在支板孔位处形成椭圆磨损。

　　外形尺寸方面，该总成属于窄幅高支架结构，宽度受座舱侧壁限制，高度覆盖从地板到飞行员背部支撑区的范围，前后方向则由底部横梁和后撑杆共同确定。安装时应先固定下部主承力接头，再复核两侧立板与机身基准面的平行度；调节连杆长度可用于补偿小范围制造误差，但不能用来纠正明显的骨架错位。对于维修或复刻设计而言，板件厚度、管材外径、轴销直径和衬套长度都应按受力链逐项核对，尤其在气弹簧安装点附近，需要确认支架在全伸和全压状态下均不与斜梁发生干涉。

　　整体来看，这套机构把座椅承载、姿态调节和机身连接整合在同一焊接或栓接框架内，结构裸露、传力路径清晰，适合用于航空机械结构学习、战机座舱布置校核以及老旧机型维修复原中的三维干涉检查。
