喷火MKIX战机座舱仪表板总成

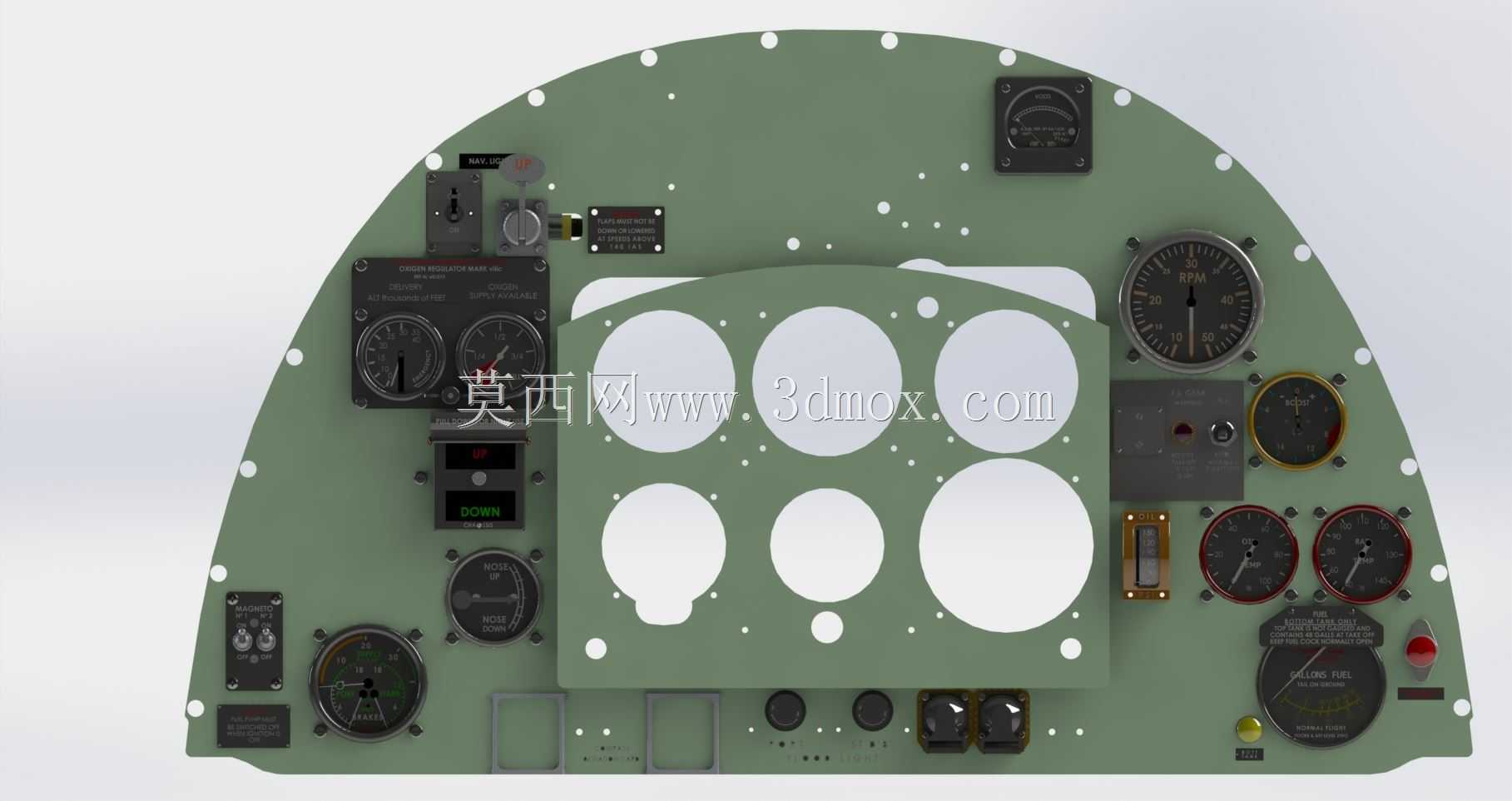

　　该套三维数模还原的是二战经典喷火MKIX型战斗机前座舱的主仪表安装板总成，整套结构围绕飞行员正前方的弧形安装面板展开，是整架战机人机交互的核心承载部件。从实际装机场景来看，这块仪表板布置在座舱风挡正下方、飞行员操纵杆前方的视野核心区，上沿贴合风挡底部的弧形蒙皮轮廓，左右两侧延伸至座舱侧壁的安装边框，板体整体采用航空铝合金薄板冲压成型，表面做军绿色阳极氧化防护处理，面板上预先加工出上百个不同孔径的安装孔位，分别对应仪表固定、管路穿接、线束走线、开关安装以及和机身承力框架连接的紧固点位。

　　从功能排布逻辑来看，面板正中央预留的六个大尺寸圆形开孔，是核心飞行仪表的安装位，从左到右、从上到下依次对应空速表、姿态仪、升降速度表、转弯侧滑仪、高度表与航向罗盘，这类大表径仪表是飞行员巡航、空战机动时最常扫视的参数源，布置在视距最短、视线偏转最小的中心区域，符合空战中高过载状态下的快速读表需求。面板左右两侧的小尺寸圆形仪表位，则分别布置发动机转速表、冷却液温度表、机油压力表、燃油油量表、伏安表等动力系统监测仪表，飞行员在调整油门、变距杆时余光即可覆盖这类参数，不需要大幅转移视线。面板左侧区域集成了氧气调节器、无线电控制盒、磁电机开关、起落架应急放下手柄的安装支座，右侧则布置了罗盘补偿器、燃油选择开关、告警指示灯、点火按钮以及各类系统控制旋钮，所有操控元件的排布完全按照当时皇家空军战斗机的操作习惯设计，高频操作的开关全部落在飞行员右手不离开油门杆、左手不离开驾驶杆即可触达的范围。

　　建模过程中首先依据真机测绘的轮廓数据搭建主面板的基础曲面，上沿的弧形轮廓完全匹配前机身隔框的弧度，板体边缘预留了12个直径6.2mm的沉头安装孔，通过螺栓和机身前部的仪表板承力支架连接，面板背后预留了25mm的布线空间，用来排布仪表的气管、油管以及电缆束，数模中也还原了面板背后的加强筋结构，在战机做大过载机动时避免薄板发生共振变形，保证仪表读数不会因为面板抖动出现偏差。面板上每个仪表的安装位都设计了对应的法兰压圈，仪表从面板后侧装入后，前侧通过带滚花的金属压圈旋紧固定，不需要额外打胶，机务人员在地面维护时可以快速拆卸故障仪表，更换备件的时间不超过十分钟。

　　数模里同时还原了所有配套机载附件的细节：左侧的氧气调节器是高空飞行时的核心生命支持部件，上面集成了氧气流量调节旋钮、应急供氧开关、氧气压力表，通过铜管和飞行员的氧气面罩连接；右上角的时钟是航空专用计时表，用来记录续航时间、导航点飞越时刻；右下角的红色按钮是无线电发射键，飞行员按下即可通话；面板下部的两个黑色拨动开关分别负责航行灯、武器投弹的电路控制。所有元件的安装高度都经过校核，突出面板表面的高度不超过35mm，避免飞行员在紧急推杆、拉杆的时候手部磕碰操控元件。

　　整套结构的安装边界完全贴合喷火战机前机身的2号隔框到4号隔框之间的安装空间，面板总宽度约780mm，中心区域高度约520mm，整体重量控制在3.2kg以内，不会给机头增加过多冗余重量，影响战机的重心配平。这类仪表板的设计思路完全服务于空战场景：所有参数分区清晰，操控逻辑顺手，维护拆装便捷，同时板体上的多余小孔也预留了后期改装航电设备的扩展空间，在战争期间可以快速升级无线电、敌我识别装置，不需要重新加工整块面板，数模完整还原了每一处孔位、每一个附件的装配关系，可用于航空复原设计、座舱模拟训练设备的开发参考。
